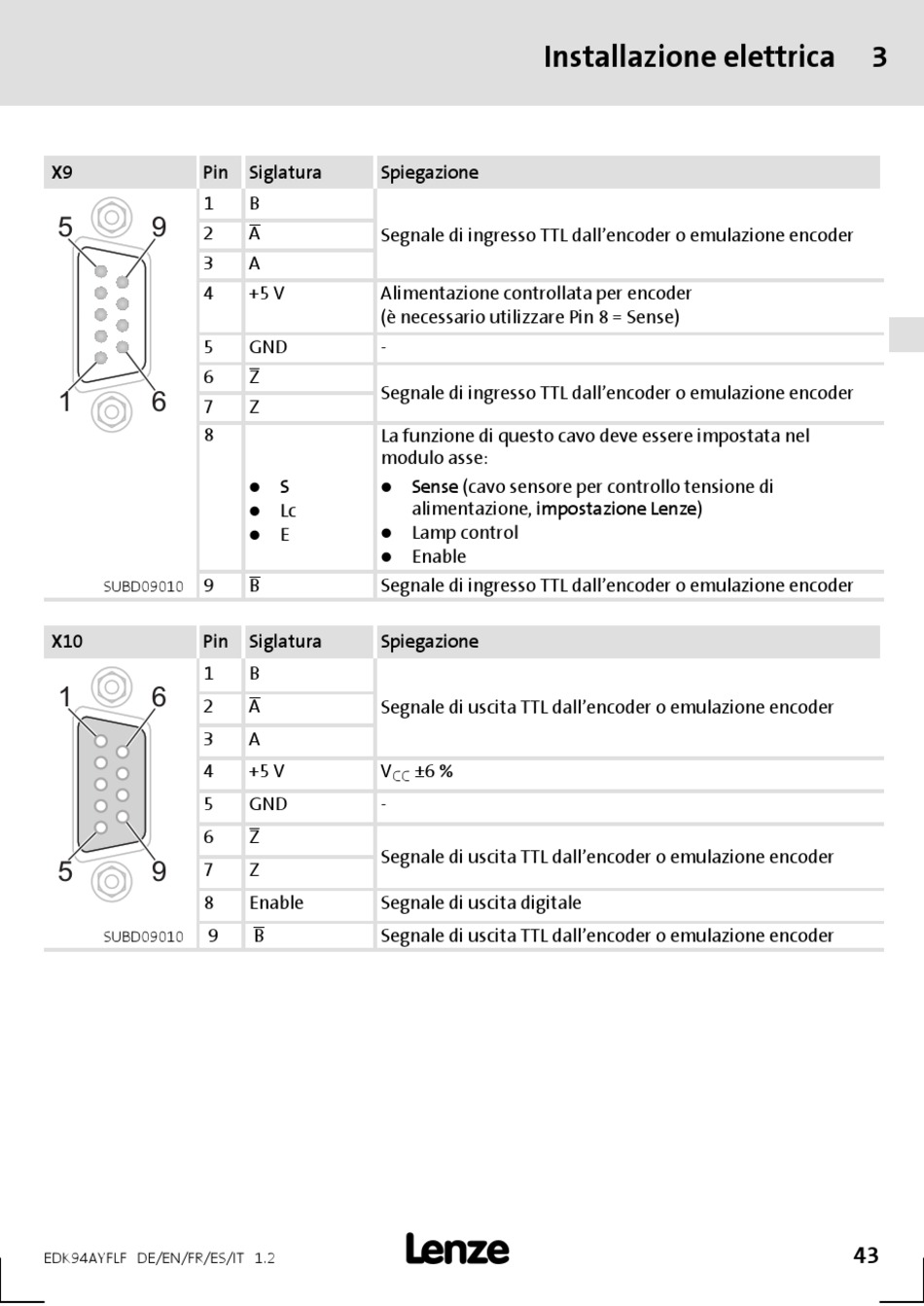

Lenze E94AYFLF Mounting Instructions page 43

X9 Pin
1
5 9
2
3
4
5
6
1 6
7
8
9
SUBD09010
X10 Pin
1
1 6
2
3
4
5
6
5 9
7
8
9
SUBD09010
EDK94AYFLF DE/EN/FR/ES/IT 1.2
Siglatura Spiegazione
B
A
Segnale di ingresso TTL dall'encoder o emulazione encoder
A
+5 V Alimentazione controllata per encoder
(è necessario utilizzare Pin 8 = Sense)
GND -
Z
Segnale di ingresso TTL dall'encoder o emulazione encoder
Z
La funzione di questo cavo deve essere impostata nel
modulo asse:
S Sense (cavo sensore per controllo tensione di
alimentazione, impostazione Lenze)
Lc
Lamp control
E
Enable
B Segnale di ingresso TTL dall'encoder o emulazione encoder
Siglatura Spiegazione
B
A
Segnale di uscita TTL dall'encoder o emulazione encoder
A
+5 V V ±6 %
CC
GND -
Z
Segnale di uscita TTL dall'encoder o emulazione encoder
Z
Enable Segnale di uscita digitale
B Segnale di uscita TTL dall'encoder o emulazione encoder

Installazione elettrica 3
