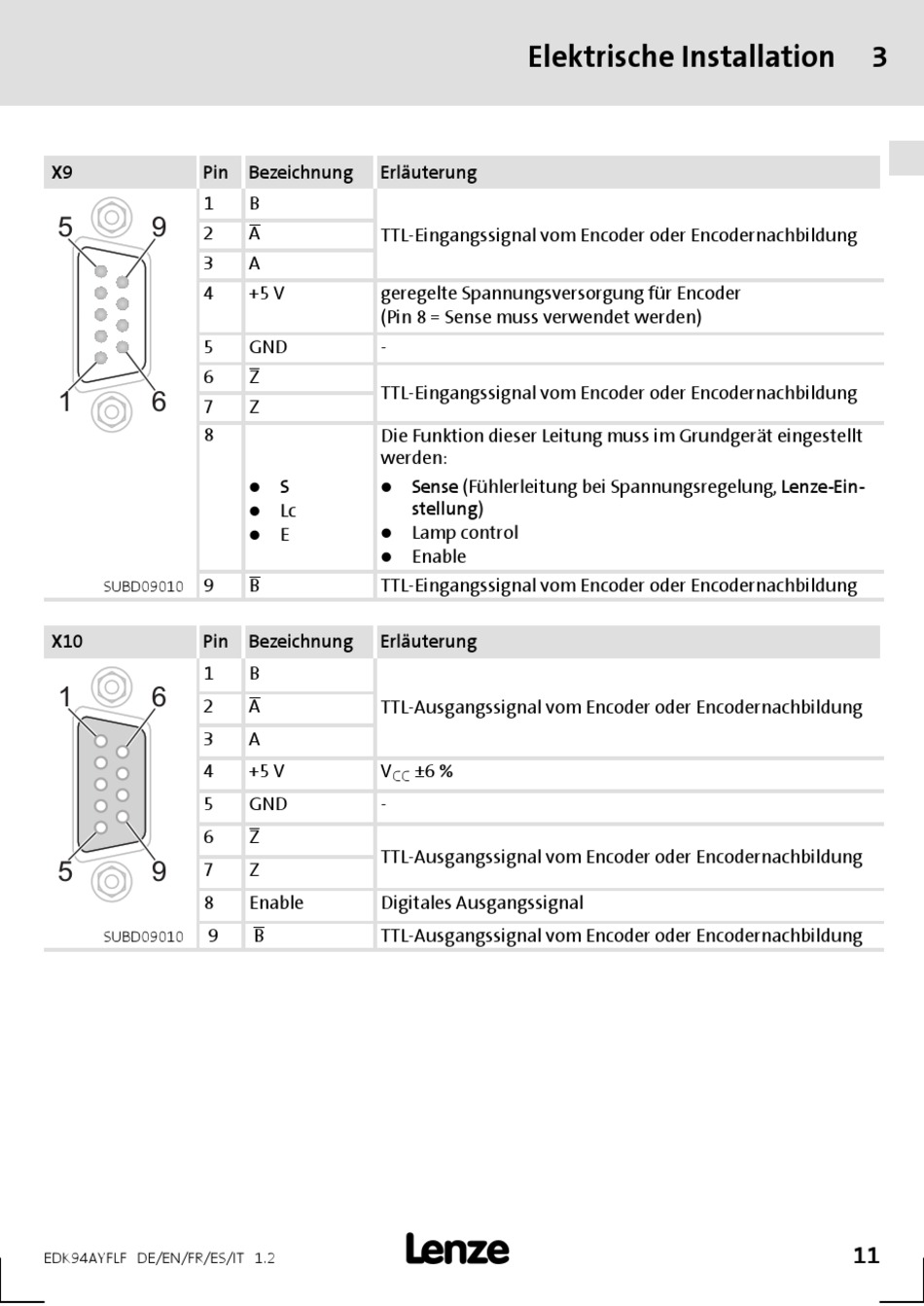

Lenze E94AYFLF Mounting Instructions page 11

X9 Pin
1
5 9
2
3
4
5
6
1 6
7
8
9
SUBD09010
X10 Pin
1
1 6
2
3
4
5
6
5 9
7
8
9
SUBD09010
EDK94AYFLF DE/EN/FR/ES/IT 1.2
Bezeichnung Erläuterung
B
A
TTL-Eingangssignal vom Encoder oder Encodernachbildung
A
+5 V geregelte Spannungsversorgung für Encoder
(Pin 8 = Sense muss verwendet werden)
GND -
Z
TTL-Eingangssignal vom Encoder oder Encodernachbildung
Z
Die Funktion dieser Leitung muss im Grundgerät eingestellt
werden:
S Sense (Fühlerleitung bei Spannungsregelung, Lenze-Ein-
stellung)
Lc
Lamp control
E
Enable
B TTL-Eingangssignal vom Encoder oder Encodernachbildung
Bezeichnung Erläuterung
B
A
TTL-Ausgangssignal vom Encoder oder Encodernachbildung
A
+5 V V ±6 %
CC
GND -
Z
TTL-Ausgangssignal vom Encoder oder Encodernachbildung
Z
Enable Digitales Ausgangssignal
B TTL-Ausgangssignal vom Encoder oder Encodernachbildung

Elektrische Installation 3
11
