Montajul pe perete

ATENŢIE
Pagube materiale din cauza transmiterii sunetelor şi zgomotelor prin diferite părţi ale clădirii
• Nu montaţi echipamentul pe pereţi ridicaţi (cum ar fi pereţii de rigips etc.), care pot acţiona ca nişte corpuri de rezonanţă.
1 Şablon de găurit
2 Set de şuruburi
Echipamentul se montează pe perete cu ajutorul orificiilor prevăzute pe
partea posterioară a carcasei. Mijloacele de fixare trebuie verificate
înainte de montare, corespunzător proprietăţilor pereţilor şi dacă este
cazul, trebuie ajustate.
Indicaţie!
Pentru montajul pe perete să utilizaţi şablonul de găurit şi setul de şuruburi ataşate.
1. Fixaţi şablonul de găurit cu o bandă adezivă pe perete.
2. Practicaţi găurile pentru agăţarea echipamentului.
3. Îndepărtaţi şablonul de găurit.
4. Agăţaţi echipamentul.
6.4.3

Racordul hidraulic

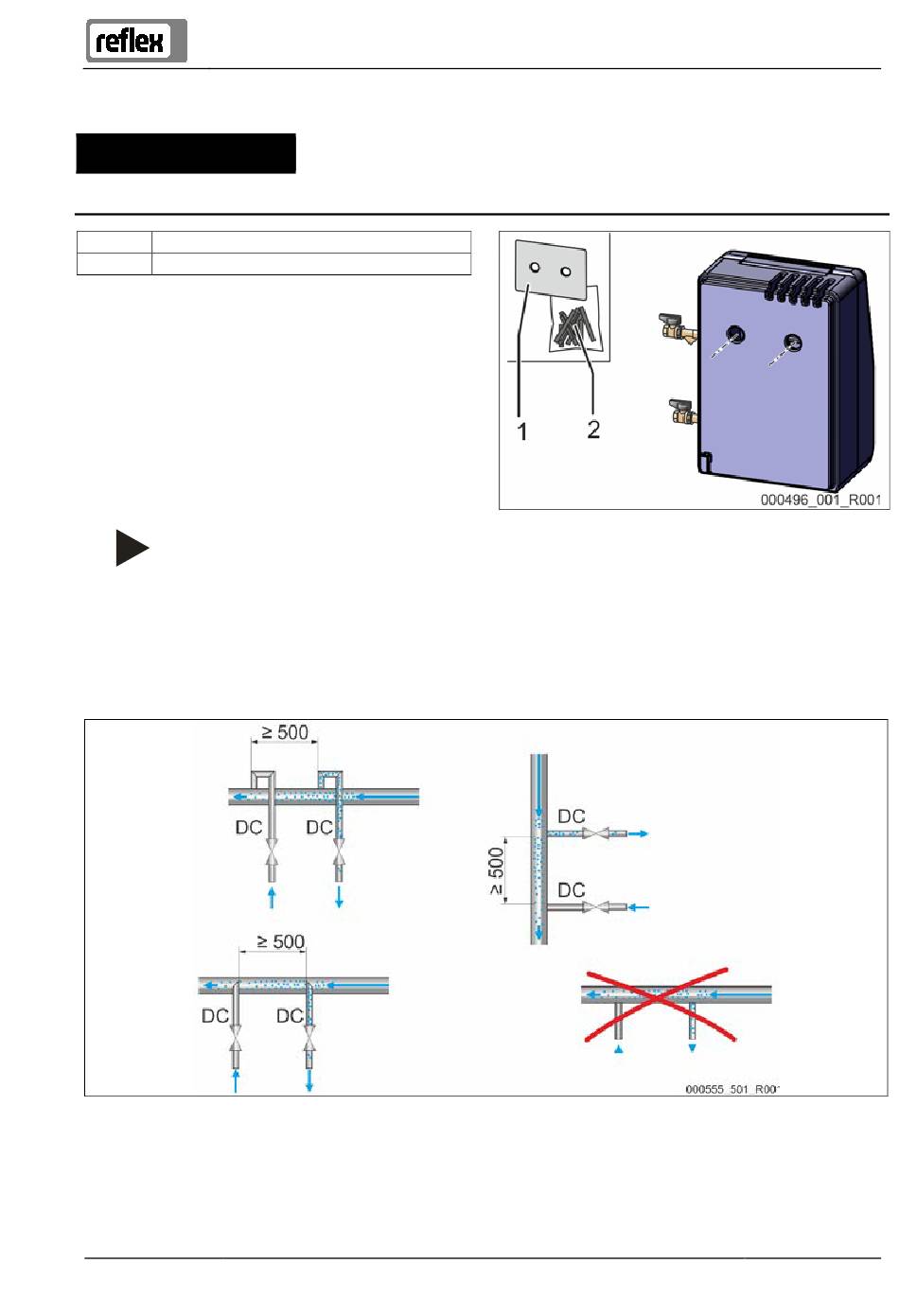

1. Instalaţi conductele de degazare „DC" conform schemei de mai jos:
Respectaţi următoarele puncte:
• Preveniţi o suprasolicitare a colectorului de impurităţi de la echipament ca urmare a pătrunderii unor impurităţi grosiere.
• Instalaţi conducta de degazare a apei cu conţinut mare de gaze, înaintea conductei de degazare a apei cu conţinut redus de gaze (în sensul de
curgere din instalaţie).
• La racordare preferaţi partea de retur a sistemului instalaţiei.
– Pentru a asigura o capacitate suficientă de degazare, temperatura apei trebuie să se afle în domeniul 0 °C – 60 °C.
