6.4.2 Nástěnná montáž
POZOR
Věcné škody v důsledku přenosu zvuku a hluku na části budovy
• Přístroj nemontujte na vzepřené stěny (jako např. sádrokartonové stěny atd.), které mohou fungovat jako rezonanční tělesa.

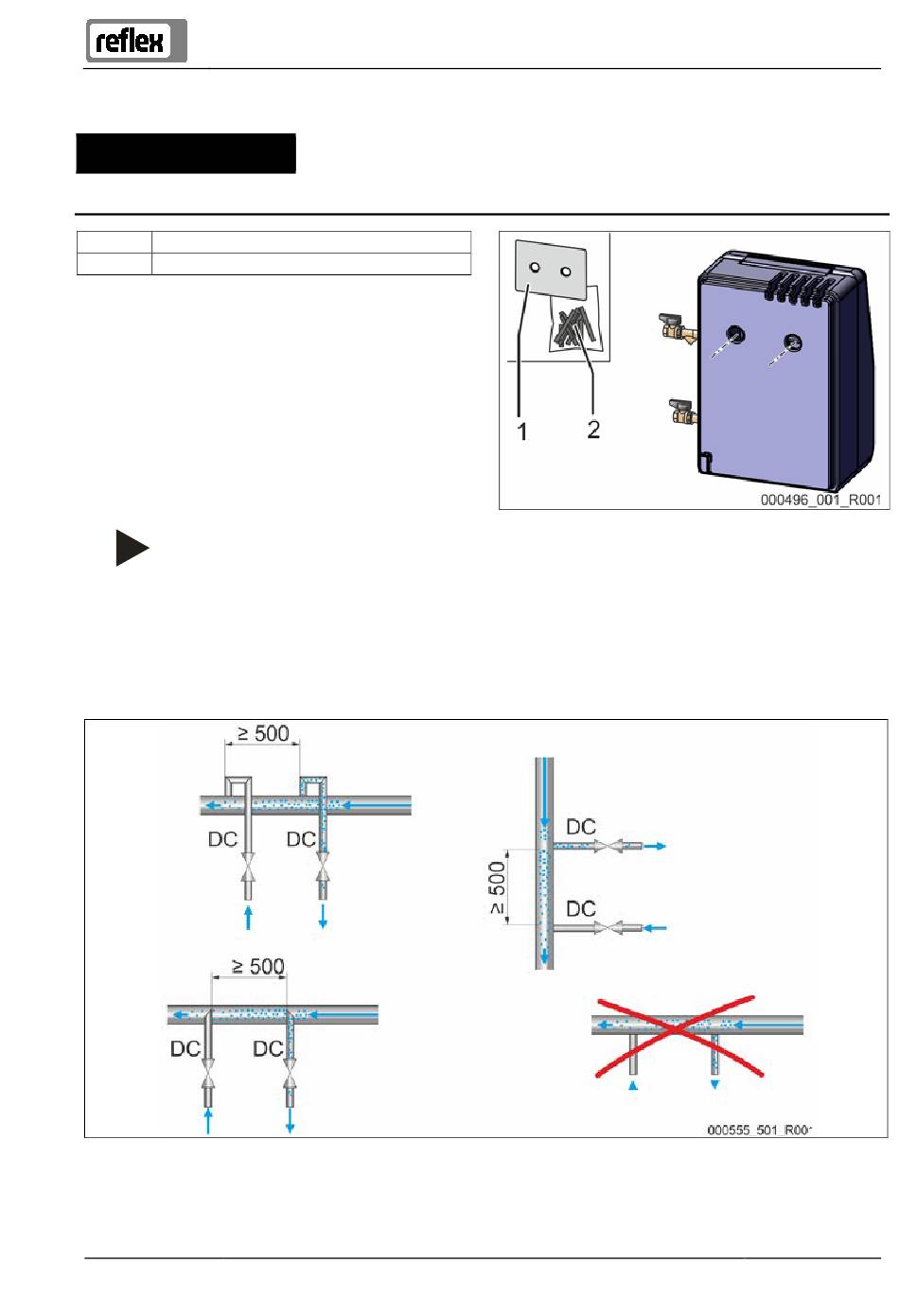

1 vrtací šablona
2 sada šroubů
Přístroj se na stěnu namontuje pomocí vyvrtaných otvorů umístěných na
zadní straně krytu. Před montáží podle vlastnosti stěny zkontrolujte a
popř. upravte upevňovací prostředky.
Důležité upozornění!
Pro nástěnnou montáž použijte přiloženou vrtací šablonu a sadu šroubů.
1. Vrtací šablonu pomocí lepicího pruhu zafixujte ke stěně.
2. Vyvrtejte otvory pro zavěšení přístroje
3. Odstraňte vrtací šablonu.
4. Zavěste přístroj.
6.4.3 Hydraulická přípojka
1. Napojení odplyňovacích vedení „DC" proveďte dle následujícího schématu:
Respektujte přitom následující body:
• Vyhněte se přetížení lapače nečistot přístroje vniknutím hrubých nečistot.
• Napojte odplyňovací vedení bohaté na plyny před odplyňovacím vedením bez obsahu plynů (z pohledu směru proudu zařízení).
• Při napojení upřednostněte zpětnou stranu systému zařízení.
– Teplota vody musí být v rozsahu 0 °C – 60 °C, aby zajistila dostatečný odplyňovací výkon.
