Asennus
6.4

Suorittaminen

Huomautus!
Kuljetuksen aiheuttama liike voi aiheuttaa laitteen ruuviliitosten löystymistä kuljetettaessa laitetta seuraavaan käyttöpaikkaan.
• Tarkista ennen laitteen käyttöä ruuviliitäntöjen tiukka kiinnitys ja tiiviys.
Huomautus!
Varmista, ettei liitäntöihin synny vuotoja.
• Laitetta laitteistojärjestelmään liitettäessä on otettava huomioon, että kaasunpoiston ja lisäsyötön liitäntöjä ei voi kääntää.
Toimi seuraavasti:
• Kytke laite laitteistojärjestelmän paluupuolelle.
– Siten varmistetaan, että laitetta käytetään sallitulla paine- ja lämpötila-alueella.
• Paluuvirtauksen sekoituskohdalla tai hydraulisella suodattimella varustetussa laitteistojärjestelmässä laite on kytkettävä sekoituspisteen eteen.
– Siten varmistetaan veden kaasunpoisto päätilavuusvirrassa "V" lämpötilojen ollessa ≤ 60 °C.
HUOMIO – ohjeiden vastaisesti tehdyn liitännän aiheuttamat vauriot! Huomioi laitteistojärjestelmään putkistojen liitännöistä tai järjestelmään kuuluvista
letkuista aiheutuvat ylimääräiset kuormitukset. Varmista, että laitejärjestelmään menevät putkistot asennetaan ilman jännitystä. Huolehdi tarvittaessa
putkien tukemisesta.
HUOMIO – vuotojen aiheuttamat vauriot! Laitejärjestelmän vaurioituminen laitteeseen menevien liitäntäletkujen vuotojen vuoksi. Käytä liitäntäletkuja,
joilla on riittävä kestävyys laitteistojärjestelmän järjestelmälämpötilaa vastaan.
Toimi seuraavasti:
1. Asenna toimitukseen sisältyvät putkiosuudet laitteeseen, Katso luku 6.4.2 "Seinäasennus" sivulla 13.
2. asenna laite seinään, Katso luku 6.4.3 "Hydraulinen liitäntä" sivulla 13.
3. kytke laitteesta laitejärjestelmään menevät vesipuolen liitännät, .
Huomautus!
Ota liitännän yhteydessä huomioon varusteiden käytettävyys sekä liitäntäputkien syöttömahdollisuudet.
6.4.1

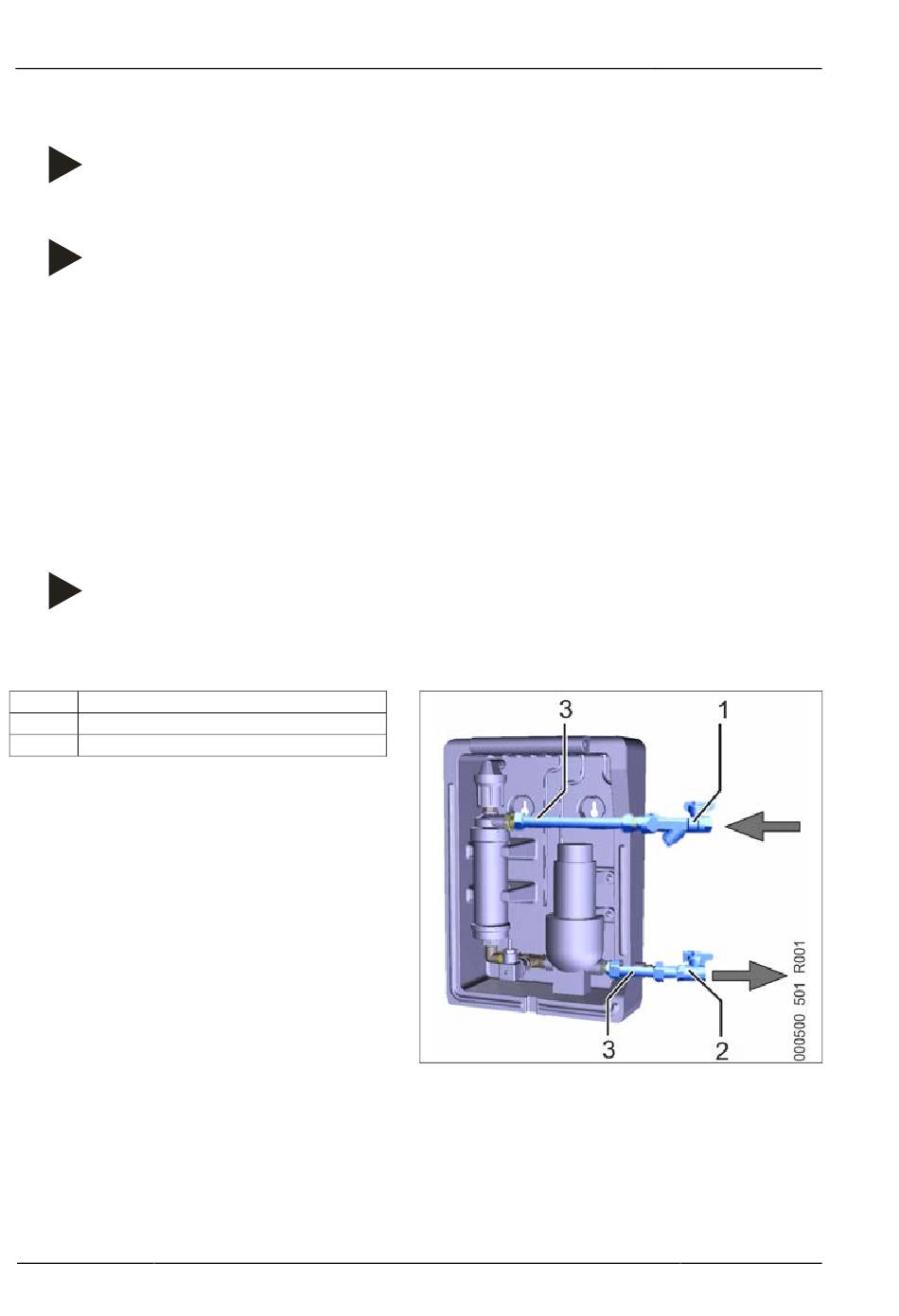

Sulkuventtiilien asennus

1 Sulkuventtiili ja suodatinelementti
2 Sulkuventtiili
3 Putkiosuudet esiasennettuina
Molemmat tarvittavat putkiosuudet (3, sininen) on esiasennettu ja ne
kuuluvat toimitussisältöön. Sulkuventtiilit 1 ja 2 on asennettava
laitteeseen asennuspaikalla ennen seinäasennusta (kohta 2).
12 — Suomi Servitec Mini — 01.08.2017 - Rev. B
