Настенный Монтаж; Гидравлическое Присоединение - Reflex Servitec Mini Original Operating Manual

6.4.2
Настенный монтаж
ВАЖНО
Имущественный ущерб из-за передачи шумов на части здания
• Не монтировать устройство на промежуточных стенах (напр., из гипсокартона), которые могут послужить резонаторами.

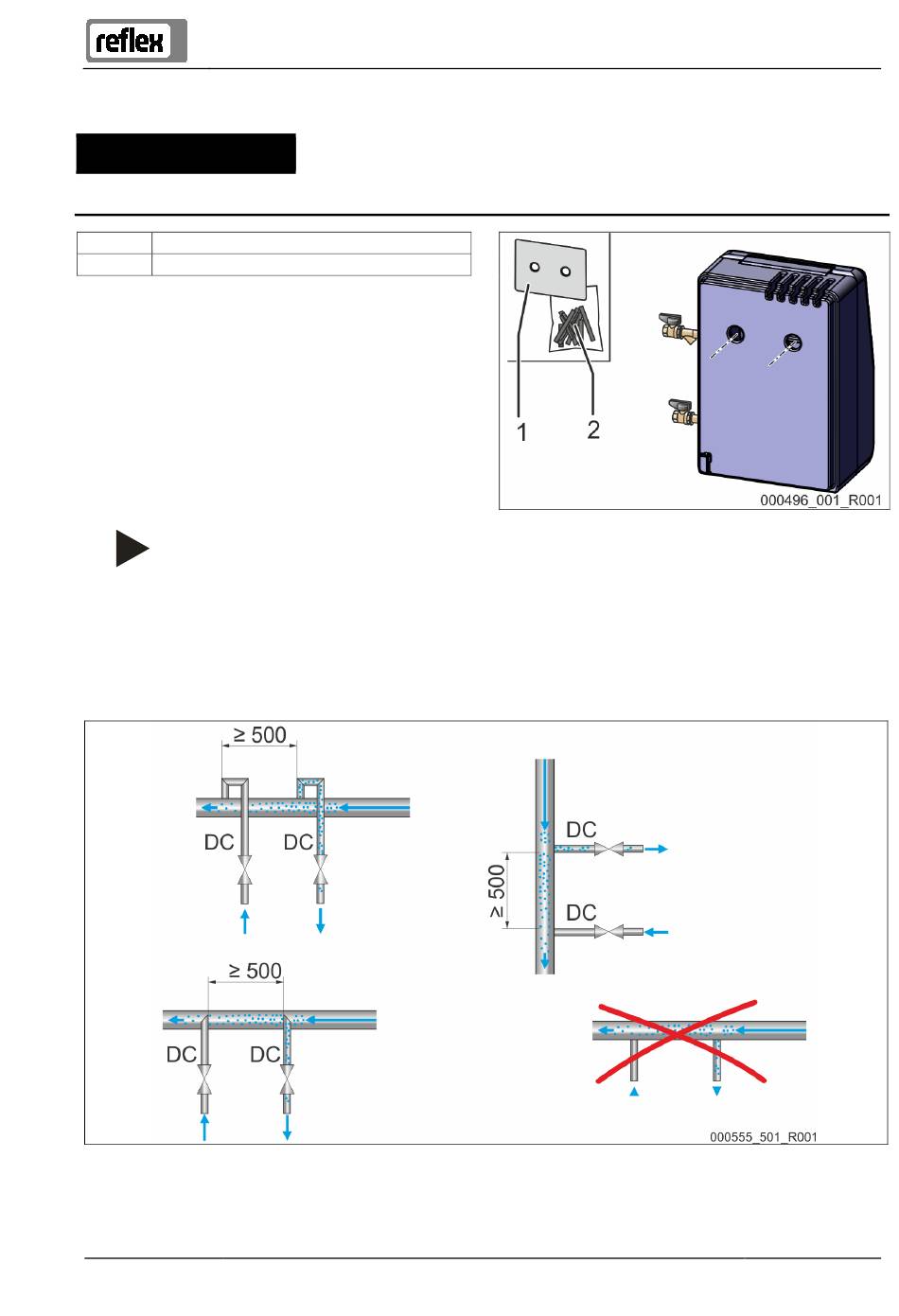

1 Шаблон для сверления
2 Комплект винтов
Устройство монтируют на стене с использованием отверстий,
имеющихся на задней стенке корпуса. Крепежный материал перед
монтажом необходимо проверить на основании свойств стены и при
необходимости заменить.
Указание!
Использовать для настенного монтажа прилагаемые шаблон для сверления и комплект винтов.
1. Клейкой лентой зафиксировать шаблон для сверления на стене.
2. Просверлить отверстия для навешивания устройства.
3. Снять шаблон для сверления.
4. Навесить устройство.
6.4.3
Гидравлическое присоединение
1. Монтаж деаэрационных линий «DC» осуществляется согласно показанной ниже схеме:
При этом учитывать нижеуказанные пункты.
• Не допускать перегрузки грязеуловителя устройства из-за проникновения крупных загрязнений.
• Подключать линию для газонасыщенной воды перед линией для деаэрированной воды (по направлению потока в системе).
• При подключении предпочтительно выбирать возвратную сторону системы.
– Для обеспечения надлежащей деаэрации температура воды должна находиться в диапазоне 0 °C – 60 °C.
Servitec Mini — 01.08.2017 - Rev. B
Монтаж
Русский — 13
