6.4.2 Montaż naścienny
UWAGA
Szkody materialne wskutek przenoszenia dźwięków i hałasów na elementy budynku
• Nie montować urządzenia na ścianach opartych na konstrukcjach szkieletowych (np. ściany z płyt Rigips itp.), mogących działać jak pudło
rezonansowe.

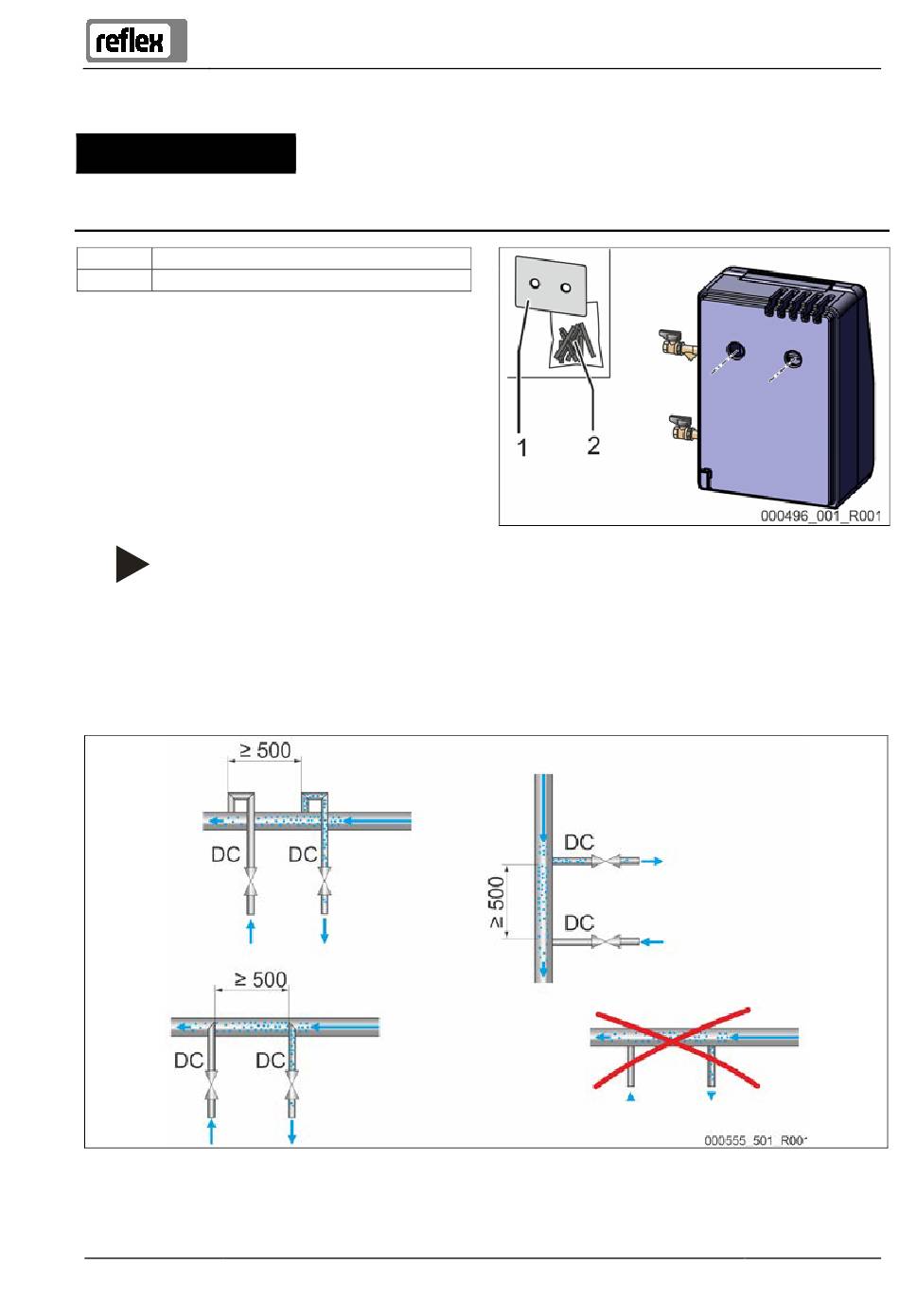

1 szablon wiertarski
2 komplet wkrętów
Urządzenie montuje się na ścianie, wykorzystując otwory w jego tylnej
ściance. Przed montażem sprawdzić środki mocujące odpowiednio do
właściwości ściany i w razie potrzeby je dostosować.
Wskazówka!
Używać załączonego szablonu wiertarskiego i kompletu wkrętów do montażu naściennego.
1. Przymocować szablon wiertarski paskami klejącymi do ściany.
2. Wywiercić otwory do zawieszenia urządzenia
3. Zdjąć szablon wiertarski.
4. Zawiesić urządzenie.
6.4.3 Przyłącze hydrauliczne
1. Podłączyć przewody odgazowywania „DC" według poniższego schematu:
Przestrzegać przy tym następujących zasad:
• Unikać przeciążania zamontowanego w urządzeniu osadnika zanieczyszczeń wskutek dostania się większych zanieczyszczeń.
• Przewód wody nieodgazowanej wpiąć do instalacji przed przewodem wody odgazowanej (patrząc w kierunku przepływu w instalacji).
• Przewody odgazowywania zaleca się wpiąć na przewodzie powrotnym instalacji.
– Temperatura wody musi się mieścić w przedziale 0°C – 60°C, aby zapewnić dostateczną skuteczność odgazowania.
