6.4.2

Veggmontering

OBS
Materielle skader på grunn av overføring av lyd og støy til bygningsdeler
• Ikke monter apparatet på vegger med stendere (som f.eks. Rigips-vegger osv.) som kan fungere som resonanskasser.

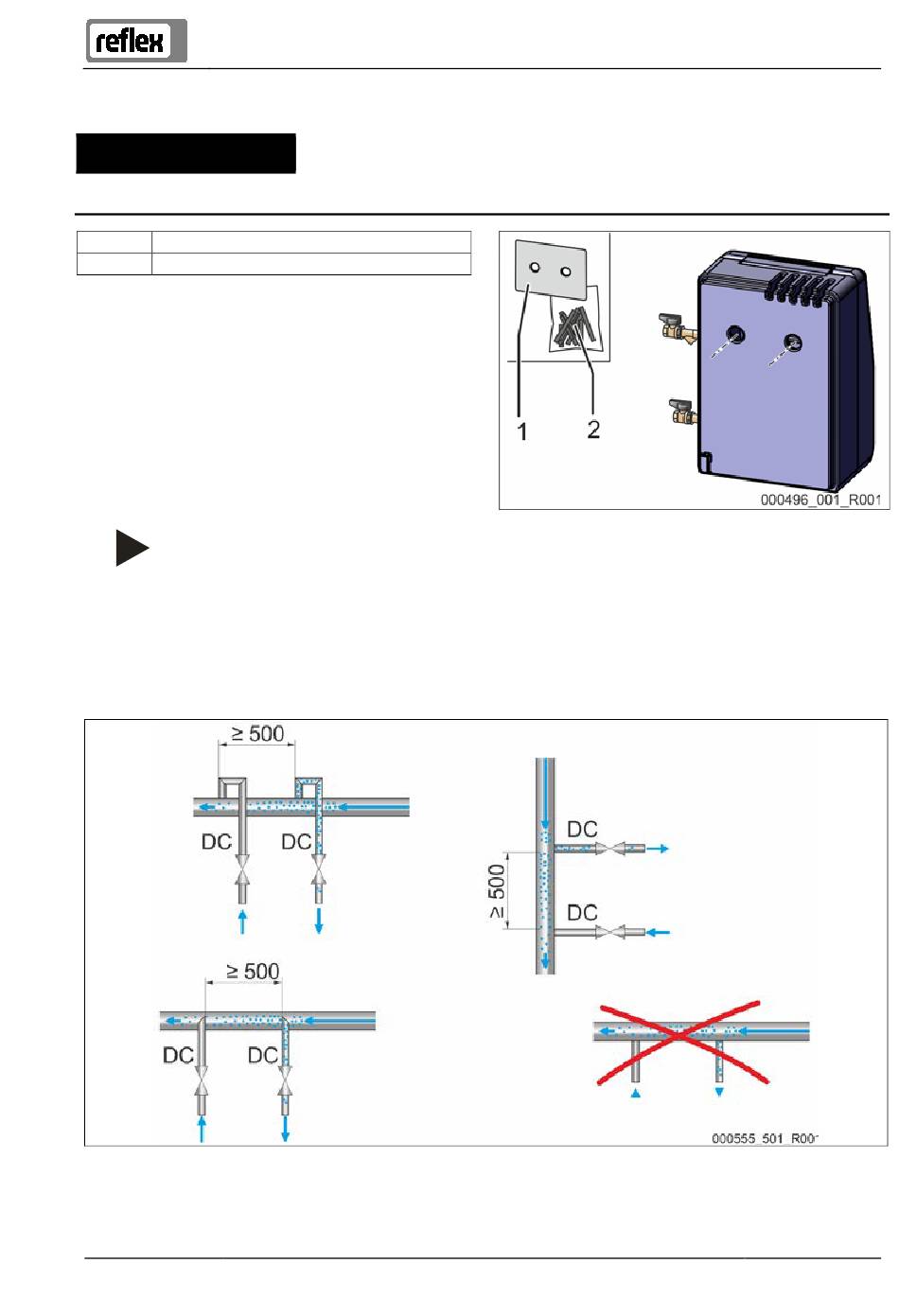

1 Bormal
2 Skruesett
Enheten monteres på veggen ved hjelp av boringene på baksiden av
enheten. Før montering må festeutstyret kontrolleres og evt. tilpasses i
henhold til veggens beskaffenhet.
Merk!
Bruk vedlagte bormal og skruesettet til veggmonteringen.
1. Fest bormalen på veggen med tape.
2. Bor hullene for å henge opp enheten.
3. Fjern bormalen.
4. Heng opp enheten.
6.4.3

Hydraulisk tilkobling

1. Utfør integreringen av avgassingsledningene "DC" etter følgende skjema:
Vær oppmerksom på følgende punkter:
• Unngå overbelastning av smussfangeren til enheten på grunn av inntrengning av grovt smuss.
• Koble den gassrike avgassingsledningen til før den gassfattige avgassingsledningen (sett i strømningsretningen til anlegget).
• Bruk helst retursiden til anleggssystemet ved tilkoblingen.
– Vanntemperaturen må ligge i området 0 °C – 60 °C for å sikre tilstrekkelig avgassingseffekt.
