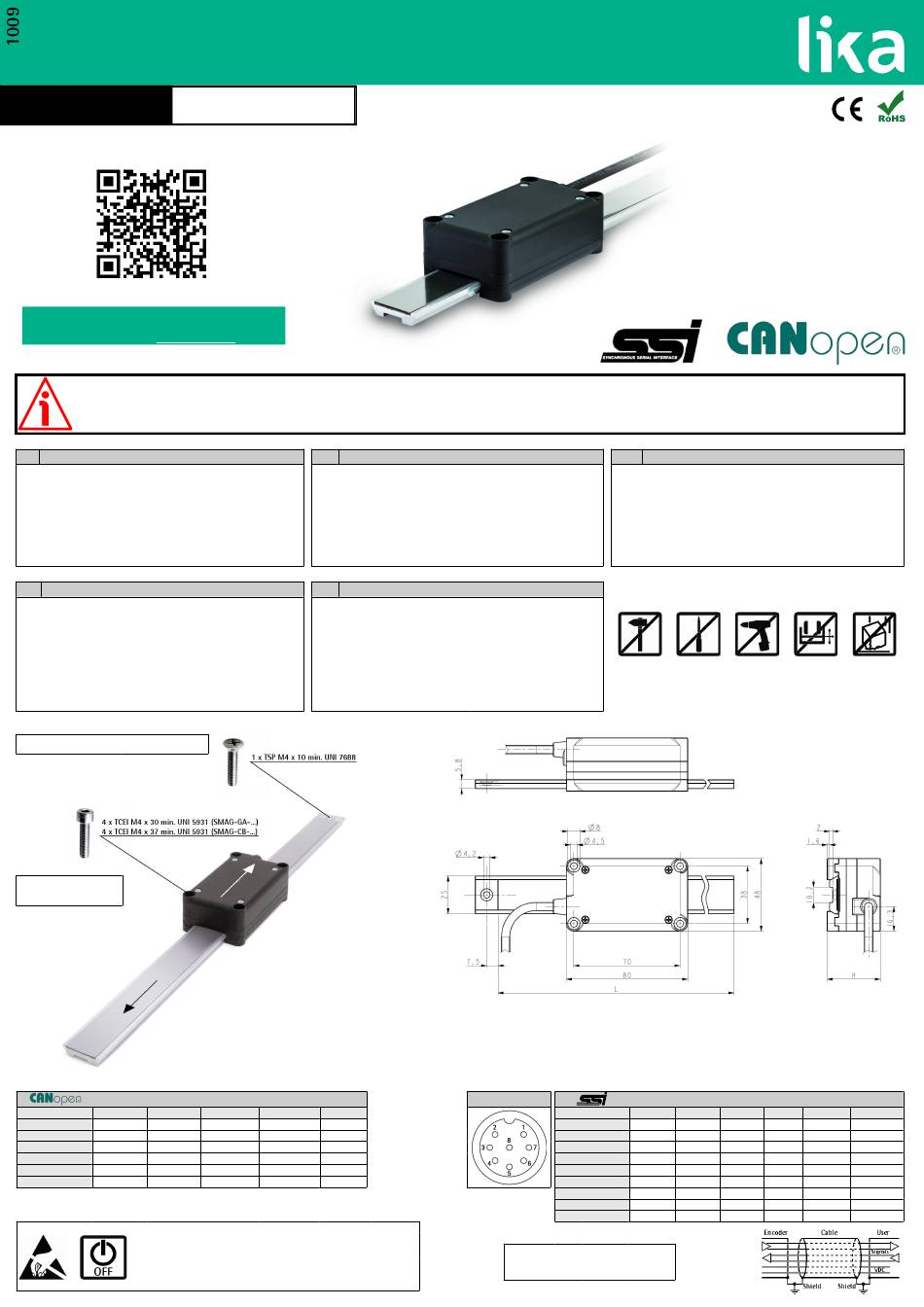

Lika LINECOD SMAG Series Manual

LINECOD

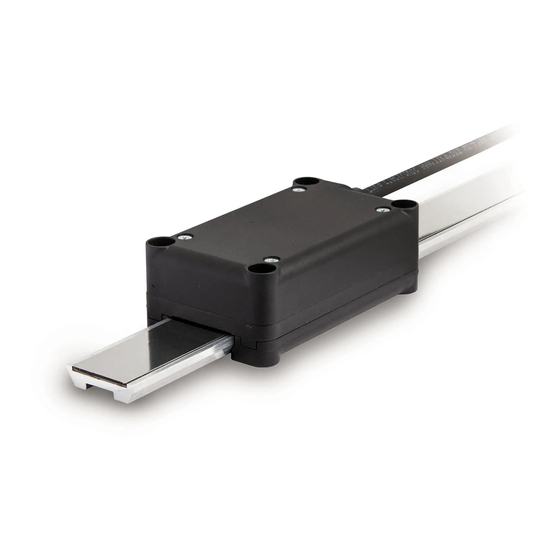

Guided absolute linear encoder
SMAG + MTAG
Series
Complete documentation available for
download at www.lika.biz
Warning: sensors having order code ending with "/Sxxx" may have mechanical and electrical characteristics different from standard and be supplied with additional documentation for special connections (Technical Info).
Attenzione: i sensori con codice di ordinazione finale "/Sxxx" possono avere caratteristiche meccaniche ed elettriche diverse dallo standard ed essere provvisti di documentazione aggiuntiva per cablaggi speciali (Technical info).
Achtung: Geräte, deren Bestellschlüssel mit der Kennung /Sxxx enden, können in ihren mech. und elektr. Eigenschaften vom Standard abweichen. Diese werden daher mit einer ergänzenden Dokumentation ausgeliefert (Technical info).
Atención: los sensores con código de pedido acabado en "/Sxxx" pueden tener características mecánicas y eléctricas diferentes a las básicas y documentación adicional relativa a conexiones especiales (Technical Info).
Attention: les capteurs avec code de commande terminant en "/Sxxx" peuvent avoir des caractéristiques mécaniques et électriques différentes du standard et documentation additionnelle pour les câblages spéciaux (Technical info).
EN Mounting instructions
Assemble the MTAG profile and the SMAG sensor; only one
•
mounting side is possible;
fix the sensor and the scale using the screws shown in the figure;
•
do not exceed the indicated tightening torque;
the arrows indicate the positive counting direction;
•
SMAG sensor can operate only if it is paired with the MTAG profile;
•
after installing the sensor on the scale as well as after replacing
•
the sensor and/or the scale a zero setting is compulsorily required.
ES Instrucciones de montaje
Montar el perfil MTAG y el sensor SMAG; es posible sólo un sentido
•
de montaje mecánico;
fijar el sensor y la banda mediante los tornillos indicados en la
•
figura; tenga cuidado de no superar el par de apriete indicado;
las flechas indican el sentido de conteo positivo;
•
el sensor SMAG puede trabajar sólo si se usa con la banda
•
magnética tipo MTAG;
después de instalar el sensor así después de remplazar el sensor
•
y/o la banda poner a cero la posición del sensor.
Max. tightening torque: 2.5 Nm
Max. tightening
torque: 1.2 Nm
CANopen electrical connections
Signals T6 cable Cavo T6
+10Vdc +30Vdc Brown Marrone
0Vdc White Bianco
CAN_L (BUS IN)
Green Verde
CAN_H (BUS IN) Yellow Giallo
CAN_L (BUS OUT) Grey Grigio
CAN_H (BUS OUT) Pink Rosa
Installation must be carried out with power supply disconnected.
L'installazione deve essere eseguita in assenza di tensione.
Der Anschluss darf nur bei ausgeschalteter Versorgungsspannung erfolgen.
La instalación sólo debe ser efectuada en ausencia total de tensión.
Le montage du dispositif doit être effectué en absence totale de tension.
IT
Assemblare il profilo MTAG e il sensore SMAG nell'unico verso
•
meccanicamente possibile;
fissare il profilo e il sensore usando le viti indicate in figura; non
•
superare la coppia di serraggio indicata;
le frecce in figura indicano il senso di conteggio positivo;
•
il sensore SMAG funziona correttamente solo se abbinato a MTAG;
•
alla prima accensione/utilizzo è necessario eseguire un preset
•
(azzeramento).
FR
Monter le profil MTAG et le capteur SMAG selon la seule direction
•
de montage mécanique qui est possible ;
fixer le capteur et la bande en utilisant les vis indiquées dans la
•
figure ; ne pas dépasser le couple de serrage indiqué ;
les flèches indiquent la direction de comptage positif ;
•
le capteur SMAG peut fonctionner seulement s'il est utilisé avec la
•
bande MTAG ;
après l'installation aussi bien que après le replacement du capteur
•
et/ou de la bande on doit exécuter une opération de mise à zéro.
Connector type
Kabel T6 Cable T6 Câble T6
Braun Marrón Marron
Weiß Blanco Blanc maschio lato contatti
Grün Verde Vert
Gelb Amarillo Jaune macho lado contactos
Grau Gris Gris
Rosa Rosado Rose
Istruzioni di montaggio
Instructions de montage
L = 195 mm ÷ 650 mm / 7.677" ÷ 25.590" (see the order code of the profile)
28 mm / 1.1" (SMAG-GA-... model)
H =
35 mm / 1.378" (SMAG-CB-... model)
M12 8-pin
male frontal side
+10Vdc +30Vdc
Aufsicht Stiftseite
mâle côté contacts
Counting direction
For complete documentation and
installation files enter www.lika.biz
DE Montagehinweise
MTAG Profil in den Sensor SMAG einführen (verdrehsicher);
•
Profil und Sensor mit den im Bild aufgeführten Schrauben
•
befestigen; überschreiten Sie nicht das
die Pfeilen zeigten die steigende Zählrichtung an;
•
die Funktion der SMAG Sensoren ist nur mit MTAG Profilen
•
gewährleistet;
nach Inbetriebnahme sollte der Sensor geeicht bzw. genullt werden.
•
SSI electrical connections
Signals M12 8-pin M8 cable Cavo M8 Kabel M8 Cable M8
0Vdc 1 Black Nero
2 Red Rosso
Clock IN + Giallo
3 Yellow
Clock IN - 4 Blue Blu
Data OUT + 5 Green Verde
Data OUT - 6 Orange Arancione
Zero setting 7 White Bianco
Grigio
8 Grey
Shield Case Shield Calza
angegebene Drehmoment;
Câble M8
Schwarz Negro Noir
Rot Rojo Rouge
Gelb Amarillo Jaune
Blau Azul Bleu
Grün Verde Vert
Orange Anaranjado Orange
Weiß Blanco Blanc
Grau Gris Gris
Schirm Malla Blindage
