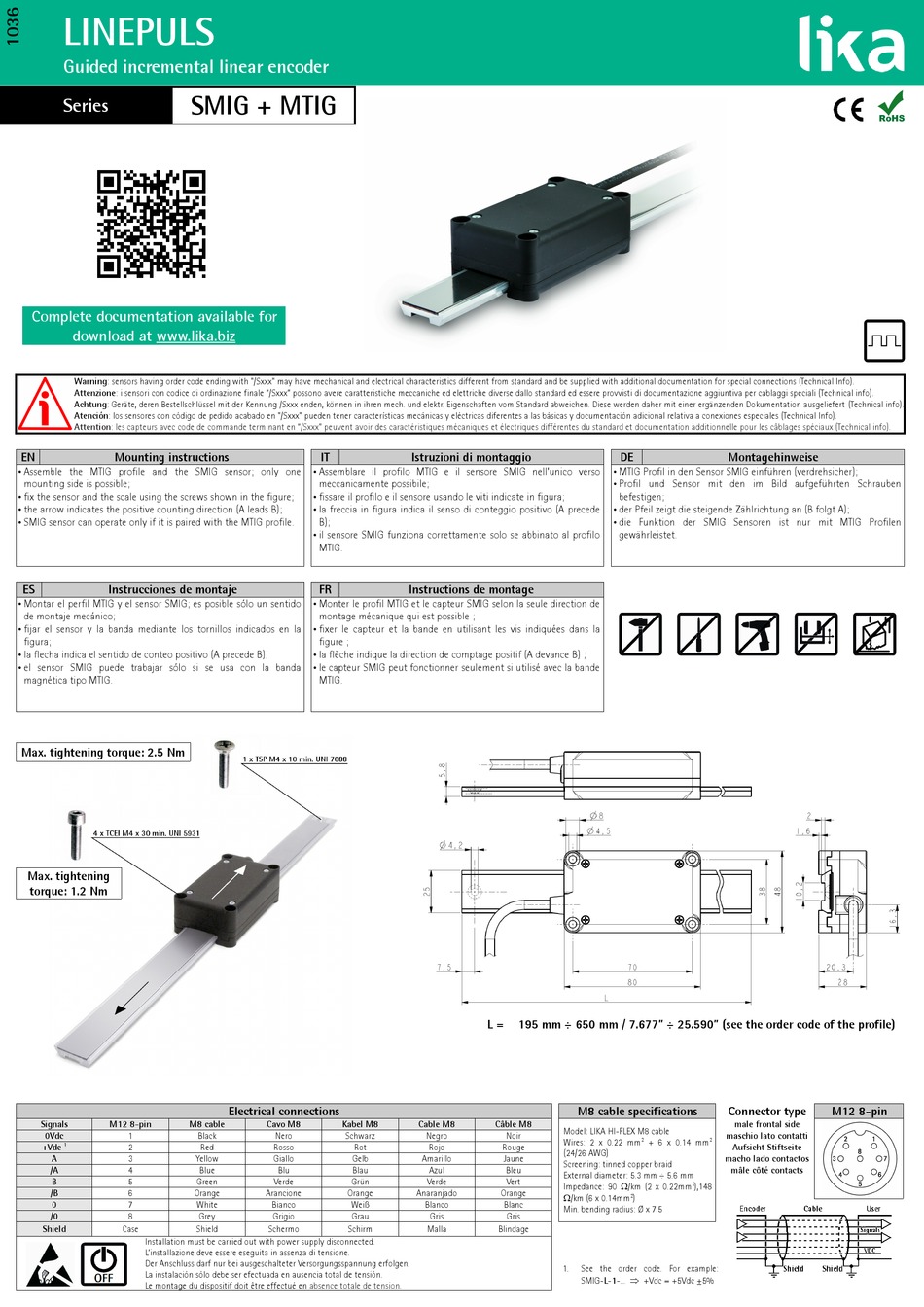

Lika LINEPULS SMIG Series Manual

LINEPULS
Guided incremental linear encoder
SMIG + MTIG
Series
Complete documentation available for
download at www.lika.biz
Warning: sensors having order code ending with "/Sxxx" may have mechanical and electrical characteristics different from standard and be supplied with additional documentation for special connections (Technical Info).
Attenzione: i sensori con codice di ordinazione finale "/Sxxx" possono avere caratteristiche meccaniche ed elettriche diverse dallo standard ed essere provvisti di documentazione aggiuntiva per cablaggi speciali (Technical info).
Achtung: Geräte, deren Bestellschlüssel mit der Kennung /Sxxx enden, können in ihren mech. und elektr. Eigenschaften vom Standard abweichen. Diese werden daher mit einer ergänzenden Dokumentation ausgeliefert (Technical info).
Atención: los sensores con código de pedido acabado en "/Sxxx" pueden tener características mecánicas y eléctricas diferentes a las básicas y documentación adicional relativa a conexiones especiales (Technical Info).
Attention: les capteurs avec code de commande terminant en "/Sxxx" peuvent avoir des caractéristiques mécaniques et électriques différentes du standard et documentation additionnelle pour les câblages spéciaux (Technical info).
EN Mounting instructions
Assemble the MTIG profile and the SMIG sensor; only one
•
mounting side is possible;
fix the sensor and the scale using the screws shown in the figure;
•
the arrow indicates the positive counting direction (A leads B);
•
SMIG sensor can operate only if it is paired with the MTIG profile.
•
ES Instrucciones de montaje
Montar el perfil MTIG y el sensor SMIG; es posible sólo un sentido
•
de montaje mecánico;
fijar el sensor y la banda mediante los tornillos indicados en la
•
figura;
la flecha indica el sentido de conteo positivo (A precede B);
•
el sensor SMIG puede trabajar sólo si se usa con la banda
•
magnética tipo MTIG.
Max. tightening torque: 2.5 Nm
Max. tightening
torque: 1.2 Nm
Signals M12 8-pin M8 cable
0Vdc
1
+Vdc 1 2
A 3
/A 4
B 5
/B
6
0 7
/0 8
Shield
Case
Installation must be carried out with power supply disconnected.
L'installazione deve essere eseguita in assenza di tensione.
Der Anschluss darf nur bei ausgeschalteter Versorgungsspannung erfolgen.
La instalación sólo debe ser efectuada en ausencia total de tensión.
Le montage du dispositif doit être effectué en
IT
Assemblare il profilo MTIG e il sensore SMIG nell'unico verso
•
meccanicamente possibile;
fissare il profilo e il sensore usando le viti indicate in figura;
•
la freccia in figura indica il senso di conteggio positivo (A precede
•
B);
il sensore SMIG funziona correttamente solo se abbinato al profilo
•
MTIG.
FR
Monter le profil MTIG et le capteur SMIG selon la seule direction de
•
montage mécanique qui est possible ;
fixer le capteur et la bande en utilisant les vis indiquées dans la
•
figure ;
la flèche indique la direction de comptage positif (A devance B) ;
•
le capteur SMIG peut fonctionner seulement si utilisé avec la bande
•
MTIG.
Electrical connections
Cavo M8 Kabel M8
Black Nero Schwarz
Red Rosso Rot
Yellow Giallo Gelb
Blue Blu Blau
Green Verde Grün
Orange Arancione Orange
White Bianco Weiß
Grey Grigio Grau
Shield Schermo Schirm
absence totale de tension.
Istruzioni di montaggio
Instructions de montage
L = 195 mm ÷ 650 mm / 7.677" ÷ 25.590" (see the order code of the profile)
M8 cable specifications
Cable M8 Câble M8
Model: LIKA HI-FLEX M8 cable
Negro Noir
Wires: 2 x 0.22 mm
Rojo Rouge
(24/26 AWG)
Amarillo Jaune
Screening: tinned copper braid
Azul Bleu
External diameter: 5.3 mm ÷ 5.6 mm
Verde Vert
Impedance: 90 /km (2 x 0.22mm
Anaranjado Orange
/km (6 x 0.14mm
Blanco Blanc
Min. bending radius: Ø x 7.5
Gris Gris
Malla Blindage
1. See the order code. For example:
SMIG-L-1-...  +Vdc = +5Vdc ±5%
DE Montagehinweise
MTIG Profil in den Sensor SMIG einführen (verdrehsicher);
•
Profil und Sensor mit den im Bild aufgeführten Schrauben
•
befestigen;
der Pfeil zeigt die steigende Zählrichtung an (B folgt A);
•
die Funktion der SMIG Sensoren ist nur mit MTIG Profilen
•
gewährleistet.
Connector type
male frontal side
maschio lato contatti
2 + 6 x 0.14 mm 2
Aufsicht Stiftseite
macho lado contactos
mâle côté contacts
2 ),148
2 )
M12 8-pin
