4.8 – Regulación de la correa y de los soportes

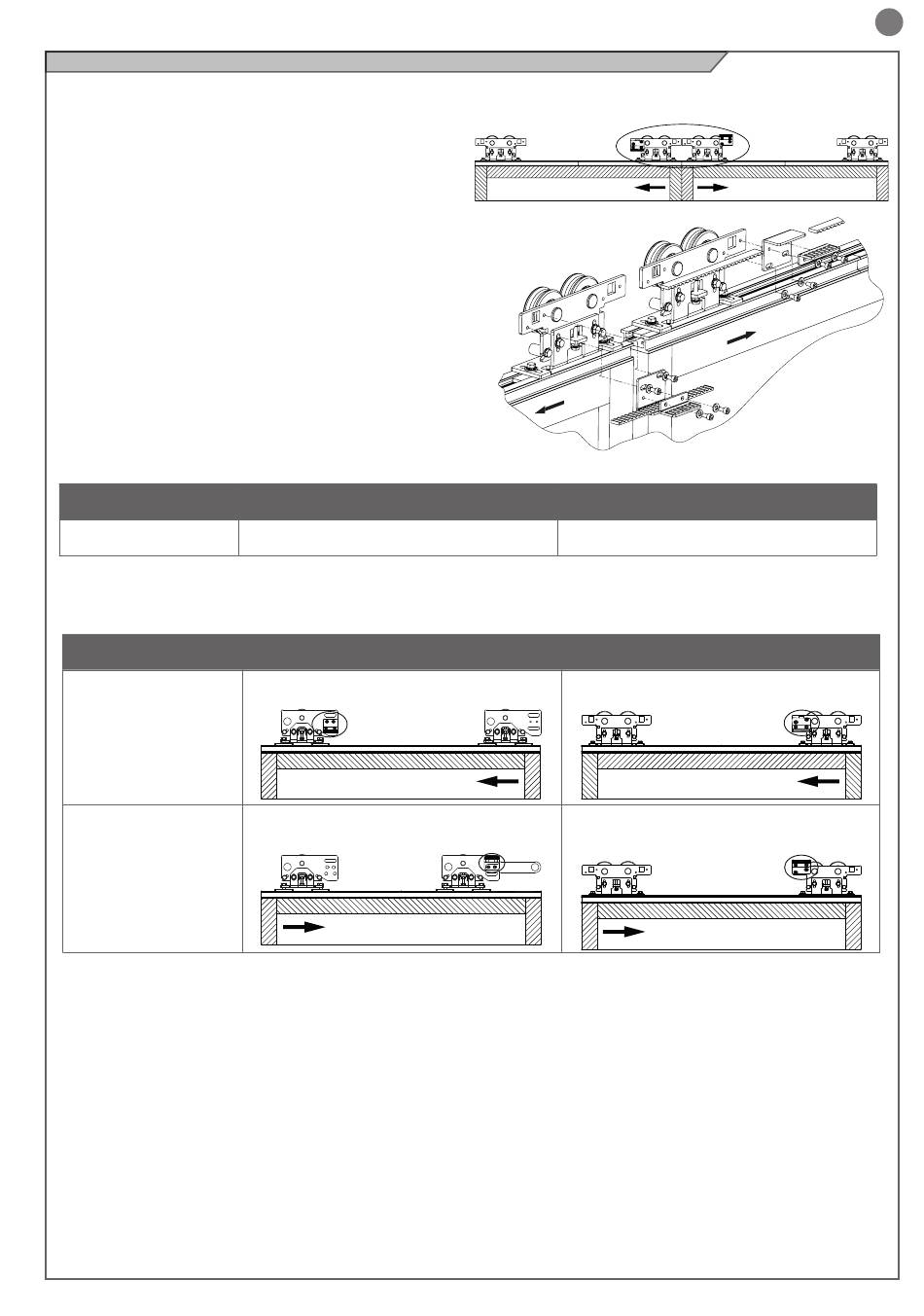

Fije los soportes a los patines. Para las puertas de dos hojas (Det.
A) los soportes se fijan a los patines centrales, en la hoja izquierda
(vista desde el interior), la placa debe estar dirigida hacia abajo, en
la hoja derecha hacia arriba (Det. B).
Antes de fijar la contraplaca perforada introduzca la correa centran-
do la junta en el soporte de la hoja izquierda.
Acerque las hojas deslizándolas y alinéelas en el centro del hueco
de paso.
Tras haber tensado la correa, fije la contraplaca perforada, con la
correa colocada, al soporte de la hoja derecha.
2 HOJAS
Para puertas de una hoja corredera los soportes se fijan a los patines como se indica en la tabla.
1 HOJA APERTURA
A IZQUIERDA
1 HOJA APERTURA
A DERECHA
WIND LIGHT
Enganche de la correa a los patines centrales: hoja
izquierda abajo; hoja derecha arriba
WIND LIGHT
Enganche de la correa abajo en el patín izquierdo
Enganche de la correa arriba en el patín derecho
Patín con estribo de unión patines
A
WIND
WIND LIGHT
B
IZQ
Enganche de la correa a los patines centrales: hoja
izquierda abajo; hoja derecha arriba
Enganche de la correa abajo en el patín derecho
lado izquierdo patín
Enganche de la correa arriba en el patín derecho
lado izquierdo patín
DCH
WIND
WIND
