Introducción Al Producto; Descripción Del Producto; Dimensiones Exteriores Máximas - Key Automation WIND Instructions And Warnings For Installation And Use

ES
2 - INTRODUCCIÓN AL PRODUCTO

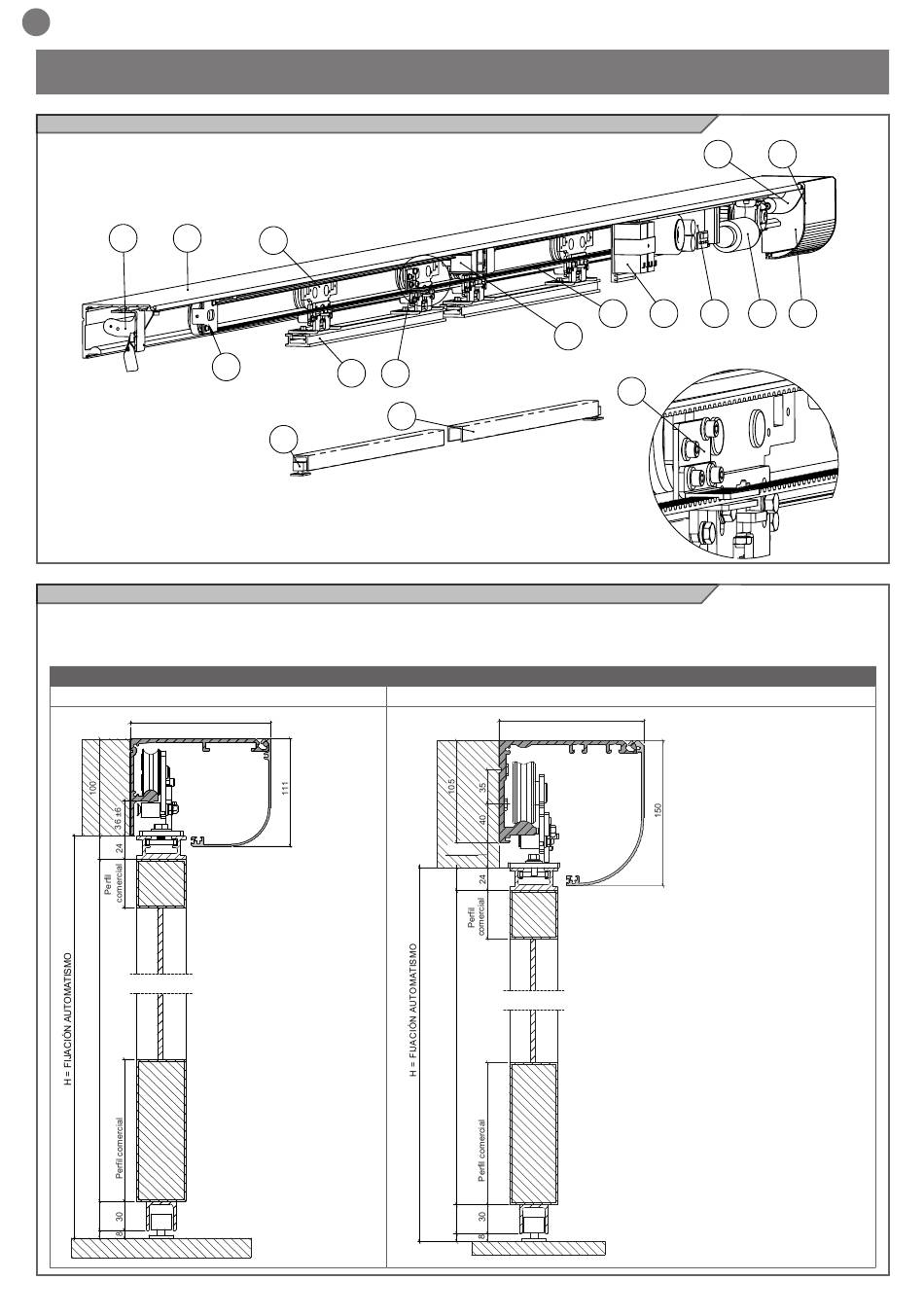

2.1 - Descripción del producto
2 1
1 Perfil superior de aluminio
2 Tope mecánico
3 Cubierta de aluminio
4 Patín
5 Perfil adaptador
2.2 - Dimensiones exteriores máximas
Cuando se determina la altura de fijación del perfil superior, es muy importante tomar como referencia el punto más alto del
suelo para evitar que las hojas se traben en el suelo durante el deslizamiento.
WIND LIGHT
142
H1
Altura fijación automatismo
H= H1 + HW + H2 + H3
(regulación ± 6 mm)
HW
H2
H3
52
4
12
5 6
15
6 Estribo de arrastre correa
7 Motorreductor con encoder
8 Baterías
9 Central
10 Electrobloqueo
SECCIONES CON PERFILES COMERCIALES
A
10
14
11 Correa
12 Polea de reenvío
13 Tapón lateral
14 Guía inferior
15 Bloque de deslizamiento
150
25 ±10
H1
HW
H2
H3
2
11 8
9
6
WIND
H= H1 + HW + H2 + H3
(regulación ± 10 mm)
LEYENDA:
H = Altura fijación automatismo
H1 = Altura perfil adaptador
superior Key Automation
900PA020 = 24 mm
HW = Altura hoja
H2 = Altura perfil adaptador
inferior Key Automation
900PA021 = 30 mm
H3 = Distancia del suelo
3
7 13
