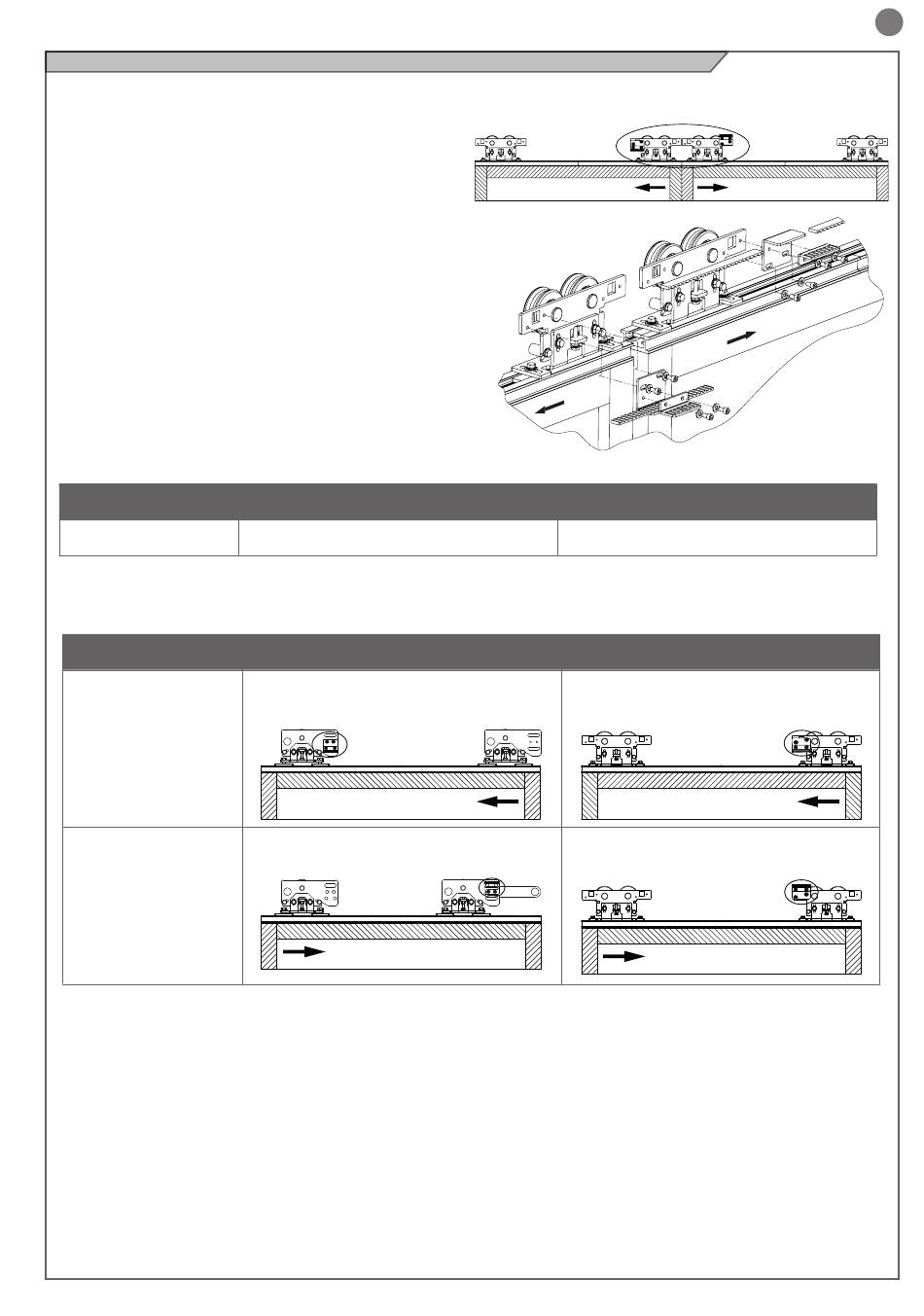

4.8 - Réglage de la courroie et des dispositifs d'entraînement
Fixer les dispositifs d'entraînement sur les chariots. Pour les portes
à deux vantaux (Détail A) il faut les fixer sur les chariots centraux,
sur le vantail de gauche (vue de l'intérieur) la plaque doit être tour-
née vers le bas, sur le vantail de droite vers le haut (Détail B).
Avant de fixer le contre-plaque percée, introduire la courroie en cen-
trant sa jonction sur le dispositif d'entraînement du vantail gauche.
Rapprocher les vantaux en les faisant coulisser, en les alignant au
centre de l'ouverture de passage.
Après avoir tendu la courroie, fixer la contre-plaque percée, avec la
courroie introduite, dans le dispositif d'entraînement du vantail droit.
2 VANTAUX
Pour les portes à un vantail coulissant les dispositif de traction doivent être fixés sur les chariots conformément au tableau.
1 VANTAIL OUVERTURE À
GAUCHE
1 VANTAIL OUVERTURE À
DROITE
WIND LIGHT
Accrochage de la courroie des chariots centraux:
vantail gauche en bas; vantail droit en haut
WIND LIGHT
Accrochage de la courroie en bas sur le chariot
gauche
Accrochage de la courroie en haut sur le chariot droit
Chariot avec support de jonction des chariots
A
WIND
WIND LIGHT
B
SX
Accrochage de la courroie des chariots centraux:
vantail gauche en bas; vantail droit en haut
Accrochage de la courroie en bas sur le chariot droit
côté gauche du chariot
Accrochage de la courroie en haut sur le chariot droit
côté gauche du chariot
DX
WIND
WIND
