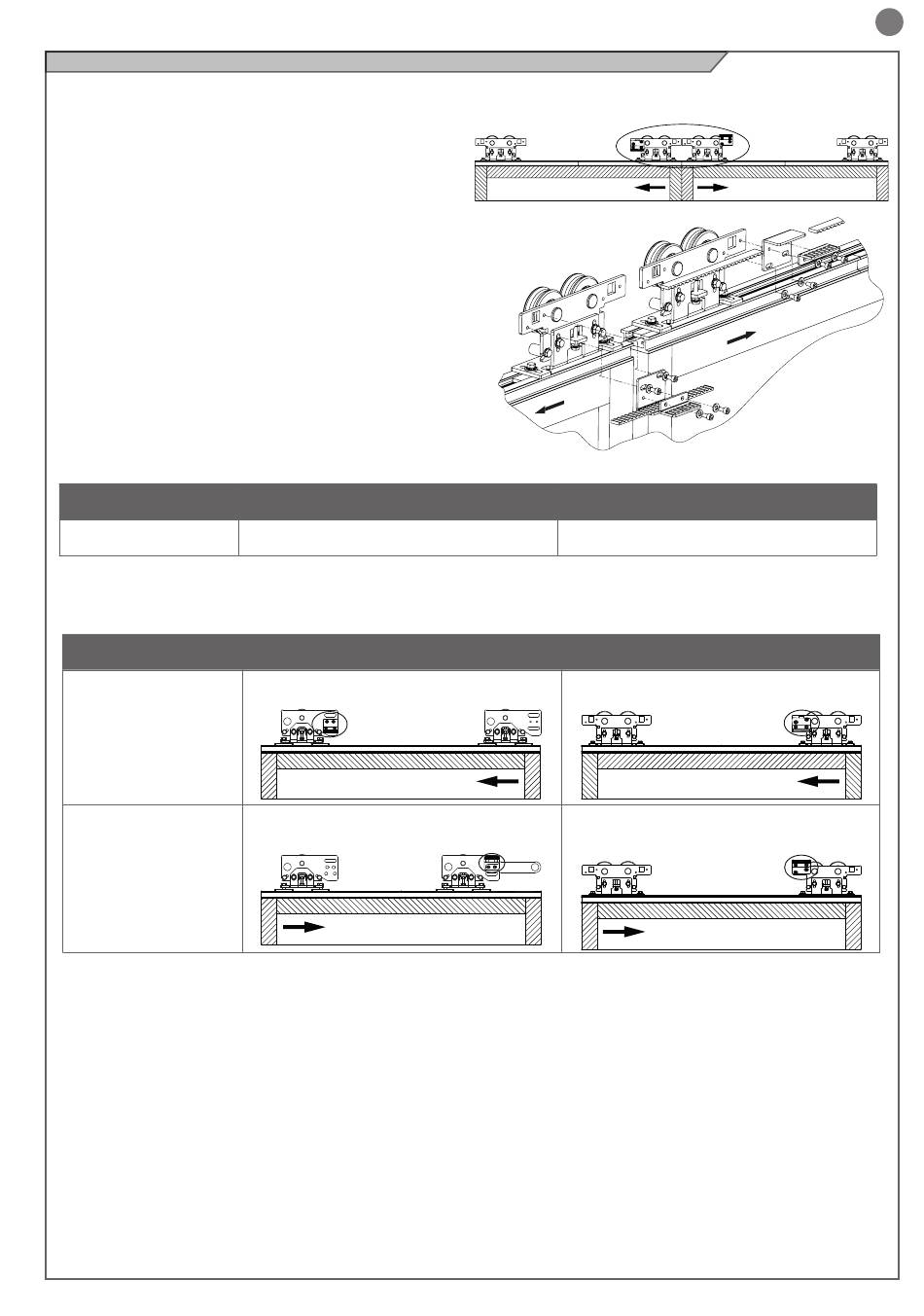

4.8 - Regolazione della cinghia e trascinatori
Fissare i trascinatori sui carrelli. Per porte a due ante (Part.A) van-
no fissati sui carrelli centrali, sull'anta di sinistra (vista dall'interno)
la piastra va rivolta verso il basso, sull'anta di destra verso l'alto
(Part.B).
Prima di fissare la contropiastra forata inserire la cinghia centrando-
ne la giunzione sul trascinatore dell'anta sinistra.
Accostare le ante facendole scorrere, allineandole al centro della
luce passaggio.
Dopo aver teso la cinghia fissare la contropiastra forata, con la cin-
ghia inserita, al trascinatore della anta destra.
2 ANTE
Per porte a un'anta scorrevole i trascinatori vanno fissati sui carrelli come da tabella.
1 ANTA APERTURA A SX
1 ANTA APERTURA A DX
WIND LIGHT
Aggancio cinghia carrelli centrali: anta sx in basso;
anta dx in alto
WIND LIGHT
Aggancio cinghia in basso su carrello sx
Aggancio cinghia in alto su carrello dx
Carrello con staffa giunzione carrelli
A
WIND
WIND LIGHT
B
SX
Aggancio cinghia carrelli centrali: anta sx in basso;
Aggancio cinghia in basso su carrello dx lato sx
Aggancio cinghia in alto su carrello dx lato sx carrello
DX
WIND
anta dx in alto
WIND
carrello
