HIM-14004
Document No.
5
S19621
4
S18796
3
S17504
2
S16331
Rev.
ECN
Confidential C

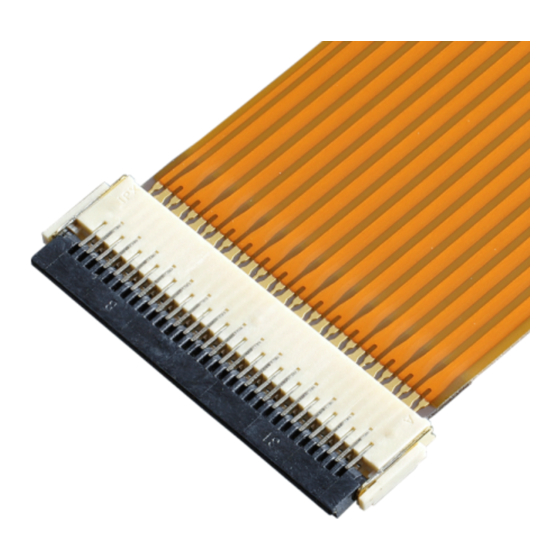

MINIFLEX
(0.3mm pitch FPC Conn.)
Part No.
20613-0**E-0#
20605-0**E-0#
20660-0**E-01
20780-0**E-01
Instruction Manual
October 2, 2019
December 19, 2018
July 5, 2017
July 1, 2016
Date
3-BFNH
®
Type
-
LONG ACT TYPE
L-HD TYPE
L-HD-B TYPE
R.Morita
H.Aoki
H.Aoki
M.Muro
Prepared by
I-PEX Inc.
1 / 12
T.Masunaga
M.Muro
M.Muro
Checked by
QKE-DFFDE09-03 REV.8
H.Ikari
Y.Shimada
Y.Shimada
Y.Shimada
Approved by
Advertisement
Subscribe to Our Youtube Channel
Related Manuals for I-PEX 20613-0 E-0 Series
Summary of Contents for I-PEX 20613-0 E-0 Series
- Page 1 October 2, 2019 S18796 H.Aoki M.Muro Y.Shimada December 19, 2018 S17504 July 5, 2017 H.Aoki M.Muro Y.Shimada S16331 July 1, 2016 M.Muro Y.Shimada Rev. Date Prepared by Checked by Approved by Confidential C I-PEX Inc. QKE-DFFDE09-03 REV.8 1 / 12...
- Page 2 Document No. MINIFLEX 3-BFNH Instruction Manual HIM-14004 弊社製 FPC コネクタ MINIFLEX 3-BFNH の取り扱いに際して、本コネクタを安全に御使用頂くことを目的とし、 コネクタの取り扱い上の注意点を記述致します。 御査収の程、宜しく御願い申し上げます。 This manual provides cautions to handle our FPC connector MINIFLEX 3-BFNH properly and safely. ◆コネクタ/Connector 名称／Product Name ： MINIFLEX 3-BFNH 型番／Part No. ： 20613-0**E-0# 20605-0**E-0# (LONG ACT TYPE) 20660-0**E-01 (L-HD TYPE) 20780-0**E-01 (L-HD-B TYPE) “...
- Page 3 Document No. MINIFLEX 3-BFNH Instruction Manual HIM-14004 1. コネクタ実装状態（FPC 挿入前）／Connector mounting state (Before FPC insertion) アクチュエータ開放状態での納入となりますので、FPC を挿入する前にアクチュエータを操作する必要はありません。 Connectors are delivered with actuator open. There is no need to operate the actuator before FPC insertion. エンボス納入時よりアクチュエータは開放状態です。 The actuator is open when delivered in the embossed tape packaging.
- Page 4 Document No. MINIFLEX 3-BFNH Instruction Manual HIM-14004 2. FPC 挿入方法／FPC Insertion Method FPC をコネクタに対して真っ直ぐに挿入して下さい。 FPC がしっかり奥まで挿入出来ているか、確認して下さい。 Please insert FPC straight in the connector. Please confirm FPC is inserted into the end of mating part fully. 図 3. FPC 挿入方法 (OK) / Fig.3 FPC insertion (OK) ≪注意／Caution≫...
- Page 5 Document No. MINIFLEX 3-BFNH Instruction Manual HIM-14004 ★FPC に確認用の凸部（耳）を設け、基板にシルク印刷を設ける事で、FPC の正常挿入の確認が容易に なります。 The check of FPC insertion becomes easy by preparing the wing in FPC and preparing the silk print in board. シルク印刷 / 凸部（耳）/ Silk print Wing in FPC 図 5. FPC の挿入確認用（参考）/ Fig.5 The check of FPC insertion (Reference) 図...
- Page 6 Document No. MINIFLEX 3-BFNH Instruction Manual HIM-14004 ・ハウジング両端部の側壁に 5N 以上の負荷をかけないで下さい。 ハウジングが破損する恐れがあります。 Please do not push against housing both ends at 5N or more. Housing is damaged. 回転(Slant un-mating) 横ズレ(Slide) 図 8 FPC 挿入方法 (NG) / Fig.8 FPC insertion (NG) ・コネクタ間口付近にて FPC を上から押さえつけないで下さい。 コンタクト接点部が...
- Page 7 Document No. MINIFLEX 3-BFNH Instruction Manual HIM-14004 3. アクチュエータのロック方法／To lock actuator アクチュエータの中央部を FPC 挿入方向から水平に、指の腹で押して下さい。 Push the center of actuator to the arrowed direction horizontally with finger cushion from the FPC inserting direction. 操作部／Operation area 図 10 アクチュエータのロック方法 (OK) / Fig.10 To lock actuator (OK) ≪注意／Caution≫...
- Page 8 Document No. MINIFLEX 3-BFNH Instruction Manual HIM-14004 ・アクチュエータの片端部で操作をしないで下さい。 アクチュエータの破損や不完全ロック（半ロック）になる恐れがあります。 Please do not operate side of an actuator. Actuator is damaged, or it becomes imperfect lock. 図 12 アクチュエータのロック方法 (NG) / Fig.12 To lock actuator (NG) ・ロック後に上面のコンタクトを爪などで押さえつけないで下さい。 コンタクトが変形する恐れがあります。 Please do not press contact on top by finger nail etc. after a lock actuator. Contacts are damaged. 図...
- Page 9 Document No. MINIFLEX 3-BFNH Instruction Manual HIM-14004 ・ロック後にハウジング上面やアクチュエータを 10N 以上で押さえつけないで下さい。 コネクタ破損や FPC へダメージを与え、導通不良になる恐れがあります。 Please do not press at 10N or more housing on top and actuator after a lock actuator. Connector and FPC are damaged. It becomes the electrical connection NG. 図...
- Page 10 Document No. MINIFLEX 3-BFNH Instruction Manual HIM-14004 解除操作が困難な場合は、下記のような JIG を使用し、アクチュエータの中央部を上に軽く跳ね上げる様に引き上げて下さい。 When release actuator is difficult, raise the center of actuator upwards lightly using the following JIG. 図 16 アクチュエータの解除方法 (OK) / Fig.16 To release actuator (OK) ≪注意／Caution≫ ・アクチュエータを解除する際、FPC 嵌合側に押さえつけないで下さい。 アクチュエータの破損やコンタクトの変形が発生する恐れがあります。 Please do not press to the direction of FPC mating side.
- Page 11 Document No. MINIFLEX 3-BFNH Instruction Manual HIM-14004 ・アクチュエータの片端部で操作をしないで下さい。 アクチュエータが破損する恐れがあります。 Please do not operate side of an actuator. Actuator is damaged. 図 18 アクチュエータのロック方法 (NG) / Fig.18 To lock actuator (NG) ・ピンセット等の鋭利な工具を使用して操作しないで下さい。 コネクタを傷つける恐れがあります。 Please do not operate it using a sharp tool. (For example, tweezers) Connector is damaged. 5.
- Page 12 Document No. MINIFLEX 3-BFNH Instruction Manual HIM-14004 6. 実装後の基板の反りに関して/ Regarding board warp after mounting. 90mm 幅の PCB の反りが 0.5mm 以下となるように注意してください。過剰な反りを加えるとコネクタが破損する恐れがあります。 (参照規格：JEITA ED-4702C) Be careful that warp of 90mm width PCB is 0.5mm or less. If excessive warp is applied, Connector is damaged. (Reference standard: JEITA ED-4702C) 90mm 基板/PCB...
