Индикатор заряженности (4)
Индикатор заряженности аккумулятора состоит из трех зе-
леных светодиодов и при наполовину или полностью нажа-
том выключателе показывает уровень заряженности акку-
муляторной батареи на протяжении нескольких секунд.
СИД
Непрерывный свет 3 зеленых светодиодов
Непрерывный свет 2 зеленых светодиодов
Непрерывный свет 1 зеленого светодиода
Медленно мигающий свет 1 зеленого инди-
катора
3 светодиода индикатора заряженности аккумулятор-
ной батареи начинают быстро мигать, если температу-
ра аккумуляторной батареи вышла за пределы допу-
стимого рабочего диапазона от –30 до +65 °C и/или
если сработала защита от перегрузки.
Установка защитных устройств
 До начала работ по техобслуживанию, смене ин-
струмента и т.д., а также при транспортировке и хра-
нении вынимайте аккумулятор из электроинстру-
мента. При непреднамеренном включении возникает
опасность травмирования.
 Указание: При поломке шлифовального круга во вре-
мя работы или при повреждении устройств крепления
защитного кожуха/электроинструмента электроинстру-
мент должен быть немедленно направлен в сервисную
мастерскую, адреса см. раздел «Сервис и консультиро-
вание на предмет использования продукции».
Защитный кожух для шлифования
Монтаж защитного кожуха:
Поверните черное пластмассовое кольцо (см. рис. B) так,
чтобы паз 24 на кольце совместился с прорезью для носи-
ка зажимного рычага 1.
Установите защитный кожух 11 четырьмя носиками в че-
тыре паза на гнезде подшипника (см. рис. B и C).
Прижмите защитный кожух 11 вниз и проверните его по
часовой стрелке в требуемое рабочее положение (см.
рис. D). Зажимной рычаг 1 автоматически накрепко зажи-
мает защитный кожух в этом рабочем положении.
Регулировка положения защитного кожуха:
Поворачивайте защитный кожух 11 в требуемое рабочее
положение только по часовой стрелке. Зажимной рычаг 1
автоматически накрепко зажимает защитный кожух в этом
рабочем положении.
 Установите защитный кожух 11 так, чтобы исклю-
чался выброс искр в направлении оператора.
Указание: Кулачки кодирования 11 гарантируют установ-
ку только подходящего к электроинструменту защитного
кожуха.
Демонтаж защитного кожуха:
Поверните защитный кожух 11 так, чтобы четыре носика
вошли в четыре паза на гнезде подшипника (см. рис. B), и
снимите защитный кожух.
1 609 92A 47W | (24.11.17)
Защитный кожух для отрезания
 Для резки с помощью связанных абразивов всегда
используйте защитный кожух для отрезания 12.
Защитный кожух для отрезания 12 монтируется так же,
как и защитный кожух для шлифования 11.
Дополнительная рукоятка
Емкость
 Пользуйтесь электроинструментом только с допол-
≥66 %
нительной рукояткой 8.
33–66 %
Привинтите дополнительную рукоятку 8 справа или слева
11–33 %
от редукторной головки в зависимости от способа работы.
Защитный щиток руки
≤10 %
 Для работ с резиновой шлифовальной тарелкой 19
или с чашечной и дисковой щеткой, или с лепестко-
вым шлифовальным кругом устанавливайте защит-
ный щиток для руки 18.
Закрепляйте защитный щиток 18 дополнительной рукоят-
кой 8.
Установка шлифовальных инструментов
 До начала работ по техобслуживанию, смене ин-
струмента и т.д., а также при транспортировке и хра-
нении вынимайте аккумулятор из электроинстру-
мента. При непреднамеренном включении возникает
опасность травмирования.
 Не прикасайтесь к шлифовальным и отрезным кру-
гам, пока они не остынут. Круги очень нагреваются во
время работы.
Очищайте шлифовальный шпиндель 10 и все монтируе-
мые части.
Перед зажатием и отвинчиванием абразивного инстру-
мента задействуйте кнопку фиксации шпинделя 2 для его
фиксирования.
 Нажимайте на кнопку фиксации шпинделя только
при остановленном шпинделе! В противном случае
электроинструмент может быть поврежден.
Шлифовальный круг/oтрезной круг
 Монтируйте шлифовальные и отрезные круги толь-
ко при помощи быстрозажимной гайки 17.
Учитывайте размеры шлифовальных инструментов. Диа-
метр посадочного отверстия должен соответствовать опор-
ному фланцу. Не применяйте переходники или адаптеры.
При использовании алмазных отрезных кругов следите за
тем, чтобы стрелка направления вращения на алмазном
отрезном круге и направление вращения электроинстру-
мента (см. стрелку направления вращения 9 на редуктор-
ной головке) совпадали.
Последовательность монтажа показана на странице с ил-
люстрациями.

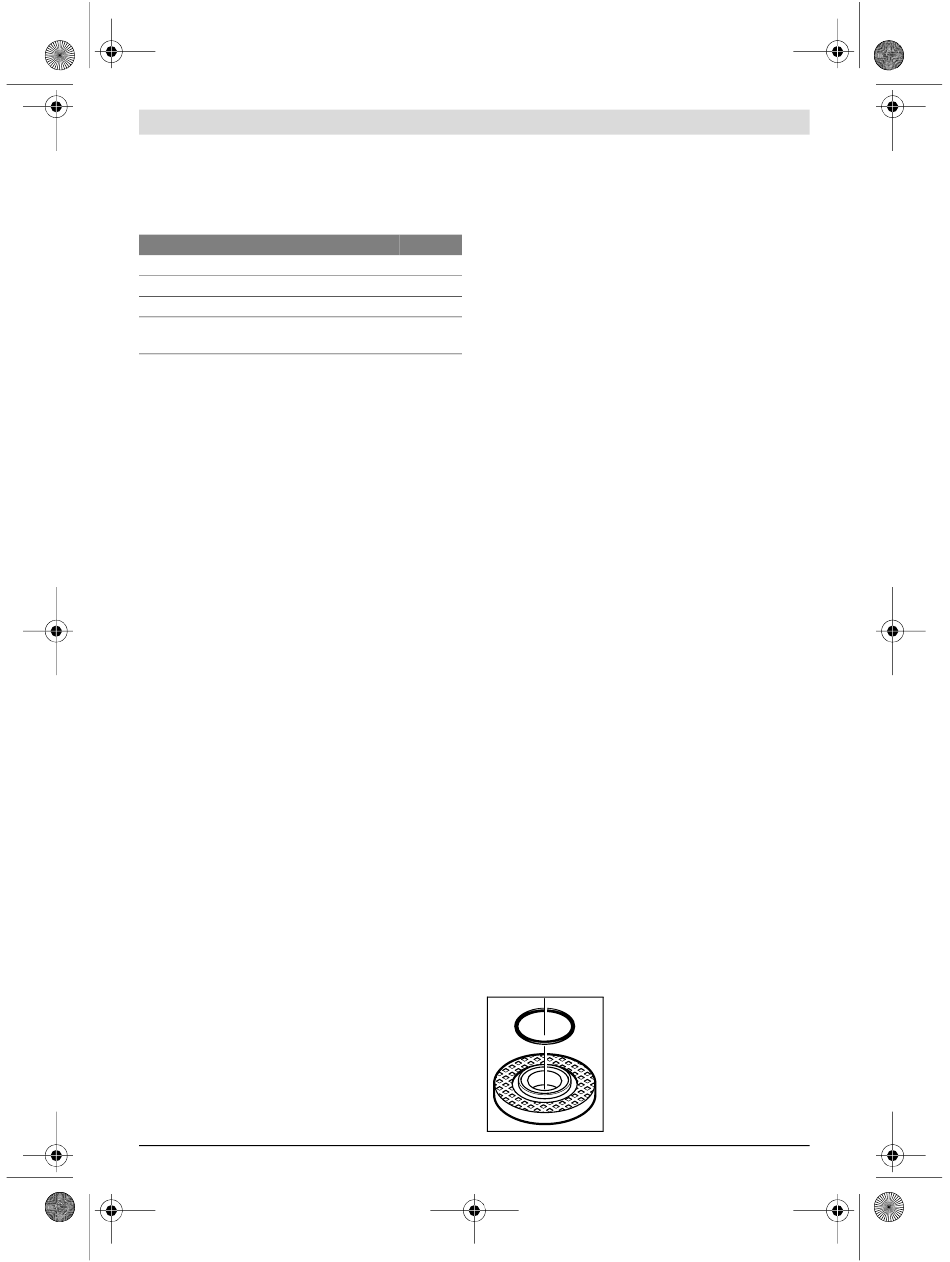

На опорном фланце 13 вокруг цен-
трирующего буртика находится
пластмассовая деталь (кольцо кру-
глого сечения). Если кольцо кру-
глого сечения отсутствует или
повреждено, опорный фланец 13
необходимо обязательно заменить
перед дальнейшим применением.
