Montage des outils de meulage
 Avant d'effectuer des travaux sur l'appareil (p.ex. tra-
vaux d'entretien, changement d'outils, etc.) et pour le
transporter ou le stocker, retirez l'accu de l'appareil
électroportatif. Il y a risque de blessure lorsqu'on appuie
par mégarde sur l'interrupteur Marche/Arrêt.
 Ne touchez pas les disques à meuler et à tronçonner
avant qu'ils ne se soient complètement refroidis. Le
disques peuvent chauffer énormément durant le travail.
Nettoyez la broche d'entraînement 10 ainsi que toutes les
pièces à monter.
Afin de serrer et de desserrer les outils de meulage, appuyez
sur le dispositif de blocage de la broche 2 afin de bloquer la
broche d'entraînement.
 N'actionnez le dispositif de blocage de la broche que
lorsque la broche d'entraînement est à l'arrêt. Sinon,
vous pourriez endommager l'outil électroportatif.
Disque à meuler/à tronçonner
 Ne montez les meules / disques à tronçonner qu'avec
l'écrou de serrage rapide 17.
Veillez aux dimensions des outils de meulage. L'alésage du
disque doit correspondre au flasque de fixation. N'utilisez pas
d'adaptateur ni de raccord de réduction.
Lors de l'utilisation de disques à tronçonner diamantés, veil-
lez à ce que la flèche de sens de rotation sur le disque et le
sens de rotation de l'outil électroportatif (voir la flèche de
sens de rotation 9 sur la tête de meuleuse) coïncident.
L'ordre du montage est indiqué sur la page des graphiques.

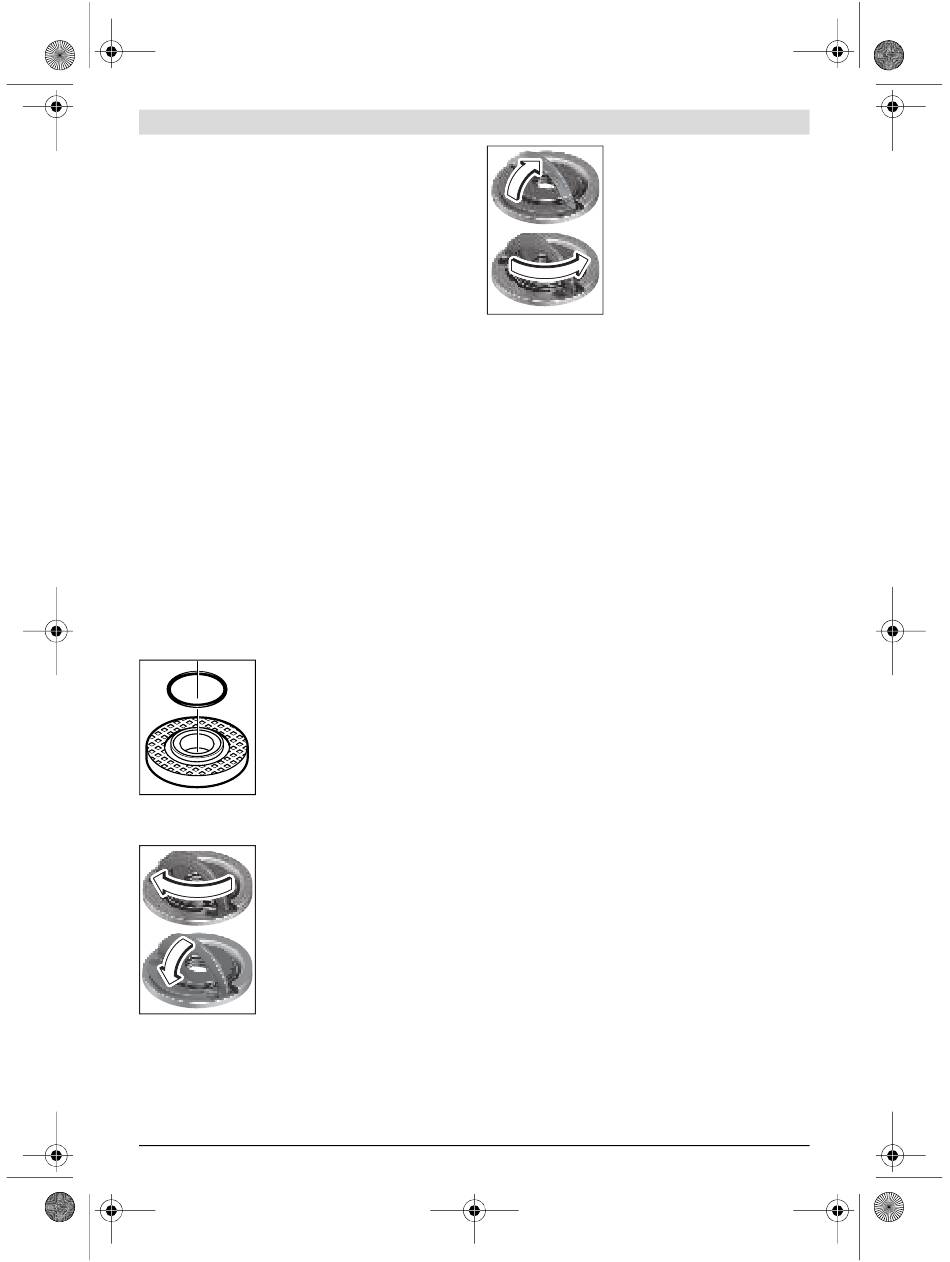

Un joint en plastique (rondelle élas-
tique) est directement monté autour
de l'alésage du flasque 13. Au cas où
cette rondelle élastique fasse dé-
faut ou qu'elle soit endommagée, il
faut absolument remplacer la flasque
d'entraînement 13 avant de conti-
nuer à l'utiliser l'outil.
La meule / le disque à tronçonner se fixent sans clé, au moyen
de l'écrou de serrage rapide 17.
Rabattez vers le haut l'étrier de
l'écrou de serrage rapide 17 et vissez
l'écrou de serrage rapide 17 sur la
broche bloquée.
Serrez fermement l'écrou de serrage
rapide 17 à la main.
Rabattez vers le bas l'étrier pour blo-
quer l'écrou de serrage rapide 17.
Bosch Power Tools
Pour retirer la meule/le disque à tron-
çonner, rabattez vers le haut l'étrier
de l'écrou de serrage rapide 17.
Vissez l'écrou de serrage rapide 17
sur la broche bloquée.
 Après le montage de la meule/du disque à tronçonner,
vérifiez avant de mettre en marche l'outil électroporta-
tif si l'étrier de l'écrou de serrage rapide 17 est bien ra-
battu vers le bas.
 Après avoir monté le disque à meuler et avant de
mettre l'appareil en fonctionnement, contrôlez si l'ou-
til est correctement monté et s'il peut tourner libre-
ment. Assurez-vous que le disque à meuler ne frôle pas
le capot de protection ni d'autres éléments.
Plateau à lamelles
 Lors de travaux avec le plateau à lamelles, montez tou-
jours le protège-main 18.
Plateau de ponçage en caoutchouc
 Lors de travaux avec le plateau de ponçage en caout-
chouc 19, montez toujours le protège-main 18.
L'ordre du montage est indiqué sur la page des graphiques.
Montez l'écrou cylindrique 21 et serrez-le à l'aide de la clé à
ergots.
Brosse boisseau/brosse circulaire
 Lors de travaux avec la brosse boisseau ou la brosse
circulaire, montez toujours le protège-main 18.
L'ordre du montage est indiqué sur la page des graphiques.
Vissez la brosse boisseau/la brosse circulaire sur la broche
d'entraînement de façon à ce qu'elle repose fermement sur le
flasque se trouvant au bout du filet de la broche. Serrez la
brosse boisseau/la brosse circulaire à l'aide d'une clé à
fourche.
Meule assiette au carbure
 L'utilisation d'une meule assiette n'est admissible
qu'en combinaison avec un capot de protection appro-
prié.
Outils de meulage autorisés
Tous les outils de meulage figurant dans ces instructions
d'utilisation peuvent être utilisés.
La vitesse de rotation admissible [tr/min] ou la vitesse circon-
férentielle [m/s] des outils de meulage utilisés doit corres-
pondre au moins aux indications figurant sur le tableau ci-des-
sous.
En conséquence, respectez la vitesse de rotation ou la
vitesse circonférentielle admissible figurant sur l'étiquette
de l'outil de meulage.
