OBJ_BUCH-2850-004.book Page 11 Friday, November 24, 2017 11:44 AM
Legen Sie zusätzliche Sicherheitsmaßnahmen zum Schutz
des Bedieners vor der Wirkung von Schwingungen fest wie
zum Beispiel: Wartung von Elektrowerkzeug und Einsatz-
werkzeugen, Warmhalten der Hände, Organisation der
Arbeitsabläufe.
Montage
Akku laden
 Benutzen Sie nur die in den technischen Daten aufge-
führten Ladegeräte. Nur diese Ladegeräte sind auf den
bei Ihrem Elektrowerkzeug verwendeten Li-Ionen-Akku
abgestimmt.
Hinweis: Der Akku wird teilgeladen ausgeliefert. Um die volle
Leistung des Akkus zu gewährleisten, laden Sie vor dem
ersten Einsatz den Akku vollständig im Ladegerät auf.
Der Li-Ionen-Akku kann jederzeit aufgeladen werden, ohne
die Lebensdauer zu verkürzen. Eine Unterbrechung des Lade-
vorganges schädigt den Akku nicht.
Der Li-Ionen-Akku ist durch die „Electronic Cell Protection
(ECP)" gegen Tiefentladung geschützt. Bei entladenem Akku
wird das Elektrowerkzeug durch eine Schutzschaltung abge-
schaltet: Das Einsatzwerkzeug bewegt sich nicht mehr.
 Drücken Sie nach dem automatischen Abschalten des
Elektrowerkzeuges nicht weiter auf den Ein-/Ausschal-
ter. Der Akku kann beschädigt werden.
Beachten Sie die Hinweise zur Entsorgung.

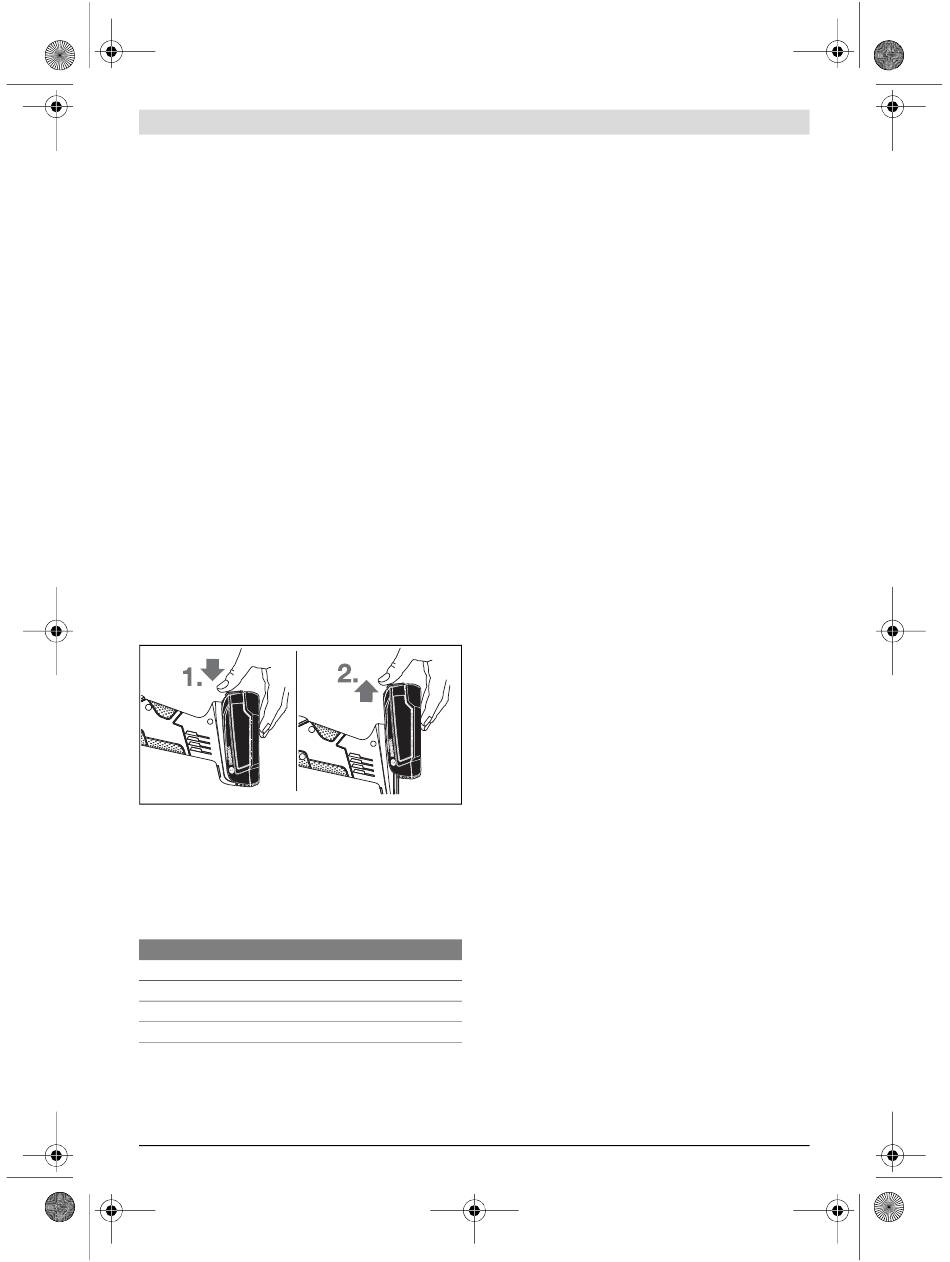

Akku entnehmen
Zur Entnahme des Akkus 5 drücken Sie die Entriegelungs-
taste 6 und ziehen den Akku nach oben aus dem Elektrowerk-
zeug. Wenden Sie dabei keine Gewalt an.
Ladezustandsanzeige (4)
Die Ladezustandsanzeige zeigt bei halb oder vollständig
gedrücktem Ein-/Ausschalter für einige Sekunden den Lade-
zustand des Akkus an und besteht aus 3 grünen LED.
LED
Dauerlicht 3 x Grün
Dauerlicht 2 x Grün
Dauerlicht 1 x Grün
langsames Blinklicht 1 x Grün
Die 3 LED der Ladezustandsanzeige blinken schnell, wenn
die Temperatur des Akkus außerhalb des Betriebstempe-
raturbereiches von –30 bis +65 °C ist und/oder der Über-
lastschutz angesprochen hat.
Bosch Power Tools
Schutzvorrichtungen montieren
 Nehmen Sie den Akku vor allen Arbeiten am Elektro-
werkzeug (z.B. Wartung, Werkzeugwechsel etc.)
sowie bei dessen Transport und Aufbewahrung aus
dem Elektrowerkzeug. Bei unbeabsichtigtem Betätigen
des Ein-/Ausschalters besteht Verletzungsgefahr.
 Hinweis: Nach Bruch der Schleifscheibe während des
Betriebes oder bei Beschädigung der Aufnahmevorrich-
tungen an der Schutzhaube/am Elektrowerkzeug, muss
das Elektrowerkzeug umgehend an den Kundendienst
geschickt werden, Anschriften siehe Abschnitt „Kunden-
dienst und Anwendungsberatung".
Schutzhaube zum Schleifen
Schutzhaube montieren:
Drehen Sie den schwarzen Kunststoffring (siehe Bild B) so
weit, bis die Nut 24 am Ring mit dem Schlitz für die Nase des
Spannhebels 1 zusammentrifft.
Setzen Sie die Schutzhaube 11 mit den vier Nasen in die vier
Nuten am Lagersitz (siehe Bild B und C).
Drücken Sie die Schutzhaube 11 nach unten und drehen Sie
diese im Uhrzeigersinn in die erforderliche Arbeitsposition
(siehe Bild D). Der Spannhebel 1 klemmt die Schutzhaube in
dieser Arbeitsposition automatisch fest.
Schutzhaube verstellen:
Drehen Sie die Schutzhaube 11 nur im Uhrzeigersinn in die
erforderliche Arbeitsposition. Der Spannhebel 1 klemmt die
Schutzhaube in dieser Arbeitsposition automatisch fest.
 Stellen Sie die Schutzhaube 11 so ein, dass ein Funken-
flug in Richtung des Bedieners verhindert wird.
Hinweis: Die Codiernocken an der Schutzhaube 11 stellen
sicher, dass nur eine zum Elektrowerkzeug passende Schutz-
haube montiert werden kann.
Schutzhaube demontieren:
Drehen Sie die Schutzhaube 11 so, dass die vier Nasen in die
vier Nuten am Lagersitz eingreifen (siehe Bild B) und nehmen
Sie die Schutzhaube ab.
Schutzhaube zum Trennen
 Verwenden Sie beim Trennen mit gebundenen Schleif-
mitteln immer die Schutzhaube zum Trennen 12.
Die Schutzhaube zum Trennen 12 wird wie die Schutzhaube
zum Schleifen 11 montiert.
Zusatzgriff
 Verwenden Sie Ihr Elektrowerkzeug nur mit dem
Zusatzgriff 8.
Kapazität
Schrauben Sie den Zusatzgriff 8 abhängig von der Arbeits-
≥66 %
weise rechts oder links am Getriebekopf ein.
33–66 %
Handschutz
11–33 %
 Montieren Sie für Arbeiten mit dem Gummischleif-
teller 19 oder mit der Topfbürste/Scheibenbürste/
≤10 %
Fächerschleifscheibe immer den Handschutz 18.
Befestigen Sie den Handschutz 18 mit dem Zusatzgriff 8.
Deutsch | 11
1 609 92A 47W | (24.11.17)
