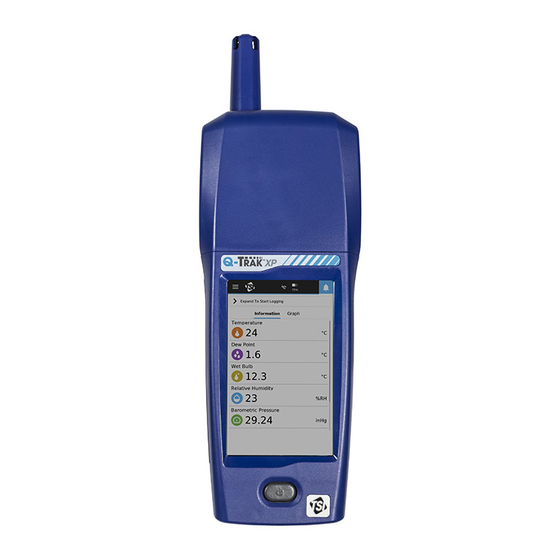

TSI Instruments Q-TRAK XP 7585 Quick Start Manual
  1. Manuals
  2. Brands
  3. TSI Instruments Manuals
  4. Measuring Instruments
  5. Q-TRAK XP 7585
  6. Quick start manual

TSI Instruments Q-TRAK XP 7585 Quick Start Manual

Indoor air quality monitor
Hide thumbs Also See for Q-TRAK XP 7585:

Advertisement

Available languages
  • EN

Available languages

  • ENGLISH, page 1

Quick Links

Download this manual
QUICK START GUIDE
™
Q-TRAK
XP
INDOOR AIR QUALITY MONITOR
MODEL 7585
(includes French, German, Simplified Chinese, and Traditional Chinese)
P/N 6013908, REVISION B
JANUARY 2021
_____________________
be protected under other country's trademark registrations. Q-Trak, TrakPro, and BlueSky are
TSI and the TSI logo are registered trademarks of TSI Incorporated in the United States and may
trademarks of TSI Incorporated.

Advertisement

loading
Need help?

Need help?

Do you have a question about the Q-TRAK XP 7585 and is the answer not in the manual?

Questions and answers

Related Manuals for TSI Instruments Q-TRAK XP 7585

Summary of Contents for TSI Instruments Q-TRAK XP 7585

  • Page 1 QUICK START GUIDE ™ Q-TRAK INDOOR AIR QUALITY MONITOR MODEL 7585 (includes French, German, Simplified Chinese, and Traditional Chinese) P/N 6013908, REVISION B JANUARY 2021 _____________________ be protected under other country’s trademark registrations. Q-Trak, TrakPro, and BlueSky are TSI and the TSI logo are registered trademarks of TSI Incorporated in the United States and may trademarks of TSI Incorporated.

  • Page 2: Unpacking And Parts Identification

    Part No. Description Picture Thank you for purchasing a TSI ® Incorporated (TSI ® 800121 Carrying Case Q-Trak™ XP Indoor Air Quality Monitor (IAQ). This guide will help you quickly begin using your monitor. More detailed information is in the Operation Manual located on the included Q-Trak™...
  • Page 3 3. Position the sensor 3. Insert the battery as shown in the picture below, as shown, making keeping the battery wires to the side and clear of the certain the pins battery cover screw. make good contact with the device. Gas sensors can be installed in any available slot.
  • Page 4 need to be repeated unless the battery is replaced or Main Menu disconnected. Operating the Instrument with the To display the Main AC Adapter Menu, select the icon in the upper left The instrument can be operated with or without a battery corner of the header using the A/C adapter.
  • Page 5 GUIDE DE DÉMARRAGE RAPIDE ™ Q-TRAK MONITEUR DE LA QUALITÉ DE L’AIR INTÉRIEUR MODEL 7585 (Contient le français, l’allemand, le chinois simplifié et le chinois traditionnel) P/N 6013908, RÉVISION B JANVIER 2021 _____________________ protégés en vertu des enregistrements de marques déposées d’autres pays. Q-Trak, TRAKPRO et TSI et le logo TSI sont des marques déposées de TSI Incorporated aux États-Unis et peuvent être BlueSky sont des marques déposées de TSI Incorporated.
  • Page 6 Pièces Nous vous remercions d’avoir acheté le moniteur de la Description Une photo qualité de l’air intérieur (IAQ pour « Indoor Air Quality ») 801399 (dioxyde de carbone), Q-Trak™ XP de TSI ® Incorporated (TSI ® ). Ce guide vous NDIR (capteur infrarouge non aidera à...
  • Page 7 Utilisation de l’instrument avec la batterie Installation des capteurs de gaz lithium-ion En plus des capteurs standards intégrés, l’appareil peut La batterie au lithium-ion doit être installée par l’utilisateur accueillir jusqu’à six capteurs de gaz. et complètement chargée avant utilisation. Installez les capteurs de gaz comme suit : Installer la batterie : 1.
  • Page 8 Utilisation de l’instrument avec l’adaptateur Installation de la clé électronique Wi-Fi ® (en option) secteur Si vous l’avez acheté, installez la clé électronique dans le L’instrument peut être utilisé avec ou sans batterie à l’aide de l’adaptateur secteur. port USB situé dans le compartiment de la batterie. Pour utiliser l’instrument avec un adaptateur secteur :...
  • Page 9 Menu principal Manuels, logiciels et autres ressources Pour afficher le Main Menu (Menu Les manuels d’utilisation, les notes d’application et • Principal), d’autres ressources sont disponibles au sélectionnez l’icône téléchargement à l’adresse www.tsi.com/7585, cliquez sur l’onglet « Resources ». dans le coin supérieur gauche de •...
  • Page 10 KURZANLEITUNG ™ Q-TRAK RAUM-LUFTQUALITÄTS-MESSGERÄT MODELL 7585 (enthält Französisch, Deutsch, Chinesisch (vereinfacht) und Chinesisch (traditionell)) VERSIONS-NR.6013908, REVISION B JANUAR 2021 _____________________ TSI und das TSI-Logo sind in den Vereinigten Staaten eingetragene Marken von TSI Incorporated und können unter den Markenregistrierungen anderer Länder geschützt sein. Q-Trak, TrakPro und BlueSky sind Marken von TSI Incorporated.
  • Page 11 Teilnr. Beschreibung Bild Vielen Dank für den Kauf eines TSI ® Incorporated (TSI ® 801399 (Kohlendioxid), NDIR Q-Trak™ XP Raumluftqualitäts-Messgerät (IAQ). Diese (Nichtdispersiver Kurzanleitung wird Ihnen helfen, schnell mit der Infrarotsensor) Inbetriebnahme Ihres Messgeräts zu beginnen. Ausführlichere Informationen finden Sie im 801430 IAQ Multisensor-Gasmodul Bedienerhandbuch, das sich auf dem USB-Stick im...
  • Page 12 Betrieb des Geräts mit dem Lithiumionen- Montage von Gassensoren Akku Zusätzlich zu den standardmäßig eingebauten Sensoren Der Lithiumionen-Akku muss vom Benutzer eingesetzt und kann das Gerät mit bis zu sechs Gassensoren bestückt vor Gebrauch vollständig aufgeladen werden. werden. Einsetzen des Akkus: Montieren Sie die Gassensoren wie folgt: 1.
  • Page 13 Einsetzen des Wi-Fi ® -Dongles (optional) Betrieb des Geräts mit dem Netzteil Falls erworben, setzen Sie den Dongle in den USB-Port Das Gerät kann mit oder ohne Akku über den A/C-Adapter ein, der sich im Akkufach befindet. betrieben werden. Zum Betrieb des Geräts mit dem Netzteil: 1.
  • Page 14 Handbücher, Software und andere Hauptmenü Ressourcen Um das Hauptmenü anzuzeigen, wählen • Bedienerhandbücher, App-Notes und andere Ressourcen stehen unter www.tsi.com/7585 Sie das Symbol Herunterladen zur Verfügung. Klicken Sie auf die in der oberen linken Registerkarte „Ressourcen“. Ecke in jeder Anzeige. •...
  • Page 15 快速入门指南 ™ Q-TRAK 室内空气质量监测仪 7585 型 （包含法语、德语、简体中文和繁体中文） 货号：6013908，修订版 B 2021 一月 _____________________ TSI 和 TSI 徽标是 TSI Incorporated 在美国的注册商标，可能受其他国家/地区商标注册法保护。 Q-Trak、TrakPro 和 BlueSky 是 TSI Incorporated 的商标。...
  • Page 16 货号 说明 图片 ) Q-Trak™ XP 室内空气 感谢您购买 TSI ® Incorporated (TSI ® 804001 USB 线缆 质量监测仪 (IAQ)。本指南将帮助您快速开始使用监测仪。 Q-Trak™ XP USB 随附 闪存盘 更多详细信息，请参阅保存于 800122 交流电源适配器/电源 上的《操作手册》。如果在操作新监测仪时遇到任何问题，请 查阅手册。 Q-Trak™ XP IAQ 监测仪快速 6013908 入门指南 安全性 有关安全信息，请参阅 7585 型 Q-Trak™ XP 室内空气质量 监测仪的使用手册。...
  • Page 17 3. 如 图 所 示 放 置 传 感 3. 如下图所示插入电池，保持电池线位于侧面，并与电池 器 ， 确 保 引 脚 与 设 盖螺钉隔开。 备 充 分 接 触 。 气 体 传 感 器 可 安 装 在 任 何 可 用 插 槽 内 。 听 到...
  • Page 18 仪器使用交流电源适配器工作 主菜单 仪器使用交流电源适配器工作时，配或不配电池皆可。 要显示 Main Menu 仪 器 使 用 交流 电 源 适 （主菜单），请选择显 配器时： 示屏任意页面页眉左 1. 将交流电源适配器 上角的 图标。 插入插座。 2. 将 另 一 端 插 入 仪 器。 Q-Trak™ XP IAQ 监测仪开机 1. 按下然后松开电源按钮 。仪器将在 35 秒内准备就绪。 2.
  • Page 19 快速入門指南 ™ Q-TRAK 室內空氣檢測儀 型號 7585 包含法文、德文、簡體中文和繁體中文 出版編號 6013908 ，修訂版 B 2021 一月 _____________________ TSI 和 TSI 標誌為 TSI Incorporated 在美國的註冊商標，並可能受到其他國家的商標註冊保護。 Q-Trak、TrakPro 和 BlueSky 為 TSI Incorporated 的商標。...
  • Page 20 零件編號 說明 圖片 ) Q-Trak™ XP 室內空 感謝您購買 TSI ® Incorporated (TSI ® 804001 USB 線 氣檢測儀 (IAQ)。本指南可協助您快速開始使用本檢測儀。 Q-Trak™ XP USB 隨身碟 提供本操作手冊的詳細資訊。如 800122 AC 電源變壓器/電源供應器 果您對您的新檢測儀有任何操作上的問題，請參閱本手冊。 Q-Trak™ XP IAQ 檢測儀快速 6013908 安全性 入門指南 如需安全資訊，請參閱 Q-Trak™ XP 室內空氣檢測儀型號 7585 使用手冊。 警告...
  • Page 21 3. 依圖所示放置感應 3. 依下圖所示裝入電池，使電池接線移至一側，以清楚看 器，使特定針腳與 到電池蓋螺絲。 裝置保持良好接 觸。氣體感應器可 安裝在任何可用的 插槽。聽到喀一聲 表示感應器已正確 連接。 4. 將外蓋裝回感應器 模組。 為 Q-Trak™ XP 檢測儀提供電源 Q-Trak™ XP 檢測儀可使用鋰電池或 AC 電源變壓器。 安裝 Wi-Fi ® Dongle ( 選用 如果已購買 Wi-Fi ® Dongle，將它安裝至電池槽內側的 USB 使用鋰電池操作儀器 連接埠。 鋰電池必須由使用者安裝，並已事先充飽電力。 安裝電池： 1. 取下電池槽蓋。 2.
  • Page 22 使用 AC 電源變壓器操作儀器 主選單 本儀器 (裝上或未裝上電池) 可使用 AC 電源變壓器操作。 如要顯示主選單，選 使用 AC 電源變壓器 擇顯示頁面標頭左上 操作本儀器： 角的 圖示。 1. 將 AC 電源變壓器 連接電源插座。 2. 將另一端連接至本 儀器。 將 Q-Trak™ XP IAQ 檢測儀開機 1. 按下再放開電源按鈕 。儀器會在 35 秒內準備就緒。 2. Q-Trak™ XP 檢 測 儀 初 次 開 機 時 ， 會 出 現 歡 迎 使 用 Q-Trak XP 頁面。選擇適合的語言和時區，然後選擇...
