Prueba Del Sentido De Giro - Sonel TKF-13 User Manual

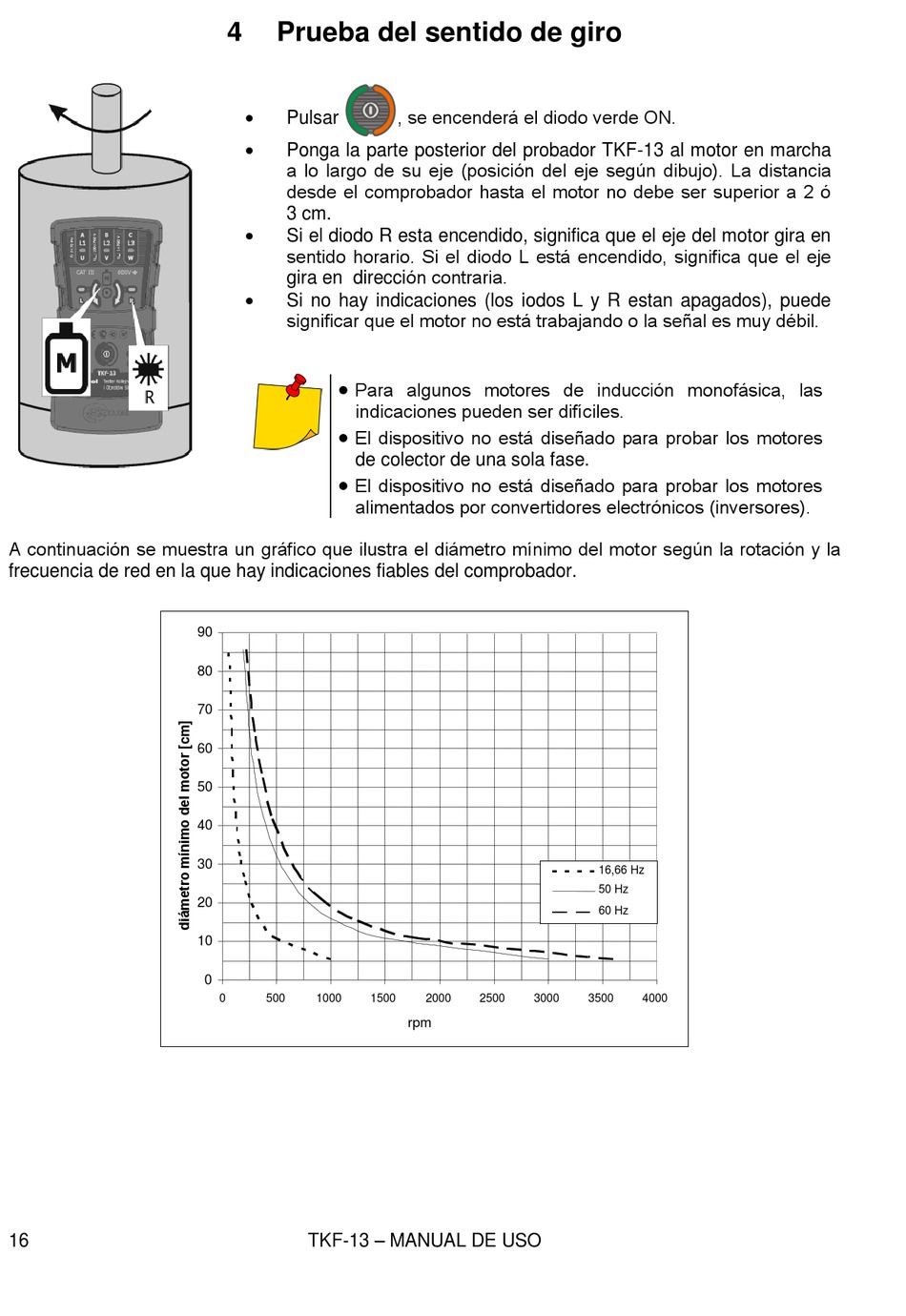

A continuación se muestra un gráfico que ilustra el diámetro mínimo del motor según la rotación y la
frecuencia de red en la que hay indicaciones fiables del comprobador.
16
4

Prueba del sentido de giro


Pulsar

Ponga la parte posterior del probador TKF-13 al motor en marcha
a lo largo de su eje (posición del eje según dibujo). La distancia
desde el comprobador hasta el motor no debe ser superior a 2 ó
3 cm.

Si el diodo R esta encendido, significa que el eje del motor gira en
sentido horario. Si el diodo L está encendido, significa que el eje
gira en dirección contraria.

Si no hay indicaciones (los iodos L y R estan apagados), puede
significar que el motor no está trabajando o la señal es muy débil.

Para algunos motores de inducción monofásica, las
indicaciones pueden ser difíciles.

El dispositivo no está diseñado para probar los motores
de colector de una sola fase.

El dispositivo no está diseñado para probar los motores
alimentados por convertidores electrónicos (inversores).
90
80
70
60
50
40
30
20
10
0
0 500 1000
TKF-13 – MANUAL DE USO
, se encenderá el diodo verde ON.
1500 2000 2500
rpm
16,66 Hz
50 Hz
60 Hz
3000 3500 4000
