Installationsmanual
A-SENSE, A-SENSE-D
CO
/temperaturgivare
2
Allmänt
Luftanalysatorn A-SENSE är konstruerad för att mäta koldioxid och temperatur.
Modell A-SENSE-D har display. Båda är tillgängliga för såväl väggmontering som för
kanalmontering.
Enheten är avsedd att uppkopplas mot datorundercentraler (DUC: ar). De linjära
utgångarna är förprogrammerade som koldioxid- resp. temperaturtransmitter med
bygelbara val 0-10 V / 2-10 V /0-20 mA / 4-20 mA. Omvandlingsområden kan ändras
via en dator (Windows) och programmet UIP (version 5.0 eller högre) och RS232
A232 kommunikationskabeln.
A-SENSE för montering på vägg och UG-A-SENSE för montering i ventilationskanaler
SV – Sida 1
EN – Page 9
Dokument
Rev
IMA 242
3
HFE501
Sid
1 (16)

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the A-SENSE and is the answer not in the manual?

Questions and answers

Related Manuals for SenseAir A-SENSE

Summary of Contents for SenseAir A-SENSE

  • Page 1 /temperaturgivare Allmänt Luftanalysatorn A-SENSE är konstruerad för att mäta koldioxid och temperatur. Modell A-SENSE-D har display. Båda är tillgängliga för såväl väggmontering som för kanalmontering. Enheten är avsedd att uppkopplas mot datorundercentraler (DUC: ar). De linjära utgångarna är förprogrammerade som koldioxid- resp. temperaturtransmitter med bygelbara val 0-10 V / 2-10 V /0-20 mA / 4-20 mA.
  • Page 2 Monteringsanvisning Montering av A-SENSE för vägg, se nedan. Montering av UG-A-SENSE för ventilationskanal, vänligen se separat monteringsanvisning. För elektrisk installation, se sidan 4. Isärtagning av mätaren 1 överdel 2 front bestående av mellanplatta med faststiftat lock 3 bakstycke 4 skruv 5 etikett med inställningar...
  • Page 3 Uppsättning av mätaren Bakstycket skruvas fast i väggen A Stick in hakarna i hålen i övre delen av bakstycket Skruvskallens diameter skall vara max 7,5 mm B Tryck in fronten mot bakstycket så att den låses Skruvskallens höjd skall vara max 2,5 mm av hakarna i frontens nederkant.

  • Page 4: Elektriska Anslutningar

    är negativ pol i DC kraftsystem och nollan i AC system (halvvågslikriktning). En enda transformator kan användas för hela systemet. Not 2: A-SENSE kan leverera spännings- eller strömutgång för Out(1) / Out(2) (väljes oberoende av varandra med byglar). Både ström- och spänningsutgång kan ha startpunkt vid 0% (0-10V eller 0- 20mA) eller 20% (2-10V eller 4-20mA).
  • Page 5 Kretskort till A-SENSE Plintanslutningar och byglar för väggmonterad mätare ses till höger. Mörkare positioner är grundinställningar. Plintarna och byglarna är placerade under överdelen Anslutning av UG-A-SENSE via skruvplinten vid kanalmontering. Dokument IMA 242 5 (16) HFE501...
  • Page 6 Självdiagnostik Systemet innehåller en fullständig självdiagnostik som utförs automatiskt varje gång spänningen slås på. För A-SENSE kontrolleras interna spänningsregulatorer och utgångar. Dessutom kontrolleras hela tiden att sensorn fungerar genom att mätvärdet kontrolleras mot godkänt mätområde. Funktionskontrollen returnerar en felkod till systemets RAM-minne.
  • Page 7 Felkoder och föreslagna åtgärder Bit # Felkod Felbeskrivning Föreslagna åtgärder Allvarligt fel Försök att starta om mätaren genom att koppla från/ till matningsspänningen. Kontakta återförsäljaren Reserverad Beräkningsfel Försök att starta om mätaren genom att Indikerar fel EEPROM- konfigurering. koppla från/ till matningsspänningen. Kontrollera inställning och konfigurering med mjukvaran UIP version 5.0 eller högre.
  • Page 8 Underhåll Mätaren A-SENSE är i grunden underhållsfri. En intern självkalibreringsfunktion justerar CO sensorns långtidsdrift. För att säkerställa högsta noggrannhet rekommenderas kalibrering av mätaren vart femte år (om inga speciella incidenter har inträffat). En nollkalibrering kan göras med en PC och mjukvaran UIP software version 5.0 (eller högre).

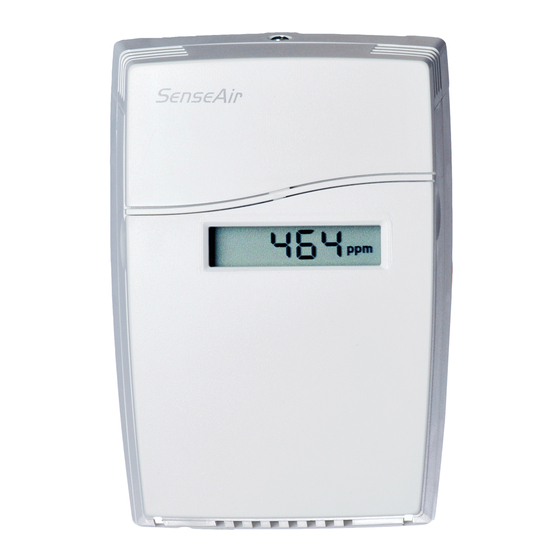

  • Page 9 General The IAQ-sensor product A-SENSE is used to measure indoor air carbon dioxide concentration and temperature in rooms. A-SENSE - D is the display model with a LCD. Both are available for wall mounting as well as for duct mounting.

  • Page 10: Mounting Instruction

    Mounting instruction Wall mounting of A-SENSE see below. Duct mounting of UG-A-SENSE, please see separate mounting instruction. For electrical installation, see page 12. Dismounting of the sensor 1 top part 2 front part 3 wall plate 4 screw 5 label with...

  • Page 11: Mounting Of The Sensor

    Mounting of the sensor The wall plate is screwed onto the wall A Put the top tabs of the front part into the top The screw head diameter should be max 7,5 mm holes of the wall plate. The screw head height should be max 2,5 mm B Press the lower edge of the case onto the wall plate to latch Wall mounting...

  • Page 12: Electrical Connections

    (halfwave rectifier). A single transformer may be used for the entire system. Note 2: A-SENSE can deliver a voltage or a current loop for Out(1)/ Out(2). To change between voltage and current output mode the hardware jumpers are used. There is one jumper for Out(1) and one for Out(2), so that one output can be a voltage output and the other a current output.
  • Page 13 The A-SENSE printed circuit board. The connection terminal area for wall mounted sensors is enlarged at right. Darker positions are default. The terminals and jumpers are placed under the top part. Connection of the UG-A-SENSE via screw terminal at duct mounting.

  • Page 14: Output Configurations

    Out(2) Voltage Connection in position Voltage provides 0/2-10VDC output range for Out(2). Table II. Configuration jumpers for A-SENSE Self-diagnostics The system contains complete self-diagnostic procedures. A full system test is executed automatically every time the power is turned on. In addition, constantly during operation, the sensor probes are checked against failure by checking the valid dynamic measurement ranges.
  • Page 15 Error code and action plan Error Error description Suggested action code Try to restart sensor by power Fatal Error OFF/ON. Contact local distributor Reserved Algorithm Error. Try to restart sensor by power Indicate wrong EEPROM OFF/ON. configuration. Check detailed settings and configuration with UIP software version 5.0 and higher.

  • Page 16: Maintenance

    Maintenance The A-SENSE is basically maintenance free. An internal self-adjusting calibration function takes care of normal long term drift associated to the CO sensor. To secure the highest accuracy, a time interval of five years is recommended between CO calibrations, unless some special situations have occurred. A zero calibration can be performed by use of a PC together with the UIP software version 5.0 (or higher).
