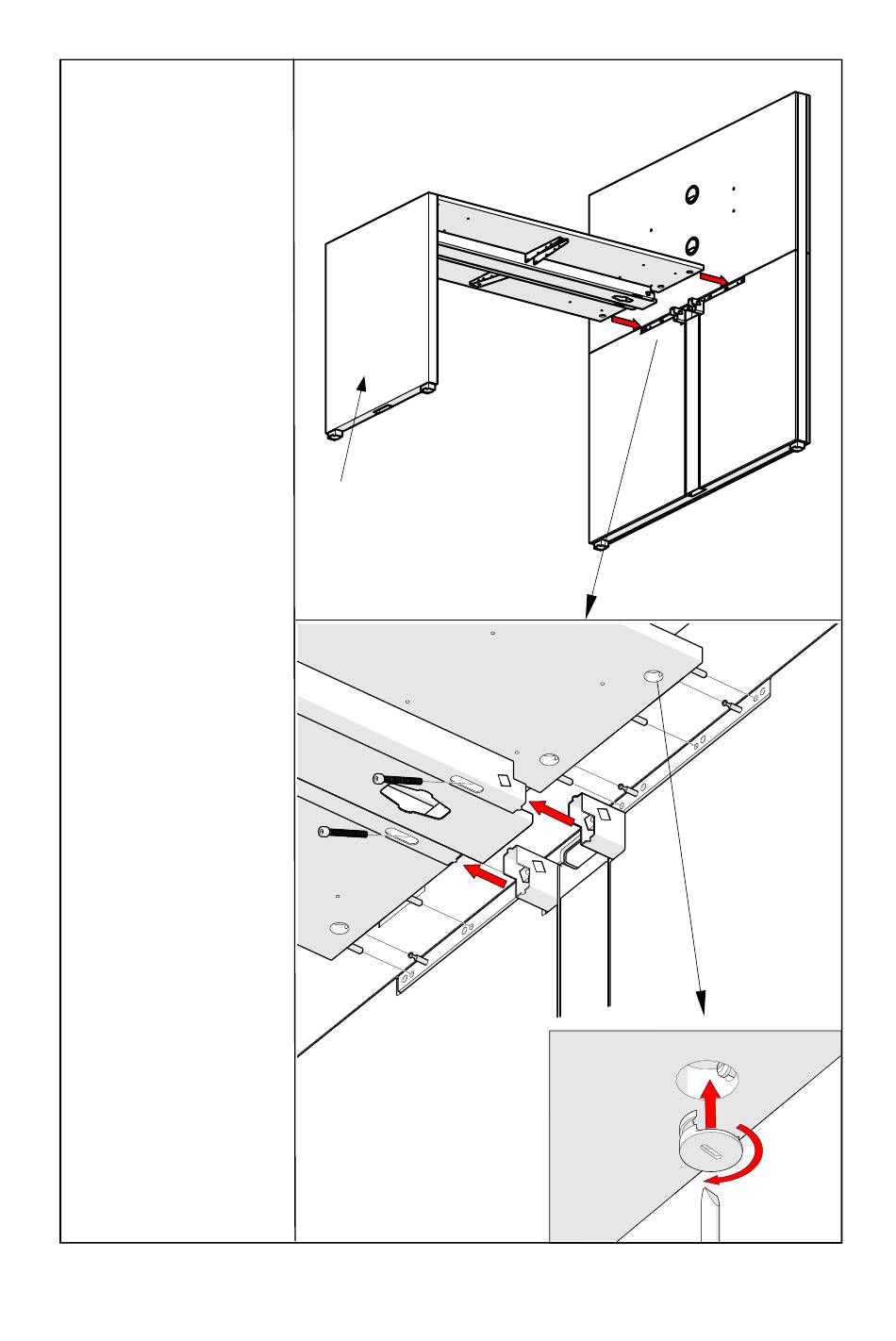

17. Medienwand,

Tischplatte montie-

ren

Exzenterbolzen (a) in

Wand, Dübel (b) in Tisch-

platte einbringen. Tisch-

platte an Wand setzen.

Längstraversen mittels

Zylinderschrauben (c) an

Wand montieren, mit Hilfe

eines Sechskantschlüssels

festziehen (24 Nm).

Exzenter (d) einsetzen und

verriegeln. Abdeckung auf

Exzenter setzen (ohne

Abb.)

Tischwangenmontage wie

in Bild 1 beschrieben.

(c)

(b)

(a)

(d)
