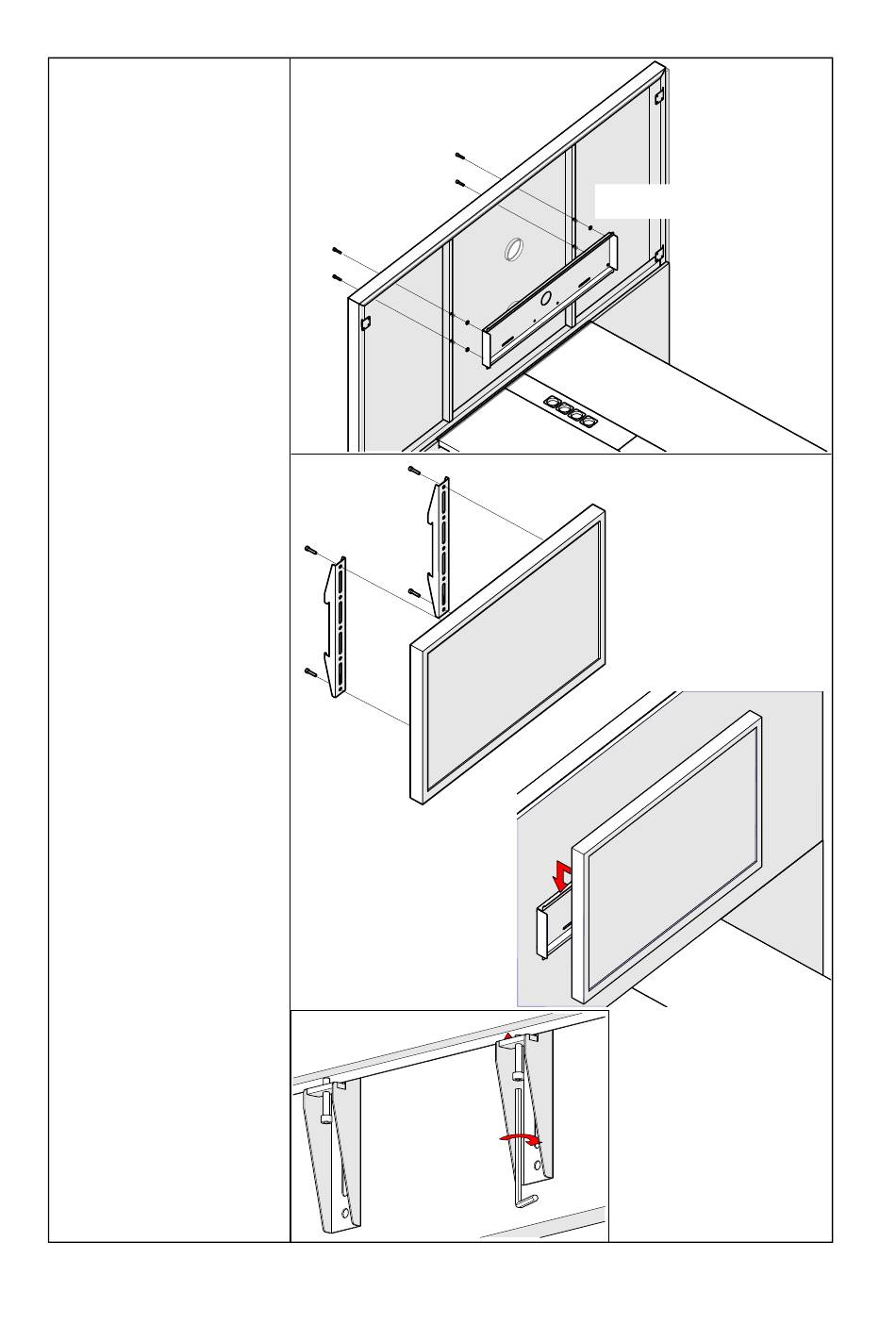

19. Medienwand,

Bildschirm montieren

Hintere Blende aushängen.

Bildschirmhalter (a) mon-

tieren.

Konsolen (b) an Bildschirm

befestigen.

Achtung: Bedienungsan-

leitung des Herstellers be-

achten.

Konsolen auf Halter setzen

angegebenen Schrauben

sichern (d).

Zylinderschrauben

M6x25 (SW 5)

(b)

max.Tragkraft: 35 kg

Ansicht von hinten, innen

(d)

Zylinderschrauben

M6x35 (SW 5)

U-Scheiben

(a)

(c)
