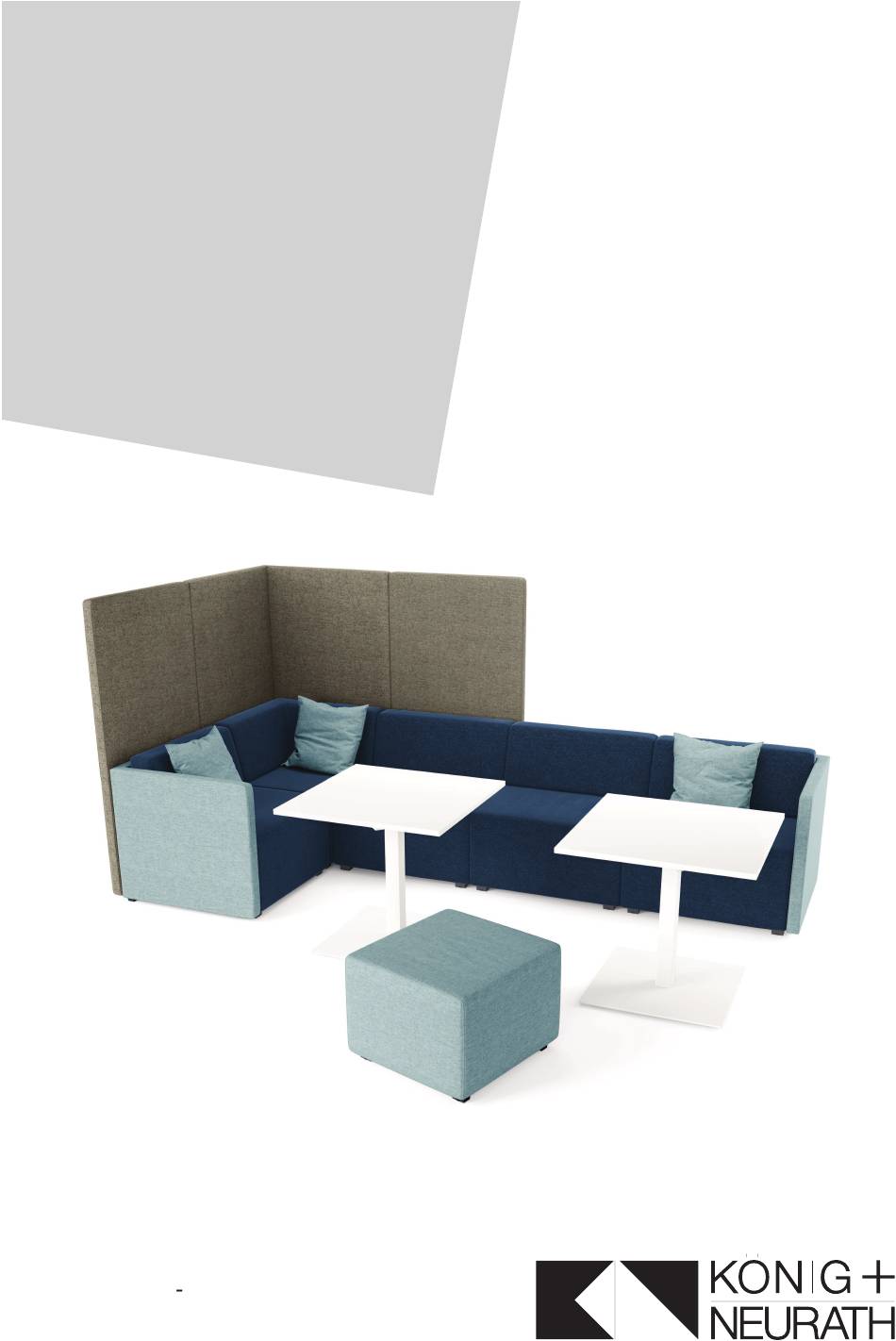

- Page 1 NET.WORK.PLACE MODULARES LOUNGESYSTEM MODULAR LOUNGE SYSTEM MONTAGE UND BEDIENUNGSANLEITUNG ASSEMBLY AND OPERATING INSTRUCTIONS...
-
Page 3: Table Of Contents
D INHALT Vorwort, Anwendungsbereich Sicherheitshinweise Tischbrücke mit Stahlrahmen montieren Tischbrücke mit Holztraversen montieren Polsterelemente, Möbelverbinder montieren Polsterelemente, Anstellelement ausrichten Polsterelemente, Akustikaufsatz montieren Modulbox, Leuchte montieren Wandelemente verbinden Fußausleger montieren Medienwand, Tischplatte montieren Medienwand, Monitor montieren Medienwand, Blenden entfernen Besprechungstisch mit Schiebeplatte Pflege- und Reinigungshinweise EN CONTENTS Introduction, area of application... -
Page 4: Vorwort, Anwendungsbereich
VORWORT Sehr geehrte Kundin, sehr geehrter Kunde, Sie haben sich für ein Markenprodukt aus dem Hause König+Neurath entschieden. Damit dieses Möbel zu Ihrer Zufriedenheit funktioniert, lesen Sie bitte diese Anweisungen aufmerksam durch und beachten Sie die angegebenen Sicherheitshinweise. ANWENDUNGSBEREICH Die Möbel sind nicht für den Einsatz im Werkstatt- oder Lagerbereich geeignet. -
Page 5: Sicherheitshinweise
SICHERHEITSHINWEISE Bitte darauf achten, dass bei Elektrifizie- rung der Möbel, die Stromkabel nicht ein- geklemmt werden. Es darf keine Flüssigkeit in die/den elek- trifizierte/n Wand oder Tisch gelangen. Leuchten: Nur die angegebenen Leuchtmittel verwenden! SAFETY INSTRUCTIONS Please ensure that power cables are not trapped when connecting the furniture to the mains. -
Page 6: Tischbrücke Mit Stahlrahmen Montieren
TISCHBRÜCKE MIT STAHLRAHMEN MONTIEREN FITTING BENCH WITH STEEL FRAME Exzenterbolzen (A) und Dübel (B) einsetzen Insert eccentric bolts (A) and dowels (B) M8x70 (SW6) 24 Nm Exzenter einsetzen und verriegeln Insert and lock eccentric Höhenversteller Levelling adjustment... -
Page 7: Tischbrücke Mit Holztraversen Montieren
TISCHBRÜCKE MIT HOLZTRAVERSEN MONTIEREN FITTING BENCH WITH WOODEN CROSSBEAMS Tischplatte Table top Holztraversen Wooden crossbeams Exzenterbolzen eindrehen Screw in eccentric bolt... - Page 8 TISCHBRÜCKE MIT HOLZTRAVERSEN MONTIEREN FITTING BENCH WITH WOODEN CROSSBEAMS 68 mm Dübel (D) einsetzen, Gewindebolzen (E) eindrehen Insert dowels (D), Screw in threaded bolts (E) Kabelwanne einhängen Fitting cable tray...
-
Page 9: Polsterelemente, Möbelverbinder Montieren
POLSTERELEMENTE, MÖBELVERBINDER MONTIEREN UPHOLSTERED ELEMENTS, FITTING CONNECTORS Ansicht von unten View from below 20 mm 20 mm Verbinder (A+B) anschrauben click! Screw on connector (A+B) POLSTERELEMENTE, ANSTELLELEMENT AUSRICHTEN UPHOLSTERED ELEMENTS, ALIGN DOCKING MODULE... -
Page 10: Polsterelemente, Akustikaufsatz Montieren
POLSTERELEMENTE, AKUSTIKAUFSATZ MONTIEREN UPHOLSTERED ELEMENTS, FITTING ACOUSTIC COVER Achtung! Rückwand ist lose Caution! Rear panel is loose... -
Page 11: Modulbox, Leuchte Montieren
MODULBOX, LEUCHTE MONTIEREN MODULE BOX, FITTING LAMP Bitte folgendes Leuchtmittel verwenden: M8x10 Energiesparlampe, Kugelform, 20 Watt, (SW5) Lichtfarbe: Warmweiß, Sockel E27 Leuchtenstab von unten Please use the following illuminant: verschrauben. Energy-saving lamp, spherical shape, 20 Watt, light colour: Fitting lamp rod Warm white, E27 base from below. -
Page 12: Wandelemente Verbinden
WANDELEMENTE VERBINDEN CONNECTING WALL ELEMENTS Klettverschluss Velcro Höhenversteller Levelling adjustment Ausrichten! Abdeckstreifen Align! Cover strip FUSSAUSLEGER MONTIEREN FITTING CANTILEVER FOOT M6x50 demontieren (SW5) dismantle Fußausleger, ganz Fußausleger, halb Cantilever foot, two-sided Cantilever foot, one-sided Hinweis: Bei linearer Aufstellung kommt an jeder zweiten Wand ein Fußausleger zum Einsatz, Höhenversteller Abstand max.1600 mm. -
Page 13: Medienwand, Tischplatte Montieren
MEDIENWAND, TISCHPLATTE MONTIEREN MEDIA WALL, FITTING TABLE TOP Tischwangenmontage wie auf Seite 6 beschrieben. Fit slab end leg as described on page 6. Exzenterbolzen (A) in Wand und Dübel (B) in Tischplatte einsetzen. Insert eccentric bolts (A) into wall and dowels (B) into table top. -
Page 14: Medienwand, Monitor Montieren
MEDIENWAND, MONITOR MONTIEREN MEDIA WALL, FITTING MONITOR M6x25 U-Scheiben (SW5) Washers max. Belastung: 35 kg maximum load: 35 kg Achtung: Herstellerinformation des Monitors beachten. Caution: Observe the manufacturers information of the monitor. Ansicht von hinten, innen Rear view, inside M6x35 (SW5) -
Page 15: Medienwand, Blenden Entfernen
MEDIENWAND, BLENDEN ENTFERNEN MEDIA WALL, REMOVE PANELS Hinweis: Erst obere Blende (A), dann untere Blende (B) aushängen. Note: First remove upper panel (A), then lower panel (B). BESPRECHUNGSTISCH MIT SCHIEBEPLATTE MEETING TABLE WITH SLIDING TOP... -
Page 16: Pflege- Und Reinigungshinweise
PFLEGE UND REINIGUNGSHINWEISE Kunststoff- und Metalloberflächen: Oberfläche mit einem Staubtuch reinigen. Bei Verschmutzungen warmes Wasser verwenden und/oder einen milden Reiniger, da- nach trocken wischen. Achtung: Keine scheuernden Reinigungsmittel verwenden! Diese können zu bleibenden, optischen Schäden führen. Echtholzoberflächen: Oberfläche mit einem Staubtuch reinigen. Bei Verschmutzungen ein angefeuchtetes Reinigungstuch und einen Neutralreiniger verwen- den, danach trocken wischen. -
Page 17: Care And Cleaning Information
CARE AND CLEANING INFORMATION Melamine-coated and metal surfaces: Clean the surface with a duster. Use warm water and/or a mild clea- ner to remove marks, then wipe dry. Caution: Do not use abrasive cleaners! This can cause permanent visible damage. Natural wood finishes: Wipe the surface with a duster. - Page 20 Deutschland König + Neurath AG Industriestraße 1–3 61184 Karben T +49 6039 483-0 info@koenig-neurath.de Great Britain König + Neurath (UK) Ltd. Ground and Lower Ground Floor 75 Farringdon Road London EC1M 3JY T +44 20 74909340 info@koenig-neurath.co.uk Nederland König + Neurath Nederland Beethovenstraat 530 1082 PR Amsterdam T +31 20 4109410...
