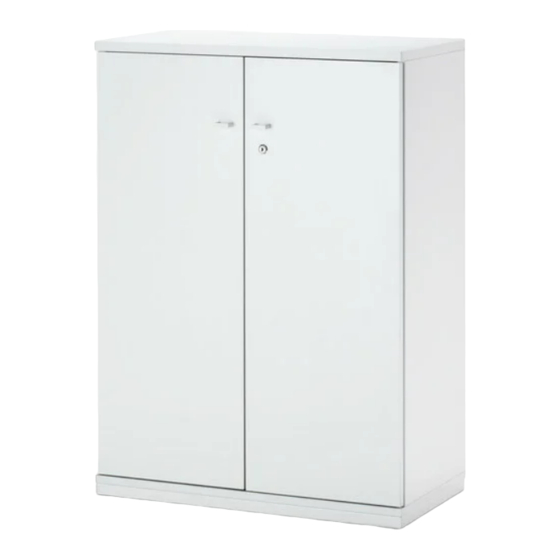

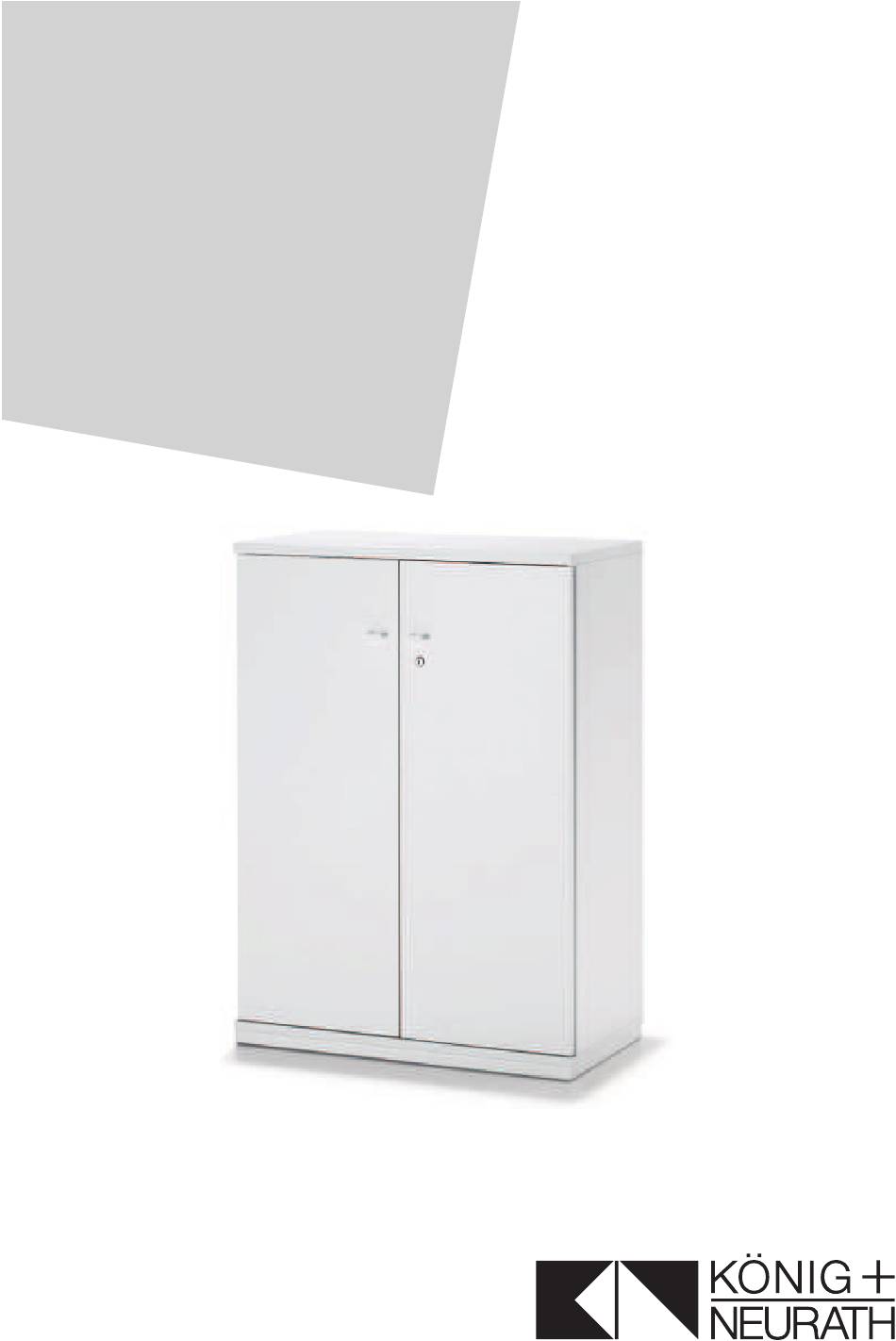

- Page 1 ACTA.CLASSIC STAURAUMPROGRAMM STORAGE RANGE MONTAGEANLEITUNG ASSEMBLY INSTRUCTIONS...
-
Page 3: Table Of Contents
D INHALT Anwendungsbereich, Transport Sicherheitshinweise Schranksockel ausrichten Griff montieren Türen ausrichten (verdecktes Scharnier) Türen ausrichten (sichtbares Scharnier) Einlegeboden einsetzen Belastung Einlegeboden Kippsicherung Aufsatzschrank montieren Korpusverbindung Schiebetürjustierung Schiebetüren demontieren Gegengewicht montieren Teleskoprahmen montieren 14-15 Blendenjustierung EN CONTENT Area of application, transport Safety instructions Levelling the plinth Fitting handle... -
Page 4: Anwendungsbereich, Transport
ANWENDUNGSBEREICH Die Möbel sind nicht für den Einsatz im Werkstatt- oder Lagerbereich geeignet. Sie sind nicht für den Einsatz in Feuchträumen geeignet. TRANSPORT Vor dem Umstellen, Stauraum entleeren und den Schrank verschließen, die Türen gegebenenfalls mit Klebeband sichern. AREA OF APPLICATION The furnitures are not suitable for use in the work- shop or in storage area, not also in wet areas. -
Page 5: Sicherheitshinweise
SICHERHEITSHINWEISE Bei Anlieferung im Winter (unter 0° Celsius) darauf achten, dass der Schrank vor der ersten Benutzung Raumtemperatur erreicht hat. Schränke ab 5 bzw 6 Ordnerhöhen benötigen eine Kippsicherung. Bei Nichtbeachtung droht Lebensgefahr! Durch das Umkippen des Mö- bels kann es zu schwerwiegende Verletzun- ungen kommen. -
Page 6: Schranksockel Ausrichten
SCHRANKSOCKEL AUSRICHTEN LEVELLING THE PLINTH (SW5) GRIFF MONTIEREN FITTING HANDLE TÜREN AUSRICHTEN (VERDECKTES SCHARNIER) ALIGN DOORS (CONCEALED HINGE) Horizontale Richtung mit Schraube (A) einstellen. Vertikale Richtung mit Schraube (B) einstellen. Tiefenverstellung mit Schraube (C). Adjust horizontal direction with screw (A). Adjust vertical direction with screw (B). -
Page 7: Türen Ausrichten (Sichtbares Scharnier)
TÜREN AUSRICHTEN (SICHTBARES SCHARNIER) ALIGN DOORS (VISIBLE HINGE) Schrauben (A) lösen. Vertikale Richtung mit Schraube (B) einstellen. Schrauben (A) festziehen. Sicherungsschraube (C) eindrehen. Einstellen des Fugenbildes mit Schraube (D). Loosen screws (A). Adjust vertical direction with screw (B). Tighten screws (A). Tighten locking screw (C). -
Page 8: Belastung Einlegeboden
BELASTUNG EINLEGEBODEN SHELF LOAD CAPACITY Schrankbreite Cupboard width 794,01 mm 794,01 mm Tiefe 416,00 mm 416,00 mm Depth 75 kg/m² Typ Flügeltür-, Kombischränke, Regale Type hinged door, combi cupboards, shelving units Schrankbreite: 1000 1000 1200 1200 geteilt/divided geteilt/divided Cupboard width: Tiefe 320 7,9 kg 10,9 kg... -
Page 9: Kippsicherung
KIPPSICHERUNG ANTI TILT Verwendung bei: Regale ab 5 OH Flügeltürschränke ab 5 OH Schiebetürschränke ab 6 OH Seitenrollschränke ab 6 OH Grund- mit Aufsatzschränken ab 6 OH Use for: Shelving units from 5 FH Hinged door cupboards from 5 FH Sliding door cupboards from 6 FH Tambour cupboards from 6 FH Cupboards with top-mounted cupboard... -
Page 10: Aufsatzschrank Montieren
AUFSATZSCHRANK MONTIEREN FITTING TOP MOUNTED CUPBOARD max. 5 kg Push to open... -
Page 11: Korpusverbindung
KORPUSVERBINDUNG CONNECTING CARCASSES durchbohren/drilling through Hinweis: Das Durchbohren beschädigt die Außenfläche der Seite. Note: Drilling will damage the surface of cupboard side. Schränke zuein- ander ausrichten. Align cupboards to each other. SCHIEBETÜRJUSTIERUNG SLIDING DOOR ADJUSTMENT Höheneinstellung der Türen Height adjustment of doors Ansicht von innen View from inside... -
Page 12: Schiebetüren Demontieren
SCHIEBETÜREN DEMONTIEREN REMOVING SLIDING DOORS Ansicht von innen View from inside... -
Page 13: Gegengewicht Montieren
GEGENGEWICHT MONTIEREN FITTING COUNTERWEIGHT Achtung: Bei Einsatz von einem Teleskoprahmen muss ein Gegengewicht eingebaut werden. Bei jedem weiteren Teleskoprahmen ist eine Auslaufsperre notwendig. Caution: When using a pull-out filing frame, a counter- weight must be installed. For every additional pull-out filing frame, a sa- fety interlock is required. -
Page 14: Teleskoprahmen Montieren
TELESKOPRAHMEN MONTIEREN FITTING PULL OUT FILING FRAME ø6,3x14... - Page 15 TELESKOPRAHMEN MONTIEREN FITTING PULL OUT FILING FRAME click! click!
-
Page 16: Blendenjustierung
BLENDENJUSTIERUNG FRONT ADJUSTMENT vertikale Ausrichtung vertical alignment Neigungsverstellung Tilt adjustment + (vor) / - (zurück) + (forwards) / - (backwards) - Page 18 Deutschland König + Neurath AG Büromöbel-Systeme Industriestraße 1–3 61184 Karben T +49 6039 483-0 info@koenig-neurath.de Great Britain K + N International (Office Systems) Ltd 52 Britton Street London EC1M 5UQ T +44 20 74909340 info@koenig-neurath.co.uk Nederland König + Neurath Nederland Office Furniture Beethovenstraat 530 1082 PR Amsterdam...
