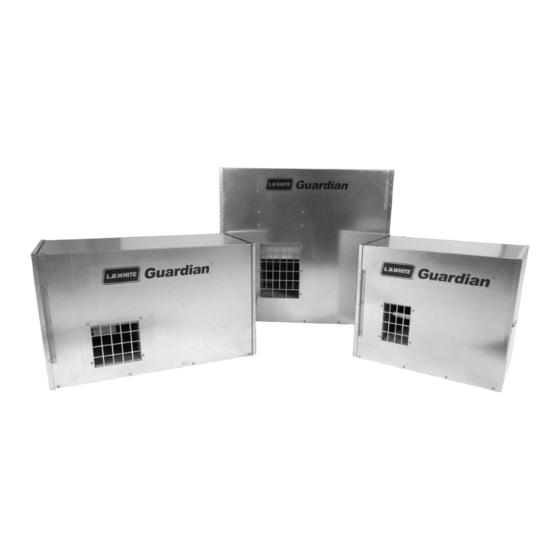

L.B. White Guardian AW060 Owner's Manual And Instructions

Agricultural animal confinement building brood heaters
Hide thumbs Also See for Guardian AW060:
Table of Contents

Advertisement

Quick Links

Download this manual
本手册可于www.lbwhite.com网站在线查看
所有用户请注意
本育雏取暖器是作为向
农用牲畜棚舍供暖的燃
气直燃循环育雏取暖器
而设计和开发， 经批准可
安装于室内或室外。 倘若
您想要把本产品用于并非
其预期用途的任何场合，
请咨询当地代理或美国
L. B. White， 后者的电话
是001-608-783-5691。
www.lbwhite.com
请参见
内部装配
说明
适用海拔高度信息详见内封面。
供暖创新解决方案的世界提供商
地址：411 Mason Street, Onalaska, WI USA 54560；美国威斯康星州奥纳拉斯卡市  • 001-608-783-5691
•  +1 608 783 5691  •  ：+1 608 783 6115 (传真)  •  www.lbwhite.com
Guardian
农用牲畜棚舍育
雏取暖器
恭喜!
您购买了时下最好的农用棚舍育雏取暖器。
您的新L.B.White育雏取暖器包含了由最富经验的供暖
产品制造商利用最先进的技术， 为您带来更大收益。
我们L.B. White公司全体同仁真诚感谢您对本公司产
品的信赖， 并且欢迎您提出宝贵意见和建议......请拨电
话001-608-783-5691或寄电邮至customerservice@
lbwhite.com， 即可与我们联系。
用户手册与说明
AW060
17.6
丙烷、丙烷丁烷或
AW100
29.3
者天然气三种燃
AW250
73.3
料配置
AW325
95.3
扫描本QR码
用您的智能电话或
访问http://i.youku.com/lbwhite
即可观看L.B.White公司育雏取暖器
的维护录像。*
*   须 在您的安卓或苹果手机上安
装二维码识别应用程序

Advertisement

Chapters

Table of Contents
loading
Need help?

Need help?

Do you have a question about the Guardian AW060 and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for L.B. White Guardian AW060

Summary of Contents for L.B. White Guardian AW060

  • Page 1 用户手册与说明 Guardian AW060 17.6 丙烷、丙烷丁烷或 AW100 29.3 农用牲畜棚舍育 者天然气三种燃 AW250 73.3 料配置 雏取暖器 AW325 95.3 本手册可于www.lbwhite.com网站在线查看 所有用户请注意 本育雏取暖器是作为向 农用牲畜棚舍供暖的燃 气直燃循环育雏取暖器 而设计和开发， 经批准可 安装于室内或室外。 倘若 您想要把本产品用于并非 其预期用途的任何场合， 请咨询当地代理或美国 L. B. White， 后者的电话 恭喜! 是001-608-783-5691。   您购买了时下最好的农用棚舍育雏取暖器。 www.lbwhite.com 您的新L.B.White育雏取暖器包含了由最富经验的供暖 产品制造商利用最先进的技术， 为您带来更大收益。 我们L.B. White公司全体同仁真诚感谢您对本公司产 品的信赖， 并且欢迎您提出宝贵意见和建议……请拨电 话001-608-783-5691或寄电邮至customerservice@ lbwhite.com，...

  • Page 2: Table Of Contents

    农用牲畜棚舍育雏取暖器 Guardian ® 目录 育雏取暖器规格 ....................4 一般信息 ......................5 安全注意事项 ...................... 6 安装说明   - 通用须知 ...................... 9   - 空气分流器安装说明 ................11   - 悬挂说明 ....................11   - 沉积物捕集器组件 ..................12   - 恒温器安装 ....................12   - 手动截流阀、软管及调压阀组件 ............12 启动说明 ......................13 停机说明 ......................13 清洁说明 ......................14 保养说明 ......................15 维护说明...
  • Page 3 农用牲畜棚舍育雏取暖器 Guardian ® 通用危害警告 ■   失 于遵守随本育雏取暖器提供的注意事项和说明能够导致： —  死亡 —  严重身体受伤或烧伤 —  由起火或爆炸造成的财产损坏或损失 —  因缺乏足够的空气供应或一氧化碳中毒而窒息   —  触电 ■ 安装或使用本产品前请通读本《用户手册》。 ■   本 育雏取暖器应只由经过适当培训的维修人员进行修理或安装。 ■ 请保存本《用户手册》以备日后使用和参考。 ■   《 用户手册》和更换标签可免费提供。请参看网站，或拨+1-608-783-5691与 L.B.White公司联系以得到协助。 警告 ■   在 育雏取暖器的燃气入口处必须提供适当的燃气供应压力。 ■   适 当的燃气供应压力请参阅育雏取暖器的参数标牌。 ■   在 育雏取暖器入口处高于最大入口压力的燃气压力能够造成起火或爆炸。 ■   起 火或爆炸能够导致严重受伤、死亡、棚舍毁损或牲畜损失。 ■   在 育雏取暖器入口处低于规定最小入口压力的燃气压力可能造成不当燃烧。 ■  ...

  • Page 4: 育雏取暖器规格

    农用牲畜棚舍育雏取暖器 Guardian ® 育雏取暖器规格 AW060 AW100 AW250 AW325 最大输入/小时 (千瓦) 17.6 29.3 73.3 95.3 支持燃烧的必要通风量 1,885 2,485 (立米/小时) 在燃烧器歧管入口处 丙烷 2.50/25.5/10.0 2.0/20.0/8.0 实现输入调节的合格 天然气 1.0/10.0/4.0 0.95/0.9/3.5 入口燃气供应压力 (千帕/毫巴/英寸水 丁烷丙烷 2.50/25.5/10.0 2.24/22.4/ 柱） 在育雏取暖器入口处 丙烷 最大 3.40/34.0/13.5 实现输入调节的合格 最小 2.74/27.4/11.0 入口燃气供应压力 （千帕/毫巴/英寸水 天然气...

  • Page 5: 一般信息

    农用牲畜棚舍育雏取暖器 Guardian ® 一般信息 本《用户手册》涵盖本育雏取暖器通常使用 如需协助，或有关于本设备或其应用的任何疑 的全部选项和附件。然而，用户购买的配置 问，请洽当地的L. B. White产品经销商或美国 可能并未包括某些选项或附件。 L. B. White。   在打电话寻求技术服务协助或其他具体信息 美国L.B.White的方针是不断完善其产品， 时，请切记准备好型号、配置号及序号。这 并因此保 留不经通知而更改规格与设计的权 些信息都在参数标牌上。参数标牌位于燃烧 利。 器端或马达端门的内侧。 本手册将告诉您如何操作和保养您的设备。 请让合格安装人员与您一起浏览本手册， 从而让您完全理解此育雏取暖器及其工作 原理。 燃气供应管线安装、育雏取暖器安装、以及 育雏取暖器维修，都需要持续的专家培训和 对燃气育雏取暖器的知识，并且不应由非合 格人员来尝试进行。必要资格的定义请见第 7页。   用户手册 • Guardian...

  • Page 6: 安全注意事项

    农用牲畜棚舍育雏取暖器 Guardian ® 安全注意事项 警告 窒息危险 ■ 请勿用本育雏取暖器向人类住所供暖。 ■ 请勿用于不通风场所。 ■ 助燃空气和通风的流动不得有任何阻碍。 ■ 必须提供适当通风，从而可以支持所用育雏取暖器的助燃空气要求。 ■   请 参阅育雏取暖器的《用户手册》、育雏取暖器的参数铭牌，或者与L.B. White公司联系， 确定育雏取暖器的助燃空气通风要求。 ■ 缺乏适当的通风将导致不当燃烧。 ■   不 当燃烧能够让人一氧化碳中毒，从而造成严重伤害或死亡。一氧化碳中毒的症状可能包括 头痛、头晕或者呼吸困难。 ■ 不当燃烧影响牲畜的症状可能为疾病、饲料转化率降低或死亡。 燃气气味 气味消退 -- 没有闻到 气味 液化石油气和天然气含有人造添味剂，目的在 于能够探测到燃气泄漏。倘若发生燃气泄漏， 您应能够闻到气味。这是您需要立即采取行 ■   有 些人嗅觉不好。有些人闻不到液化气或 动的信号！ 天然气中所添加的人造化学物质的气味。 您必须确定您能够闻到这些燃气中的添味 ■   请 勿采取任何有可能点燃燃气的行动。请勿 剂。 操作电开关。请勿拔出任何电源或延长线插 ■   请 学习识别液化气和天然气的气味。当地 头。请勿划着火柴或有任何其他火焰。请勿...
  • Page 7 农用牲畜棚舍育雏取暖器 Guardian ® 注意 -- 需要牢记的关键点！ ■   液 化气和天然气具有独特的气味。学习识 2.   L . B. White 育雏取暖器的全部安装和应用 别这些气味。（请参阅前面的“燃气气 都必须遵守当地、包括适用的燃气系统、 味”和“气味消退”两节。） 燃气安装、电气及安全规范。您当地的燃 ■   如 果您未曾接受维修液化气和天然气育雏 气供应商、有执照电工、消防队或类似的 取暖器的适当培训，请勿试图点燃育雏取 政府部门、或您的保险代理，将能够帮助 暖器，进行维修，或者对使用液化气或天 您确定规范要求。 然气燃料系统的育雏取暖器做出任何调 整。 3.   请 勿移动、搬运或维修在运行中或接有电 ■   即 便您未曾接受维修育雏取暖器的适当培 源或燃料的育雏取暖器。 训，请始终对液化气和天然气的气味保持 高度警惕。 4.   本 育雏取暖器可安装在需要彻底冲洗的 ■   围 绕育雏取暖器及在育雏取暖器的连接处 区域。本育雏取暖器只可清洗外壳组 （例如软管和接头等等）定期进行“嗅闻...
  • Page 8 农用牲畜棚舍育雏取暖器 Guardian ® 10.   在 育雏取暖器安装后、牲畜入住棚舍前 或搬移时，检查有无燃气泄漏且功能是 否正常。 11.   在 重新迁入牲畜前且至少每年一次，应 由合格维修人员检查育雏取暖器是否工 作正常。 12.   倘 若育雏取暖器近期内不会用于给牲畜 供暖，请关闭燃气供应。 13.   育 雏取暖器配备三线电力系统。火线、 零线和地线。育雏取暖器的电源线可带 或者不带插头，并且插头带有或者没有 地线插销。在任何情况下，育雏取暖器 必须使用电源线中的地线正确连接至接 地电源。未能正确使用接地插座会导致 触电、人身伤害或者死亡。 14.   热 表面点火育雏取暖器将最多进行三次 试点火。倘若在第三次后依然未能点 燃，控制系统就会“锁住”燃气控制 阀。倘若在系统锁住后闻到燃气气味， 立即关闭所有供应阀门。在确定可能集 聚的所有燃气都已清除前，请勿重新点 火。无论如何，都应等候至少5分钟再 重新点火。 15.   就 悬挂式安装而言，与育雏取暖器直接 连接的刚性管道或铜管可能造成燃气在 运动中泄漏，因此绝对不得采用。在悬...

  • Page 9: 通用须知

    农用牲畜棚舍育雏取暖器 Guardian ® 安装说明 通用须知 警告 7.   此 机的燃气调压阀（带释压阀）应安装 在棚舍外面。棚舍内的任何调压阀必须 起火或爆炸危险。 可向室外适当放空。调压阀安装须始终 能够造成财产损失、严重受伤或死亡。 遵守当地、省市及国家规范。 ■   在 接线前切断供电以防触电或设备毁损。 8.   所 有燃气压力调压阀都必须严格按照制 ■   为 了避免燃气的危险积聚，开始安装前在 造商的安全须知进行安装。每个调压阀 设备检修阀处关断燃气供应，并且在安装 都附带有对此的说明。 完毕后进行燃气泄漏测试。 ■   请 勿强拧燃气控制旋钮。燃气控制旋钮只 9.   确 定在育雏取暖器内一同运到的全部附 可用手转动。绝对不可使用任何工具。倘 件都已取出并安装，这包括空气分流 若该旋钮不能用手操作，则该控制必须由 器、软管、调压阀等等。 合格维修技师进行更换。强拧或试图修理 可能导致起火或爆炸。 10.   确 定在燃气阀门入口安装一个沉积物 捕集器，从而防止异物（管道填塞...
  • Page 10 农用牲畜棚舍育雏取暖器 Guardian ® 16.   本 育雏取暖器已配置为只使用液化石 --   用 经认可的泄漏探测器检查育雏取暖器 油气或天然气。请勿将育雏取暖器用 燃气控制上游的全部管道接点、软管接 于液体抽取系统或应用。如有任何疑 点、配件及联管件。 虑，请洽美国L. B. White公司。 --   万 一探测到燃气泄漏，检查有关部件是 17.   如 同所有机电装置一样，恒温器最终 否洁净，在进一步旋紧前适当施加管道 有可能失灵。恒温器故障可能造成 填塞料。 供暖不足或过度的情况，因而可能损 --   酌 情进一步旋紧该燃气接点以停止泄 坏关键产品和（或）造成牲畜伤亡。 漏。 需要备用控制系统加以保护；该系统 需要限制最高和最低温度并发出适当 --   在 全部接点都已检查完毕且任何泄漏都 的警报。 已停止后，启用主燃烧器。 18.   请 花些时间学习本《用户手册》，从 --   在 主燃烧器点火的过程中站远一些，以 而弄懂如何操作和保养本育雏取暖...

  • Page 11: 空气分流器安装说明

    农用牲畜棚舍育雏取暖器 Guardian ® 空气分流器安装说明 悬挂说明 (零配件 – 须单独订购) (零配件 – 须单独订购) （育雏取暖器出口的外观可能因型号不同 1.   按 照图2组装，牢靠上紧全部有眼螺栓。 而异。） 2.   确 定育雏取暖器得到可靠拴系且水平悬 1.  空 气分流器可安装在育雏取暖器的出口， 挂。（请沿横向和纵向检查。） 从而为育雏取暖器吹出的暖风确定方向。 请参阅图1。空气分流器的安装可让暖 3.   图 3所示为典型室内安装。在任何牲畜棚 风有两个45度路径或沿一个45度方向流 舍内都必须考虑周详，确保育雏取暖器远 动。 离牲畜，以免牲畜撞到育雏取暖器，令后 者松脱其固定，或者以任何方式损坏育雏 2.   空 气分流器在安装前可能需要手工成形。 取暖器或其燃气供应管线。请确定遵守本 请使用提供的穿孔做出90度弯曲。分流 《用户手册》规格节内和育雏取暖器参 器的两个半叶于是应具有图1中所示的 数标牌上声明的与可燃材料的最小净空 形状。 距离要求。 图2 3.  ...

  • Page 12: 沉积物捕集器组件

    农用牲畜棚舍育雏取暖器 Guardian ® 沉积物捕集器组件 将三通、螺纹短管及帽组装并牢靠旋紧。沉   e.   将 恒温器套件的白色导线连接到点火 积物捕集器组件必须总是垂直安装。请使用 控制的W端子上。 耐液化气的螺纹脂。使用经认可的泄漏探测 器对所有燃气接点进行燃气泄漏检查。   f.   在 控制盒的入口孔处围绕导线安装张 力释放套（已随恒温器导线组件提 图4 供）。   g. 关闭并扣住控制盒。   h.    启 动育雏取暖器并检查是否工作正 常。 手动截流阀、软管及调压 阀件  (零配件 – 须单独订购) 恒温器安装 1.    在 螺纹接点总是使用经认可适合液化气 (零配件 – 须单独订购) 应用的螺纹脂。 2.    按 照插图组装所有部件。此图只是要显 警告...

  • Page 13: 启动说明

    农用牲畜棚舍育雏取暖器 Guardian ® 启动说明 在育雏取暖器由合格燃气育雏取暖器维修人员 5.   在 接到供暖信号时，马达会启动并运转大约 安装完毕后，请采取首次启动的第1至6步。正 5秒，然后停止。此“预吹扫”是一项安全 常启动时只需把恒温器设定在室温之上，育雏 功能和点火前的正常运转特征。在马达停止 取暖器就会启动。 后，点火器就会变热（大约15秒）。点火器 预热时间到后，马达会再次启动，此后很快 1.    开 启所有手动燃料供应阀门，用经认可的泄 就会点火。 漏探测器检查有无燃气泄漏。育雏取暖器上 的燃气控制阀组件包括了手动截流功能，位 附注：  新 安装的燃气软管内夹带有空气是正常 于燃气控制与接线盒内。线盒内打开该盒， 现象。育雏取暖器可能需要不止一次试 确认阀门上的指针已经转到“开”位置。关 点火，才能把管线内的空气最终清除并 闭并扣住该盒。见图6。 实现点火。 图6 6.    热 表面点火控制将最多进行三次试点火。每 次试点火要用大约20秒的时间。倘若点火不 成功，头两次试点火将在40秒内发生。然后 将有一个15分钟等待期。在此15分钟过后， 控制将再做出一次试点火。倘若最后一次依 然未能点燃，控制系统就会“锁住”且指示...

  • Page 14: 清洁说明

    农用牲畜棚舍育雏取暖器 Guardian ® 清洁说明 警告 警告 本育雏取暖器只可清洗外壳组件，并且 起火、烧伤及爆炸危险 前提是： ■   本 育雏取暖器的燃气管理、安全及空气 A. 育雏取暖器已经与电源断开。 流等系统均包含机电部件。 ■   由 于粉尘、脏污、磨损、老化，或因牲 B. 全部检修面板均已牢靠关闭。 畜棚舍内的腐蚀性气氛，此等部件可能 失灵或出现故障。 C.   喷 水头在喷水时与育雏取暖器的距离 ■   定 期清洁与检查，以及适当的保养， 不少于1.83米。 乃是避免严重受伤或财产损失的必要 措施。 D.   育 雏取暖器每面冲洗10秒，水压不得 超过3.1巴。 1.   清 洁前请关闭所有燃气供应阀门并断 开电源。 E.   育 雏取暖器在至少一个小时内或彻底 干燥前不与电源重新连接。...

  • Page 15: 保养说明

    农用牲畜棚舍育雏取暖器 Guardian ® 保养说明 设备使用前： 年检： ■   每 年一次，请燃气供应商检查全部燃气管 ■   每 年一次，请燃气供应商检查全部燃气管 线有无泄漏或阻碍，并且清除沉积物捕集 线有无泄漏或阻碍，并且清除沉积物捕集 器内可能积累的任何异物。  器内可能积累的任何异物。   ■   育 雏取暖器周围须保持空旷，不得有可燃 ■   调 压阀有可能用坏和失灵。请燃气供应商 材料、汽油及其他易燃气体和液体。 查看所有已安装调压阀的日期码，并且检 查向育雏取暖器输送的压力，从而确保调 ■   调 压阀必须定期检查，确定调压阀放空口 压阀在可靠工作。 未被阻挡。调压阀上的碎片、昆虫、虫巢 或冰雪能够阻挡放空口并造成育雏取暖器 ■   每 年须对育雏取暖器的高温限制开关进行 处压力过高。 测试。 请参照本手册说明。 ■   确 认育雏取暖器上所有的标志都是看得 清的（警示牌，开始/停止，电路图，图 表等）。确保没有被剪、撕裂或者各种...

  • Page 16: 通用须知

    农用牲畜棚舍育雏取暖器 Guardian ® 维护说明 6.    重 新组装时请反过来执行相应的维护程 警告 序。确定旋紧所有燃气接点。 烧伤危险 ■   在 育雏取暖器停运后，育雏取暖器表面 7.    维 护后请启动育雏取暖器以确定工作正 在一段时间内继续很热。 常。使用经认可的泄漏探测器检查有无燃 ■   请 等育雏取暖器凉下来，然后再进行维 气泄漏。 护、保养或清洁。 ■ 失于遵从本警告将导致烧伤。 8.    用 压缩空气或柔软干布清洁育雏取暖器的 节流孔。请勿使用锉刀、钻头、拉刀等清 警告 洁节流孔，否则可能加大该孔，造成燃烧 或点火问题。更换不能适当清洁的节流 起火与爆炸危险 孔。 ■   请 勿分解或企图修理任何育雏取暖器部 件或燃气阀组部件. ■  ...

  • Page 17: 空气验证开关

    农用牲畜棚舍育雏取暖器 Guardian ® 图9b   b.   确 定风机的定位螺钉在旋紧时处于马达轴 杆的平面上。 空气验证开关 图8 手动重置高限开关 AW060/AW100: 6毫米 AW250/325; 3毫米 警告 起火危险 ■   请 勿在将高限开关旁通的情况下操作育 空气验证开关 雏取暖器。 ■   在 将高限开关旁通后操作育雏取暖器可 能造成过热，因此可能起火，导致育雏 空气验证开关位于育雏取暖器马达端的风机外 取暖器或棚舍毁坏或牲畜损失。 壳上。此开关必须工作正常，育雏取暖器才可 以开始点火过程。倘若空气验证开关在点火控 本育雏取暖器利用一个高限热开关进行过热保 制启动风机马达前就已闭合，或者在风机马达 护。该限制位于热室上，见图10。它连接在点 启动后收到供暖信号时不闭合，点火就不会发 火控制与燃气控制阀之间。 生。见图9a/9b 。 如要维护AW060,AW100,AW250,图9a： 此开关具有两个常闭触点。倘若发生过热情   --   取 下将此开关与支架固定在鼓风机外壳上 况，此开关的触点将会分开，从而让燃气控制...

  • Page 18: 点火器

    农用牲畜棚舍育雏取暖器 Guardian ® 3.    让 开关冷却大约一分钟，然后用力按下其上   -    请 勿过度上紧点火器。过度上紧能够使点 的复位按钮。 火器基座破裂，因而导致失灵 4.   检 查开关的两个端子之间是否导电，以核实 火焰传感器 触点已经接合。 1.    从 其安装支架上取下传感器。见图12。用钢 5.   把 该开关重新安装到育雏取暖器内。重新连 丝棉或金刚砂布清洁传感器杆。轻快擦拭以 接育雏取暖器的电源。启动育雏取暖器并检 除去累积的粉尘、污物及氧化铝。 查是否工作正常。 图12 图10 传感器 点火器 高限开关 支架 阳连接器 阴连接器 2.    检 查火焰传感器的绝缘座有无破裂，更换有 裂缝的传感器。...

  • Page 19: 点火控制

    农用牲畜棚舍育雏取暖器 Guardian ® 点火控制盒 拨片（帆状） 此控制盒会发送和接收多个电压以操作部件或 拨片位于风箱鼓风机出风的位置，和空气验证 检验部件的工作。如要对点火控制盒进行电 开关一起作用，在点火循环继续之前，检验风 压检查，请参阅下面内容及图14，弄懂其端 机是否可以达到正确的空气流。 子标记。  如果拨片卡住了，拨片不会和空气验证开关啮 IND: 由控制盒到马达的交流220伏。 合，点火不会进行。 L1: 向控制盒的交流220伏供电。 HSI: 由控制盒到热表面点火器的交流220伏。 确保拨片无阻碍的抬起，没有被风机卡住，没 HSIG: 点火器的零线。 有尘土和其他碎屑杂物。 L2: 控制盒的零线。 W: 来自变压器的交流24伏。( 无此电压点火 图15 控制盒将不能工作。） PSI: 由控制盒到空气验证开关的交流24伏。 FSI: 由控制盒到火焰传感器以验证燃烧器有火 焰的微安级电流。 GV: 由控制盒到高限开关并然后到燃气控制阀 的交流24伏。 PSO: 交流24伏由空气验证开关返回到控制 盒。 FSG: 火焰传感器地线。...

  • Page 20: 燃气控制阀与燃烧器节流孔

    农用牲畜棚舍育雏取暖器 Guardian ® 燃气控制阀与燃 燃气压力检查 烧器节流孔 警告 1.  按 照列出的顺序拆除下列项目： ■   请 勿拆解燃气控制阀。   --    从 燃气控制阀的入口拆除燃气软管和沉 ■ 请勿试图更换燃气控制阀的任何部件。 积物捕集器。 ■   倘 若燃气控制阀总成有任何实际损伤，   --    燃 气入口孔处的塑料套。见图17。 则必须整个更换该阀。   --    气 控制阀入口处把阀门固定在其安装支 ■   失 于遵从本警告将导致起火或爆炸，从 架上的两个螺丝。见图17。 而造成财产损失或人身伤亡。   --    把 歧管固定到燃烧器和基座上的螺栓与 垫圈。见图18。...
  • Page 21 农用牲畜棚舍育雏取暖器 Guardian ® 图20 出口压力抽头 D. 完成 1.    一 旦适当的入口压力和燃烧器歧管压力得到 证实和（或）适当设置，关闭通往暖风机的 燃料供应阀门，让育雏取暖器烧完燃气供应 管线内剩余的燃气。 开 关 2. 把育雏取暖器与电源断开。 3. 拆除这些压力表及连接软管。 入口压力抽头 2.    在 每个压力抽头上可靠连接一个压力表。 4.   装 回压力抽头塞并牢靠旋紧。检查有无燃 气泄漏。 3.    打 开通往育雏取暖器的燃料供应阀门，重新接 通育雏取暖器的供电。 4.  启 动育雏取暖器。 C. 读取压力 1.    在 育雏取暖器运转中，这些压力表的读数应与 参数标牌上的规定压力相符。...

  • Page 22: 故障检修指南

    农用牲畜棚舍育雏取暖器 Guardian ® 故障检修指南 开始故障检修前请通读本节。 点火控制模块具有自诊断能力。取决于诊断出来 的问题，该模块上的红色指示灯将按照特定模式 警告 闪光。为了有效地使用流程图，您必须首先确定 LED（发光二极管）诊断指示灯的闪光模式指明 触电与烧伤危险 了什么问题。倘若该指示灯在闪光，其闪光模式 ■   对 本系统进行故障检修可能需要对育雏 之后会有一个停顿，然后会重复该闪光模式，直 取暖器进行带电通气操作。在育雏取暖 至有关问题得到纠正。在检修任何问题时，请从 器上工作时要极其小心。 下表中找到要参考的页号。 ■   失 于遵从本警告能够造成财产损失和人 身伤亡。 问题 页 LED诊断指示灯在收到供暖信号时没有发光 .24 后面几页上的故障检修流程图提供了隔离设 备问题的系统程序。这些图仅供合格的燃气 LED诊断指示灯在闪光： 育雏取暖器维修人员使用。除非您曾经得到 A. 快速闪烁 ............25 适当培训，否则请勿维修这些育雏取暖器。 B. 长闪（亮2秒，灭2秒） ........25 C. 一次 ..............25 必要的测试设备 D. 两次...
  • Page 23 农用牲畜棚舍育雏取暖器 Guardian ® 直接点火动作序列： 多次试点火序列： -- 线电压被发送至变压器 --   首 次试点火需要大约20秒 --   变 压器的端子将线电压分流到点火控制盒上 --   接 着会再有两次试点火 的L1端子。 --   倘 若首次试点火失败，第二次试点火会立即 -- 变压器把线电压降至交流24伏。 开始 -- 交流24伏被发送到恒温器。 --   如 果第二次点火失败，点火控制盒开始15分 --   恒 温器闭合并将24伏电压发回到点火控制 钟等待期 盒上的W端子。 --   第 三次（即末次）试点火会在15分钟等待期 -- 点火控制盒的红灯转亮。 过后开始 --   点 火控制盒发送火焰感测电流至火焰传感 --   倘 若点火控制模块在第三次试点火后不能证明 器。...
  • Page 24 农用牲畜棚舍育雏取暖器 Guardian ® 用户手册 • Guardian...
  • Page 25 农用牲畜棚舍育雏取暖器 Guardian ® 用户手册 • Guardian...
  • Page 26 农用牲畜棚舍育雏取暖器 Guardian ® 用户手册 • Guardian...
  • Page 27 农用牲畜棚舍育雏取暖器 Guardian ® 用户手册 • Guardian...
  • Page 28 农用牲畜棚舍育雏取暖器 Guardian ® 用户手册 • Guardian...

  • Page 29: 电连接与梯形图,Aw060/Aw100/Aw250

    农用牲畜棚舍育雏取暖器 Guardian ® 电连接与梯形图 - AW060/AW100/AW250 BLACK/黑 BLUE/蓝 BROWN/褐 GREEN/绿 PURPLE/紫 RED/红 WHITE/白 YELLOW/黄 APS: AIR PROVING SWITCH/空气验证开关 FLAME SENSOR 火焰探测器 GAS VALVE HSIG 燃气控制阀 HIGH LIMIT SWITCH/高限开关 IGNITER/点火器 IGC: IGNITION CONTROL 点火控制盒 MOTOR/马达 POWER CORD/电源线 THERMOSTAT (OPT.) 恒温器(可选择) TRANSFORMER/变压器 ELECTRICAL CONNECTION DIAGRAM/电连接图 L.E.D./指示灯...

  • Page 30: 电连接与梯形图,Aw325

    农用牲畜棚舍育雏取暖器 Guardian ® 电连接与梯形图 - AW325 用户手册 • Guardian...

  • Page 31: 育雏取暖器部件功能

    农用牲畜棚舍育雏取暖器 Guardian ® 育雏取暖器部件功能 空气验证开关 高限开关 安全装置，用于确定在开启燃气阀门前已 与控制系统连线的安全装置，用于在发 有适当的空气流。  生过热情况时切断通往燃气控制阀的电 路。 燃烧器 铸铁部件，用于引导燃气流动和提供燃料 热表面点火器 点火的区域。 自动点火控制系统上采用的电点火装 置。用表面温度而不是火花或火焰来点 燃烧器节流孔 燃燃气。 黄铜计量装置，用于以特定速率向燃烧器 供给燃气。 点火控制模块 控制育雏取暖器的点火序列和工作并监 风机外壳 视各安全装置。其主要维护功能之一， 用于为实现高效率空气移动而压缩空气的 在于电路板能够用该模块上的一个诊断 腔室。 指示灯来诊断部件故障和火焰问题。取 决于所发生的部件故障类型，这个指示 风机叶轮 灯将重复发出特定的闪光模式。 与马达和风机外壳合用的部件，通过吸取 育雏取暖器内的热空气并吹入室内来达到 马达 供暖的目的（又称为鼠笼）。 电动装置，用于推动已预热空气通过育 雏取暖器和在特定区域内让热量循环。 拨片 把电能转换为机械能。 不锈钢材质，位于育雏取暖器风机出风口...
  • Page 32 农用牲畜棚舍育雏取暖器 Guardian ® 零件标识 零件示意图 AW060 用户手册 • Guardian...
  • Page 33 农用牲畜棚舍育雏取暖器 Guardian ® 零件清单 - AW060 项目 描述 零件号 侧面上放空二级丙烷调压阀 550-06665* 出口上放空二级丙烷调压阀 550-06553* 天然气调节器 （未示出) 500-07087* 软管， 1/2英寸内径 x 10英尺， 带1/2 NPT x 1/2 NPS软管联管件 550-20714* 1/2 NPT x 1/2 NPS联管件 500-25873* 丙烷气控制阀 522076        丁烷/丙烷 573216       天然气 522078 燃烧器节流孔， 丙烷、 丁烷/丙烷 570225                                      天然气 570226 热表面点火器 573762 火焰传感器 572412 高限开关 503933 燃烧器安装螺丝与间隔件 （各2） 570211 机壳组件...
  • Page 34 农用牲畜棚舍育雏取暖器 Guardian ® 零件标识 零件示意图 AW100 用户手册 • Guardian...
  • Page 35 农用牲畜棚舍育雏取暖器 Guardian ® 零件清单 - AW100 项目 描述 零件号 侧面上放空二级丙烷调压阀 550-06665* 出口上放空二级丙烷调压阀 550-06553* 天然气调压阀 （未示出） 500-07087* 软管， 1/2英寸内径 x 10英尺， 带1/2 NPT x 1/2 NPS软管 550-20714* 联管件 1/2 NPT x 1/2 NPS联管件 500-25873* 丙烷气控制阀 522076      丁烷/丙烷 573216           天然气 522078 燃烧器节流孔， 丙烷、 丁烷/丙烷 572410                                      天然气 573012 热表面点火器 573762 火焰传感器 572412 高限开关 573099 燃烧器安装螺丝与间隔件 （各2） 570211 机壳组件...
  • Page 36 农用牲畜棚舍育雏取暖器 Guardian ® 零件标识 零件示意图 AW250 用户手册 • Guardian...
  • Page 37 农用牲畜棚舍育雏取暖器 Guardian ® 零件清单 - AW250 项目 描述 零件号 调压阀， 1/2 NPT、 液化气、 出口上二级放空口 550-06553* 调压阀， 1/2 NPT、 液化气、 侧边上二级放空口 550-06665* 软管， 1/2英寸内径 x 10英尺， 带1/2 NPT x 1/2 NPS软管 550-20714* 联管件 联管件， 软管1/2 NPT x 1/2 NPS 500-25873* 燃气控制阀： 液化气 522076                    天然气 522078                                                    丁烷/丙烷...
  • Page 38 农用牲畜棚舍育雏取暖器 Guardian ® 零件标识 零件示意图 AW325 用户手册 • Guardian...
  • Page 39 农用牲畜棚舍育雏取暖器 Guardian ® 零件清单 - AW325 项目 描述 零件号 调压阀， 1/2 NPT、 液化气、 出口上二级放空口 550-06553* 调压阀， 1/2 NPT、 液化气、 侧边上二级放空口 550-06665* 软管， 1/2英寸内径 x 10英尺， 带1/2 NPT x 1/2 NPS软管联管件 550-20714* 联管件， 软管1/2 NPT x 1/2 NPS 500-25873* 燃烧器节流孔： 液化气,丁烷/丙烷 570161                                        天然气 570162 燃气控制阀： 液化气  522189                丁烷/丙烷 573492                     天然气 522190 点火器 573762 火焰传感器， 带五金件 570006 燃烧器安装五金件...
  • Page 40 保修原则 设备 有些地区不允许限制默示保证的持续时期长度， 美国L.B. White保证其设备的零部件，在依 因此上述限制可能对您不适用。有些地区不允许 照每台设备包含的安装与保养说明、安全指 排除或限制附带或继发损害，因此上述限制或排 南及标签而适当安装、操作及保养的情况 除可能对您不适用。本保证赋予您特定依法权 下，没有材料与工艺缺陷。倘若在自最终 利，并且您可能有因地区不同而异的其他权利。 用户购买日期起12个月内，任何部件经认 定有缺陷，美国L.B. White将依其选择，以 如要注册您的产品和确保享受到完整的保修， 美国威斯康星州奥纳拉斯卡FOB的形式用新 请访问http://www.lbwhite.com/product- 的零件或设备修理或更换该有缺陷的零件或 registration网页。请准备好您要注册之产品的序 设备。   号和型号。 在L.B. White网站注册您的产品，就会让相 Service 应设备及其零部件自动有资格享受保修考 虑。倘若产品未在L.B.White公司网站注册， 请洽当地的L.B.White产品经销商取得替换零 则需要提供购买凭据副本以确定保修资格。 件和服务。您也可拨001-608-783-5691致 倘若两者皆无，则保修期为自L.B. White公 电美国L.B.White以得到协助，或寄电邮至 司发货日期起12个月。 customerservice@lbwhite.com与我们联系。 联系时请确定准备好育雏取暖器的型号和配置编 零件 号。 美国L.B.White保证，从该公司购买且用于适 当之L.B.White公司设备的更换零件，自最终 用户购买日期起12个月内没有材料与工艺缺 陷。倘若某部件在其上已标记之日期码的12 个月内经认定有缺陷，则保修自动有效。倘 若缺陷的发生是在日期码的12个月后但在最 终用户购买日期的12个月内，则需要提供购...
  • Page 41 We, at L.B. White, thank you for your confidence in our products and welcome any suggestions or comments you may have... contact us toll free at 001-608-783-5691, or email us at customerservice@lbwhite.com.
  • Page 42 Guardian Agricultural Animal Confinement Building Heaters TABLE OF CONTENTS Brood Heater Specifications ..................4 General Information ....................... 5 Safety Precautions ......................6 Installation Instructions - General ........................9 - Air Diverter Installation Instructions ..............11 - Hanging Instructions ..................... 11 - Sediment Trap Assembly ..................
  • Page 43 ■ SAVE THIS OWNER’S MANUAL FOR FUTURE USE AND REFERENCE. ■ OWNER’S MANUALS AND REPLACEMENT LABELS ARE AVAILABLE AT NO CHARGE. SEE WEBSITE, OR FOR ASSISTANCE, CONTACT L.B. WHITE AT 001-608-783-5691. WARNING ■ PROPER GAS SUPPLY PRESSURE MUST BE PROVIDED TO THE INLET OF THE BROOD HEATER.

  • Page 44: Brood Heater Specifications

    Guardian Agricultural Animal Confinement Building Heaters Specifications AW060 AW100 AW250 AW325 Maximum Input per hour (kW) 17.6 29.3 73.3 95.3 Ventilation Air Required to Support 1,885 2,485 Combustion (m3/hour) Burner Manifold Pressure Propane Gas 2.50/25.5/10.0 2.0/20.0/8.0 (kPa/mbar/Inches W.C.) Natural Gas 1.0/10.0/4.0 0.95/0.9/3.5 Butane/Propane...

  • Page 45: General Information

    Guardian Agricultural Animal Confinement Building Heaters General Information This Owner’s Manual includes all options and The gas supply line installation, installation of the brood accessories commonly used on this brood heater. heater, and repair and servicing of the brood heater However, depending on the configuration purchased, requires continuing expert training and knowledge of some options and accessories may not be included.

  • Page 46: Safety Precautions

    ■ Refer to the specification section of the brood heater’s Owner’s Manual, brood heater dataplate, or contact the L.B. White Company to determine combustion air ventilation requirements of the brood heater. ■ Lack of proper ventilation air will lead to improper combustion.
  • Page 47 Guardian Agricultural Animal Confinement Building Heaters Attention - Critical Points to Remember! be done in accordance with all local, state and national codes as well as the manufacturer’s ■ LPG and natural gas have a distinctive odor. Learn to recognize these odors. (Reference “Fuel Gas requirements.
  • Page 48 Guardian Agricultural Animal Confinement Building Heaters from animals, building materials, and contact with hot surfaces during use. The replacement hose assembly shall be that specified by the manufac- turer. See parts list. 10. Check for gas leaks and proper function upon brood heater installation, before building repopu- lation or when relocating.

  • Page 49: General

    Guardian Agricultural Animal Confinement Building Heaters General Installation Instructions WARNING the ground or to a height that would prevent lockage of heater’s air inlet. Fire or Explosion Hazard Can cause property damage, severe injury or death. 7. The brood heater’s gas regulator (with pressure relief valve) should be installed outside of build- ■...
  • Page 50 Guardian Agricultural Animal Confinement Building Heaters 16. This brood heater is configured for use with -- Check all pipe connections, hose connections, either LPG vapor withdrawal only. Do not fittings and adapters upstream of the gas control use the brood heater in an L.P. gas liquid with approved gas leak detectors.

  • Page 51: Air Diverter Installation Instructions

    Guardian Agricultural Animal Confinement Building Heaters Air Diverter Installation Hanging Instructions Instructions (Must be ordered separately) (Must be ordered separately) 1. Assemble according to Fig.2 and tighten all (Appearance of the outlet on heater may eyebolts securely. vary from model to model.) 1.

  • Page 52: Sediment Trap Assembly

    Guardian Agricultural Animal Confinement Building Heaters Sediment Trap Assembly Assemble the tee, nipples and cap together and e. Connect the white lead of the thermostat kit to tighten securely. The sediment trap assembly must terminal W of the igntion control. always be mounted in a vertical position.

  • Page 53: Start-Up Instructions

    Guardian Agricultural Animal Confinement Building Heaters Start-Up Instructions Follow steps 1 - 6 on initial start-up after brood heater is a safety feature and a normal operational character- installation by a qualified gas brood heater service istic prior to ignition taking place. After the motor has person.

  • Page 54: Cleaning Instructions

    Guardian Agricultural Animal Confinement Building Heaters Cleaning Instructions WARNING WARNING This brood heater may be washed only on the Fire, Burn, and Explosion Hazard external case assembly provided: ■ This brood heater contains electrical and me- A. The brood heater is disconnected from the chanical components in the gas management, electrical supply.

  • Page 55: Maintenance Instructions

    Ensure that none are cut, torn, or otherwise damaged. Any damaged markings must be replaced immediately by contacting L.B. White Co., Inc. Markings are available at no cost. ■ Inspect gas hoses for nicks,cuts, or corroded fittings.

  • Page 56: Service Instructions

    Guardian Agricultural Animal Confinement Building Heaters Service Instructions 6. For reassembly, reverse the respective service WARNING procedure. Ensure gas connections are tightened Burn Hazard securely. ■ Brood heater surfaces are hot for a period of time after the brood heater has been shut down. 7.

  • Page 57: Air Proving Switch

    Guardian Agricultural Animal Confinement Building Heaters b. Make sure that set screw(s) of the fan are on the FIG. 9B flats of motor shaft when tightening. AIR PROVING SWITCH FIG. 8 MOTOR MOUNT PLATE FAN WHEEL Manual Reset High Limit MOTOR CLEARANCE AD060/AD100;...

  • Page 58: Igniter

    Guardian Agricultural Animal Confinement Building Heaters 3. Allow the switch cool down for about a minute before - Do not overtighten the igniter. Overtightening can firmly pressing the reset button on the switch. cause cracks in igniter base, leading to failure. 4.

  • Page 59: Ignition Control

    Guardian Agricultural Animal Confinement Building Heaters Ignition Control Flapper (Sail) Model AW325 The control sends and receives voltages to operate or verify operation of components. Refer to the following The flapper, located within the housing at the blower and Fig. 14 to understand the ignition control’s terminal discharge, works in conjunction with the air proving designators if doing voltage checks on the control.

  • Page 60: Gas Control Valve And Burner Orifice

    Guardian Agricultural Animal Confinement Building Heaters Gas Control Valve & Gas Pressure Checks Burner Orifice WARNING 1. Remove the following in the order given: ■ Do not disassemble the gas control valve. -- Gas hose and sediment trap from the inlet of gas ■...

  • Page 61: Gas Pressure Checks

    Guardian Agricultural Animal Confinement Building Heaters FIG. 20 D. Completion OUTLET PRESSURE TAP 1. Once the proper inlet and burner manifold pressures have been confirmed and/or properly set, close the fuel supply valve to the heater and allow the brood heater to burn off any gas remaining in the gas sup- ply line.

  • Page 62: Troubleshooting Guide

    Guardian Agricultural Animal Confinement Building Heaters Troubleshooting Guide The ignition control module is self-diagnostic. The red READ THIS ENTIRE SECTION BEFORE light on the module will flash a specific pattern depending BEGINNING TO TROUBLESHOOT PROBLEMS. upon the problem which is diagnosed. To effectively use the flow charts, you must first identify what the problem is WARNING by the flashing pattern of the L.E.D.
  • Page 63 Guardian Agricultural Animal Confinement Building Heaters OPERATION SEQUENCE: IGNITION TRIAL SEQUENCE: -- Line voltage is sent to transformer. -- First trial for ignition takes approximately 20 seconds -- Terminal at transformer branches off line voltage to -- Two more ignition trials occur terminal L1 on ignition control.
  • Page 64 Guardian Agricultural Animal Confinement Building Heaters Owner’s Manual • Guardian...
  • Page 65 Guardian Agricultural Animal Confinement Building Heaters Owner’s Manual • Guardian...
  • Page 66 Guardian Agricultural Animal Confinement Building Heaters Owner’s Manual • Guardian...
  • Page 67 Guardian Agricultural Animal Confinement Building Heaters Owner’s Manual • Guardian...
  • Page 68 Guardian Agricultural Animal Confinement Building Heaters Owner’s Manual • Guardian...

  • Page 69: Electrical Connection And Ladder Diagram, Aw060,Aw100,Aw250

    Guardian Agricultural Animal Confinement Building Heaters Electrical Connection & Ladder Diagram - AW060/AW100/AW250 BLACK/黑 BLUE/蓝 BROWN/褐 GREEN/绿 PURPLE/紫 RED/红 WHITE/白 YELLOW/黄 APS: AIR PROVING SWITCH/空气验证开关 FLAME SENSOR 火焰探测器 GAS VALVE HSIG 燃气控制阀 HIGH LIMIT SWITCH/高限开关 IGNITER/点火器 IGC: IGNITION CONTROL 点火控制盒 MOTOR/马达...

  • Page 70: Electrical Connection And Ladder Diagram, Aw325

    Guardian Agricultural Animal Confinement Building Heaters Electrical Connection & Ladder Diagram - AW325 Owner’s Manual • Guardian...

  • Page 71: Heater Component Function

    Guardian Agricultural Animal Confinement Building Heaters Brood Heater Component Function Air Proving Switch Hot Surface Igniter Safety device used to insure that the proper air flow Electrical ignition device used on automatic is being achieved before the gas valve is opened. ignition control systems.

  • Page 72: Parts Identification - Aw060 Parts Schematic, Parts List

    Guardian Agricultural Animal Confinement Building Heaters Service Parts Identification Schematic AW060 Owner’s Manual • Guardian...
  • Page 73 Guardian Agricultural Animal Confinement Building Heaters Parts List - AW060 Item Description Part Number Regulator, propane, 2nd Stage, Vent Over Side 550-06665* Regulator, propane, 2nd Stage, Vent Over Outlet 550-06553* Regulator, Natural Gas (not illustrated) 500-07087* Hose, 1/2” I.D. x 10’ w/ 1/2 NPT x 1/2 NPS Hose Adapter 550-20714* Adapter, 1/2 NPT x 1/2 NPS 500-25873*...

  • Page 74: Aw100 Parts Schematic, Parts List

    Guardian Agricultural Animal Confinement Building Heaters Service Parts Identification Schematic AW100 Owner’s Manual • Guardian...
  • Page 75 Guardian Agricultural Animal Confinement Building Heaters Parts List - AW100 Item Description Part Number Regulator, propane, 2nd Stage, Vent Over Side 550-06665* Regulator, propane, 2nd Stage, Vent Over Outlet 550-06553* Regulator, Natural Gas (not illustrated) 500-07087* Hose, 1/2” I.D. x 10’ w/ 1/2 NPT x 1/2 NPS Hose Adapter 550-20714* Adapter, 1/2 NPT x 1/2 NPS 500-25873*...

  • Page 76: Aw250 Parts Schematic, Parts List

    Guardian Agricultural Animal Confinement Building Heaters Service Parts Identification Schematic AW250 Owner’s Manual • Guardian...
  • Page 77 Guardian Agricultural Animal Confinement Building Heaters Parts List - AW250 Item Description Part Number Regulator, 1/2 NPT, LP Gas, 2nd Stage Vent Over Outlet 550-06553* Regulator, 1/2 NPT, LP Gas, 2nd Stage Vent Over Side 550-06665* Hose, 1/2” I.D. x 10’ w/ 1/2 NPT x 1/2 NPS Hose Adapter 550-20714* Adapter, Hose 1/2 NPT x 1/2 NPS 500-25873*...

  • Page 78: Aw325 Parts Schematic, Parts List

    Guardian Agricultural Animal Confinement Building Heaters Service Parts Identification Schematic AW325 Owner’s Manual • Guardian...
  • Page 79 Guardian Agricultural Animal Confinement Building Heaters Parts List - AW325 Item Description Part Number Regulator, 1/2 NPT, LP Gas, 2nd Stage vent over outlet 550-06553* Regulator, 1/2 NPT, LP Gas, 2nd Stage vent over side 550-06665* Hose, 1/2” I.D. x 10’ w/ 1/2 NPT x 1/2 NPS hose adapter 550-20714* Adapter, hose 1/2 NPT x 1/2 NPS 500-25873*...

  • Page 80: Warranty Policy And Replacement Parts And Service

    L.B. White will not be liable for any incidental installed, operated, and maintained in accordance or consequential damages directly or indirectly related...
