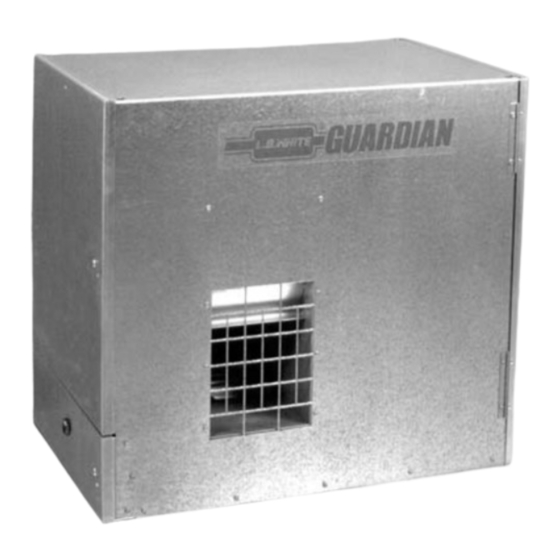

L.B. White Guardian AD250 Assembly And Installation Instructions Manual

Outdoor mount kit
Hide thumbs Also See for Guardian AD250:

Advertisement

Available languages

Available languages

Quick Links

Download this manual

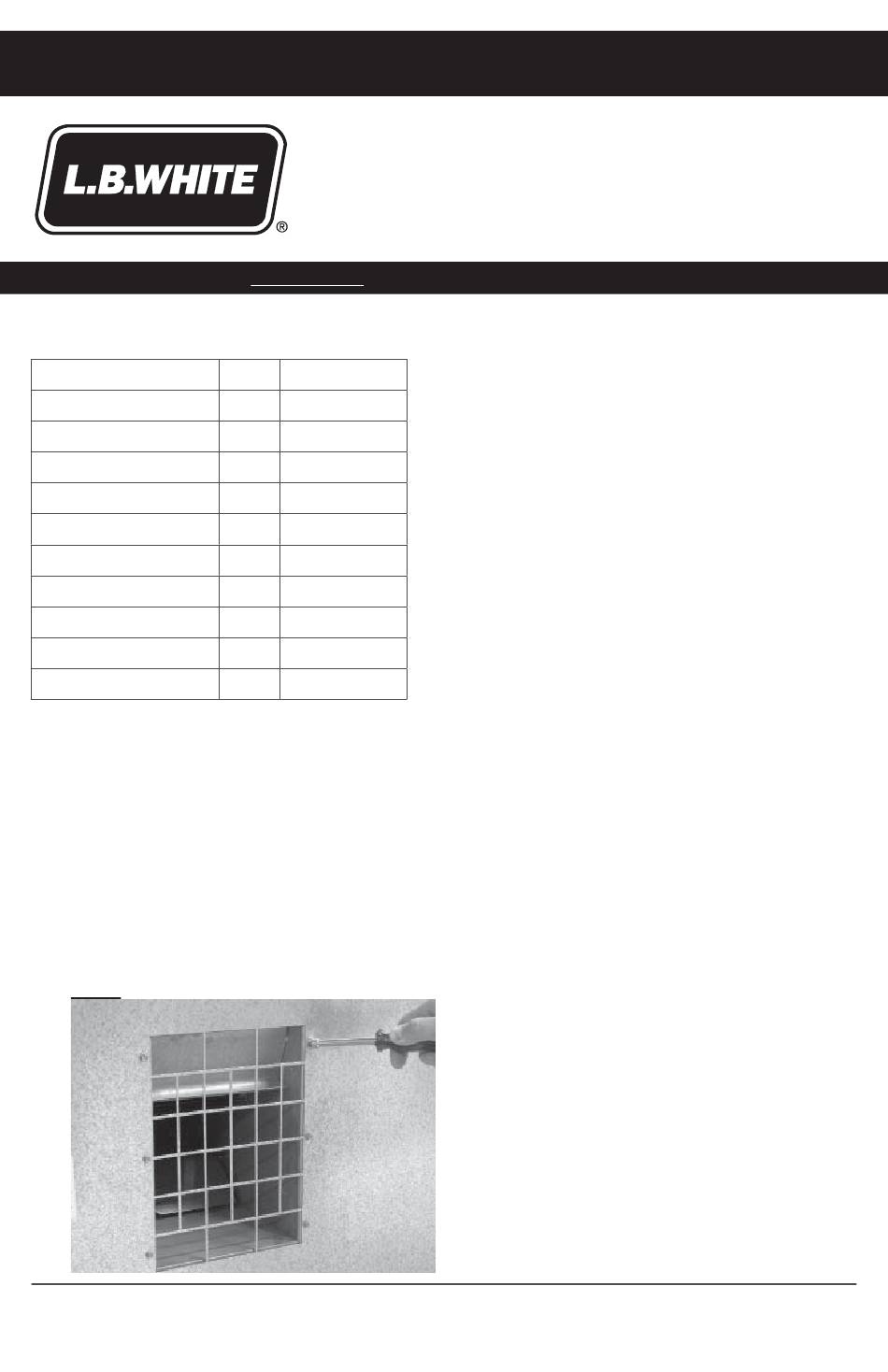

ASSEMBLY and INSTALLATION INSTRUCTIONS
View these instructions online at www.lbwhite.com
Kit Contents:
DESCRIPTION
Instructions
Outdoor Top
Wall Bracket, Burner End
Wall Bracket, Motor End
Duct Assembly
Duct Trim
Duct Bracket
Heater Duct Flange
Hardware Bag
Template
Qualifications for installation of the kit:
•
You must be able to read and understand all instructions provided with the kit.
•
You must have suffi cient experience to install the kit.
•
You must be able to test the heater for proper operation and place the heater in a continuing safe
and normal operating condition.

Section A: Assembling Kit Components to Heater

1.
Remove the six blower outlet screws. See Fig. 1.
FIG. 1
WORLD PROVIDER - INNOVATIVE HEATING SOLUTIONS
411 Mason Street, Onalaska, WI 54650 • 800-345-7200 • 608-783-5691 • 608-783-6115 (fax) • www.lbwhite.com
Outdoor Mount Kit
QTY.
PART NUMBER
1
30753
1
20257
1
24054
1
24053
1
24472
2
24073
2
20092
1
24072
1
24075
1
30754
Part Number 24097
Tools required:
Standard screwdriver
Electric Drill
1/4 in. Drill Bit
Ratchet with 9/16 in. Socket or 9/16 in. Wrench
Reciprocating Saw
1/4 in. Nut Driver
Level
Materials required:
Qty. 4 - 12 Penny Nails
AD250 & AW250

Advertisement

loading
Need help?

Need help?

Do you have a question about the Guardian AD250 and is the answer not in the manual?

Questions and answers

Related Manuals for L.B. White Guardian AD250

Summary of Contents for L.B. White Guardian AD250

  • Page 1: Section A: Assembling Kit Components To Heater

    ASSEMBLY and INSTALLATION INSTRUCTIONS Outdoor Mount Kit AD250 & AW250 Part Number 24097 View these instructions online at www.lbwhite.com Kit Contents: Tools required: Standard screwdriver Electric Drill DESCRIPTION QTY. PART NUMBER 1/4 in. Drill Bit Instructions 30753 Ratchet with 9/16 in. Socket or 9/16 in. Wrench Outdoor Top 20257 Reciprocating Saw...
  • Page 2 Outdoor Installation Kit Apply a bead of provided sealant around back of duct fl ange. See Fig. 2. FIG. 2 Attach the heater duct fl ange to outlet of heater using the blower outlet screws. Ensure wide margin of fl ange is at top. See Fig. 3. FIG.
  • Page 3 Outdoor Installation Kit Apply a heavy bead of sealant all the way around the inside corner of the mounting fl ange. See Fig. 5. FIG. 5 Inside Corner Position duct into mounting fl ange so dampers lift up and away from blower outlet. Push duct fi rmly against fl...
  • Page 4 Outdoor Installation Kit Remove the four cage nuts from corners of heater’s case top. Install hole plugs. Press the plugs fi rmly to lock into hole. See Figs. 8 and 9. FIG. 8 FIG. 9 Fold the four tabs of the outdoor top to its underside center. See Fig. 10. Outdoor Installation Kit •...
  • Page 5 Outdoor Installation Kit FIG. 10 Underside of top Tabs folded to center Center the top onto heater. Top slopes away from duct side of heater. Secure top to heater with eight, #8 x 1/2 in. self-drilling screws, (four at front, four at back). See Fig. 11. FIG.

  • Page 6: Section B: Preparing The Building For Heater Installation

    Outdoor Installation Kit Section B: Preparing the Building for Heater Installation Unfold the template provided in the kit. Use the template for determining the proper location of the heater with its mounting brackets, and for cutting out the hole needed for the ducting. Read and comply with all installation instructions and information given on the template.
  • Page 7 Outdoor Installation Kit Ensure brackets are level and plumb. Stabilize with nails at lower holes. See Fig. 13. Drill pilot holes at upper and lower main support holes. Secure brackets to building with 3/8 in. x 4 in. lag screws and washers. Tighten screws. Check with a level. See Fig. 14. FIG.
  • Page 8 Outdoor Installation Kit FIG. 16 BOLT 3/8 X 1 3/4 SPACER 3/8 WASHER 3/8 NUT 6. Ensure heater clearances are as shown in Fig. 17. FIG. 17 6 IN. MINIMUM (15.2cm) WALL TRIM PIECES DUCT 24 IN. MINIMUM (61cm) GROUND 7.
  • Page 9 Outdoor Installation Kit 9. Connect the heater to its gas and electrical supplies. Check for gas leaks. 10. Start the heater. Test the installation. Dampers must open and close completely when heater is started and stopped. 11. Refer to schematic for a general view of the kit assembly and for all part numbers. Keep these instruc- tions for future use.

  • Page 10: Schematic And Parts List

    Outdoor Installation Kit Schematic and Parts List: Outdoor Installation Kit • AD250 & AW250...
  • Page 11 Outdoor Installation Kit Notes: Outdoor Installation Kit • AD250 & AW250...
  • Page 12 Service Contact your local L.B. White dealer for replacement parts and service. You may also call the L.B. White Co., Inc. at 1-800-345-7200, for assistance, or email us at customerservice@lbwhite.com. Be sure that you have your heater model number and confi...
  • Page 13 Instrucciones de instalación Juego de instalación en exteriores Modelos AD250 y AW250 No. de pieza 24097 View these instructions online at www.lbwhite.com Contenido del juego: Herramientas requeridas: Descripción Cantidad Número de pieza Destornillador estándar Instrucciones 30753 Taladro eléctrico Broca para taladro de 1/4” Tapa exterior 20257 Trinquete con cubo de 9/16”...
  • Page 14 Juego de instalación en exteriores Aplique un cordón del sellador provisto alrededor de la parte posterior del reborde del conducto. Vea la fig. 2. FIG. 2 Fije el reborde removible del calentador a la salida del calentador usando los tornillos para la salida del ventilador. Asegúrese de que la parte ancha del reborde quede en la parte superior. Vea la fig. 3.
  • Page 15 Juego de instalación en exteriores Aplique un cordón grueso de sellador por todas las esquinas interiores del reborde de montaje. Vea la fig. 5. FIG. 5 ESQUINA INTERIOR P osicione el conducto dentro del reborde de montaje de modo que los reguladores de flujo de aire se le- vanten en sentido opuesto a la salida del ventilador. Presione el conducto firmemente contra el reborde. Fije el conducto al reborde colocando tornillos para hoja de metal de 3/8” en los lados del reborde. Vea las fig. 6 y 7.
  • Page 16 Juego de instalación en exteriores Retire las cuatro tuercas enjauladas que están en las esquinas de la tapa de la cubierta del calentador. Instale los tapones para agujeros. Presione los tapones firmemente para que se enganchen en el agu- jero. Vea las fig. 8 y 9. FIG. 8 FIG. 9 D oble las cuatro pestañas de la tapa exterior hacia el interior. Vea la fig. 10. • Juego de instalación en exteriores Modelos AD250 y AW250 No. de pieza 24097...
  • Page 17 Juego de instalación en exteriores FIG. 10 INTERIOR DE LA TAPA PESTAÑAS DOBLADAS HACIA EL CENTRO Centre la tapa sobre el calentador. La tapa se inclina en sentido contrario al lado del conducto del calen- tador. Asegure la tapa al calentador con ocho tornillos autoperforantes No. 8 x 1/2” (cuatro en la parte frontal, cuatro en la parte posterior.) Vea la fig. 11.
  • Page 18 Juego de instalación en exteriores B. Preparación de la edificación para la instalación del calentador. 1. Desdoble la plantilla provista en el juego. 2. Utilice la plantilla para determinar la ubicación correcta del calentador con sus soportes de montaje y para cortar el agujero necesario para el conducto. 3.
  • Page 19 Juego de instalación en exteriores Asegúrese de que los soportes estén nivelados y a plomo. Estabilice con clavos en los agujeros inferiores. Vea la fig. 13. Taladre agujeros piloto en los agujeros de soporte principal, tanto superi- ores como inferiores. Asegure los soportes a la edificación con tornillos de compresión de 3/8 x 4” y arandelas. Apriete los tornillos. Verifique con un nivel. Vea la fig. 14. FIG. 14 TORNILLO AGUJEROS DE COMPRE- DE SOPORTE SIÓN CON PRINCIPAL ARANDELA 3. Levante el calentador sobre el conjunto del soporte y deslice la unidad del conducto a través de la abertura de la pared.
  • Page 20 Juego de instalación en exteriores FIG. 16 BOLT 3/8 X 1 3/4 PERNO DE 3/8 X 1 3/4 ESPACIADOR SPACER 3/8 WASHER ARANDELA DE 3/8 TUERCA DE 3/8 3/8 NUT 6. Asegúrese de que los espacios del calentador sean iguales a los de la Fig. 17. FIG.
  • Page 21 Juego de instalación en exteriores 9. Conecte el calentador a los suministros de gas y electricidad. Verifique que no haya fugas de gas. 10. E ncienda el calentador. Pruebe la instalación. Los reguladores de flujo de aire deberán abrir y cerrar por completo al encender y apagar el calentador. 11. Remítase al dibujo esquemático para obtener una vista general del juego y de todas las piezas. Guarde estas instrucciones para uso futuro. •...
  • Page 22 Juego de instalación en exteriores DIBUJO ESQUEMÁTICO y LISTA DE PIEZAS 20257 OUTDOOR TOP 20257 TAPA EXTERIOR 07863 SELF DRILLING 07863 TORNILLO AUTOPER- SCREW #8 X 1/2 (8) FORANTE #8 X 1/2 (8) 24072 HEATER 24072 REBORDE REMOVIBLE TAKE OFF FLANGE DEL CALENTADOR 08481 TAPÓN (4) 08481 PLUG (4)
  • Page 23 Juego de instalación en exteriores Notes: • Juego de instalación en exteriores Modelos AD250 y AW250 No. de pieza 24097...
  • Page 24 Servicio Póngase en contacto con su distribuidor de L.B. White local para obtener repuestos y mantenimiento. También puede llamar a L.B. White Co., Inc. al 1-800-345-7200, para recibir ayuda, o enviar un correo electrónico a: customerservice@lbwhite.com. Cuando llame, asegúrese de que tiene el número de mode- lo del calefactor y el número de configuración.
