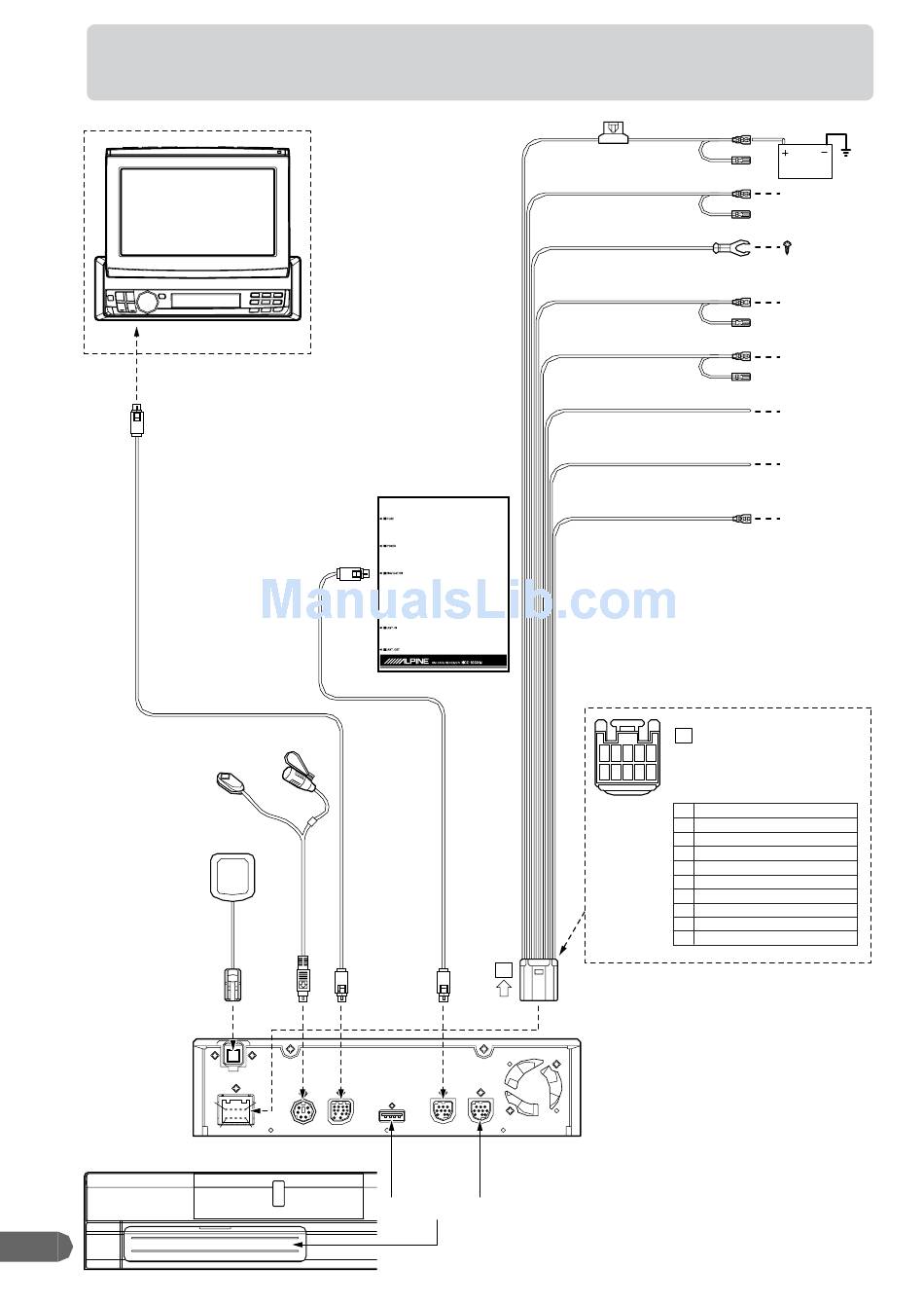

3-2. Diagrama de cables de NVE-N872A con
CVA-1014/CVA-1004/CVA-1003
Cable prolongador RGB 13P incluido
Micrófono para reconocimiento
de voz/Botón de habla para
reconocimiento de voz
(incluida)
Antena GPS (incluida)
GPS
ANTENNA
10
Receptor de datos XM HCE-100XM
(se vende por separado)
5 1
10 6
POWER MIC/SW DISPLAY
Para futuras ampliaciones del sistema
Conectar a VSS (0V - 3V digital o analógica)
Silenciamiento de audio(rosa/azul celeste)
A
EX-3 EX-2 EX-1
Cable de batería (amarillo)
(10A)
Acc (encendido) (rojo)
Toma a tierra (negro)
Atenuador (iluminación) (+) (blanco/azul)
Freno de mano (amarillo/azul)
Marcha atrás (+) (naranja/blanco)
Sensor de velocidad (verde/blanco)
Configuración de
A
1 2 3 4 5
pines del conector de
6 7 8 9 10
alimentación
1
Puesta a tierra (negro)
2
Acc (encendido) (rojo)
3
Enmudecimiento (rosa/azul celeste)
4
Apertura
5
Apertura
6
Batería (amarillo)
7
Atenuador (iluminación) (blanco/azul)
8
Sensor de velocidad (verde/blanco)
9
Freno de mano (amarillo/azul)
10
Marcha atrás (naranja/blanco)
La conexión incorrecta de la línea de
impulsos de velocidad puede
provocar importantes fallos de las
funciones de seguridad del vehículo,
como por ejemplo, de los frenos o los
air bags). A su vez, dichos fallos
pueden causar un accidente y la
pérdida de la vida. Se recomienda
encarecidamente que la instalación
sea realizada por un proveedor
Alpine cualificado y autorizado.
BATERÍA
Al cable de
alimentación Acc
Conectar a una
pieza de metal
de la carrocería
con tornillo
A la línea de señales
de iluminación
A la línea de señales
del freno de mano
A las luces de
marcha atrás
(señal de +12V)
A la línea de impulsos
de velocidad del
vehículo
Utilícelo para conectar
un dispositivo que
disponga de salida (–)
de la función IN-INT
para Silenciamiento
de audio.
