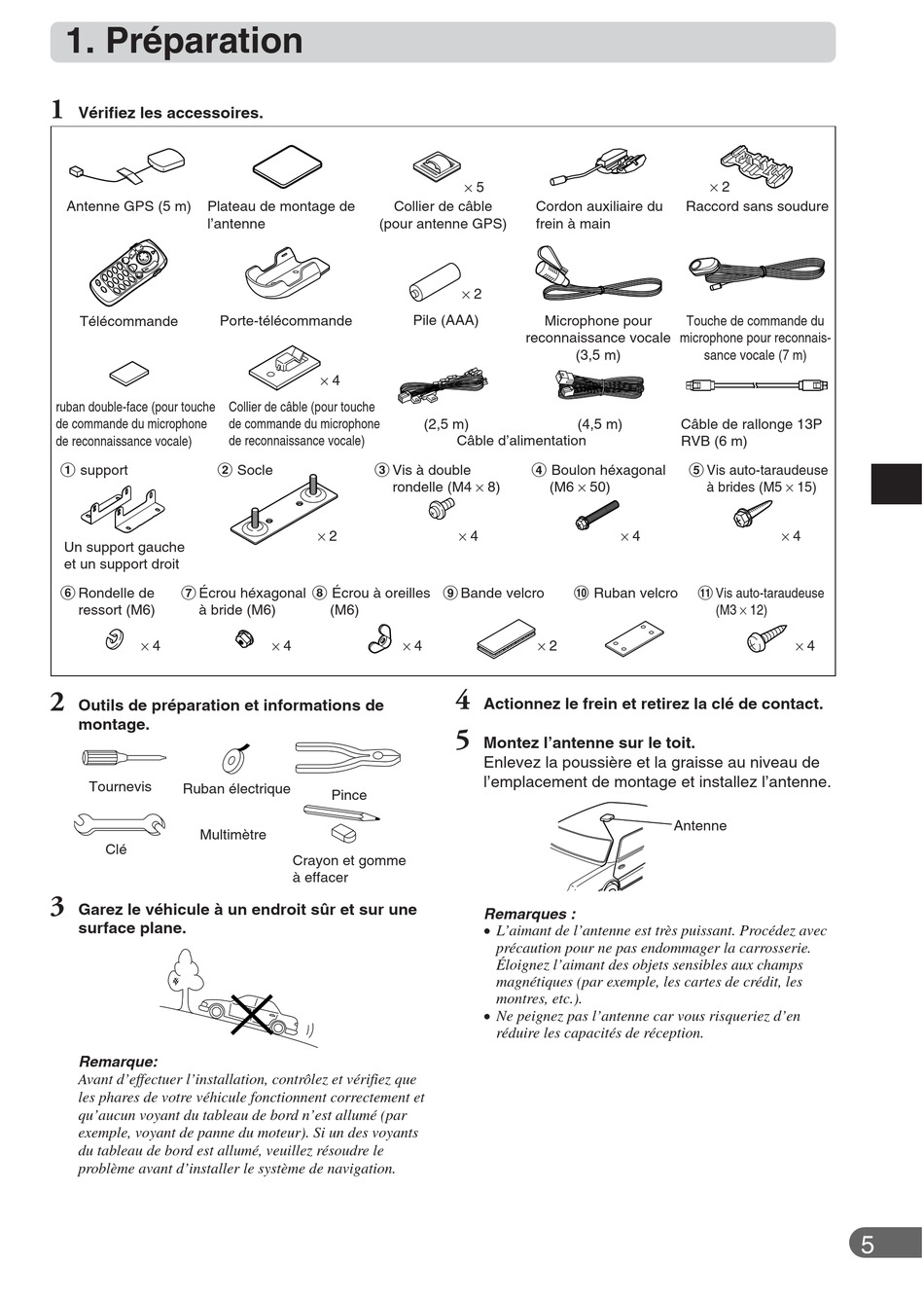

1. Préparation
1
Vérifiez les accessoires.
Antenne GPS (5 m) Plateau de montage de
l'antenne
Télécommande Porte-télécommande
ruban double-face (pour touche
de commande du microphone
de reconnaissance vocale)
1 support 2 Socle
Un support gauche
et un support droit
6 Rondelle de 7 Écrou héxagonal
ressort (M6) à bride (M6)
× 4
2
Outils de préparation et informations de
montage.
Tournevis
Ruban électrique
Multimètre
Clé
3
Garez le véhicule à un endroit sûr et sur une
surface plane.
Remarque:
Avant d'effectuer l'installation, contrôlez et vérifiez que
les phares de votre véhicule fonctionnent correctement et
qu'aucun voyant du tableau de bord n'est allumé (par
exemple, voyant de panne du moteur). Si un des voyants
du tableau de bord est allumé, veuillez résoudre le
problème avant d'installer le système de navigation.
Collier de câble
(pour antenne GPS)
× 4
Collier de câble (pour touche
de commande du microphone
de reconnaissance vocale)
3 Vis à double
rondelle (M4 × 8)
× 2
8 Écrou à oreilles
(M6)
× 4
Pince
Crayon et gomme
à effacer
× 5
Cordon auxiliaire du
frein à main
× 2
Pile (AAA)
Microphone pour
reconnaissance vocale
(3,5 m)
(2,5 m) (4,5 m)
Câble d'alimentation
4 Boulon héxagonal
(M6 × 50)
× 4
9 Bande velcro ! Ruban velcro
× 4 × 2
4
Actionnez le frein et retirez la clé de contact.
5
Montez l'antenne sur le toit.
Enlevez la poussière et la graisse au niveau de
l'emplacement de montage et installez l'antenne.
Remarques :
• L'aimant de l'antenne est très puissant. Procédez avec
précaution pour ne pas endommager la carrosserie.
Éloignez l'aimant des objets sensibles aux champs
magnétiques (par exemple, les cartes de crédit, les
montres, etc.).
• Ne peignez pas l'antenne car vous risqueriez d'en
réduire les capacités de réception.
× 2
Raccord sans soudure
Touche de commande du
microphone pour reconnais-
sance vocale (7 m)
Câble de rallonge 13P
RVB (6 m)
5 Vis auto-taraudeuse
à brides (M5 × 15)
× 4 × 4
" Vis auto-taraudeuse
(M3 × 12)
Antenne
× 4
