7.1 Cortocircuito (SHORT)

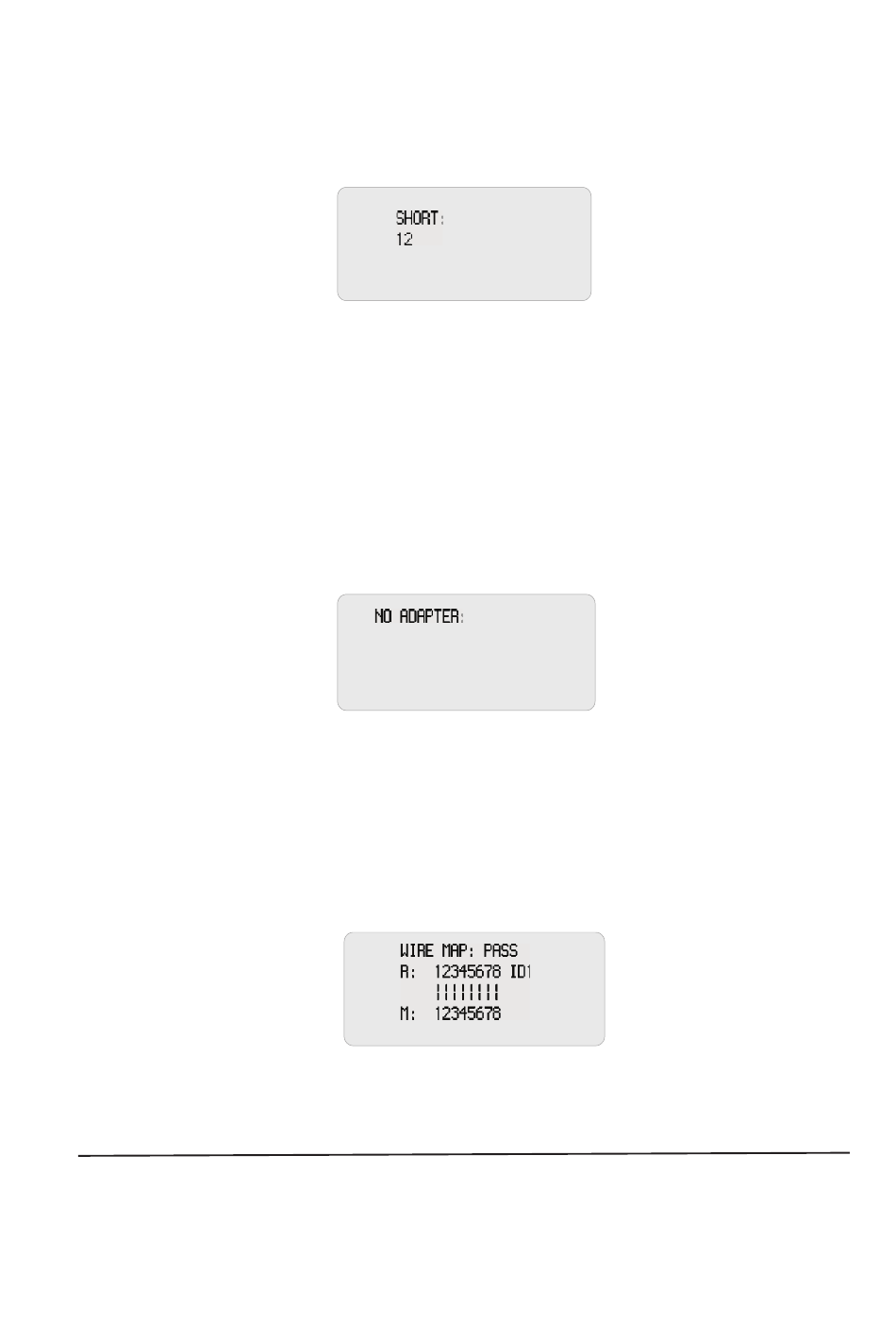

Si en la pantalla aparece una indicación como la mostrada, quiere decir que
existe un corto en el cable o en la terminación (en el ejemplo hay un corto en el
par 12).
En ese momento pulse las teclas ST para comenzar de nuevo la comprobación
o bien pulse la tecla PAIR&L para volver al menú principal.
Corrija siempre el error del cortocircuito antes de volver a realizar ninguna otra
comprobación.
7.2 No se encuentra Nº de coincidencia con el extremo lejano o no hay
ningún cable insertado en el puerto local (L)
El equipo detectará automáticamente la coincidencia con un identificador (ID) o
con el puerto local (L) y se mostrará lo siguiente si el extremo lejano del cable a
comprobar no tiene insertado el identificador correcto (ID) o si el cable no se
inserta en el puerto local (L) al realizar un test local.
En ese momento pulse las teclas ST para comenzar de nuevo la comprobación
o bien pulse la tecla PAIR&L para volver al menú principal.
7.3 Visualización del diagrama de cableado (WireMap) normal
El equipo detectará automáticamente la coincidencia con el identificador remoto
(ID) o con el puerto local (L) y mostrará el diagrama de cableado (WireMap)
como se ve a continuación si se encuentra el identificador remoto (ID) o el
puerto local (L) en el extremo remoto de cable que se está comprobando.
La línea "R" muestra los pines del conector RJ45 del puerto del extremo remoto,
siendo "ID1) el Nº del indicador de coincidencia.
