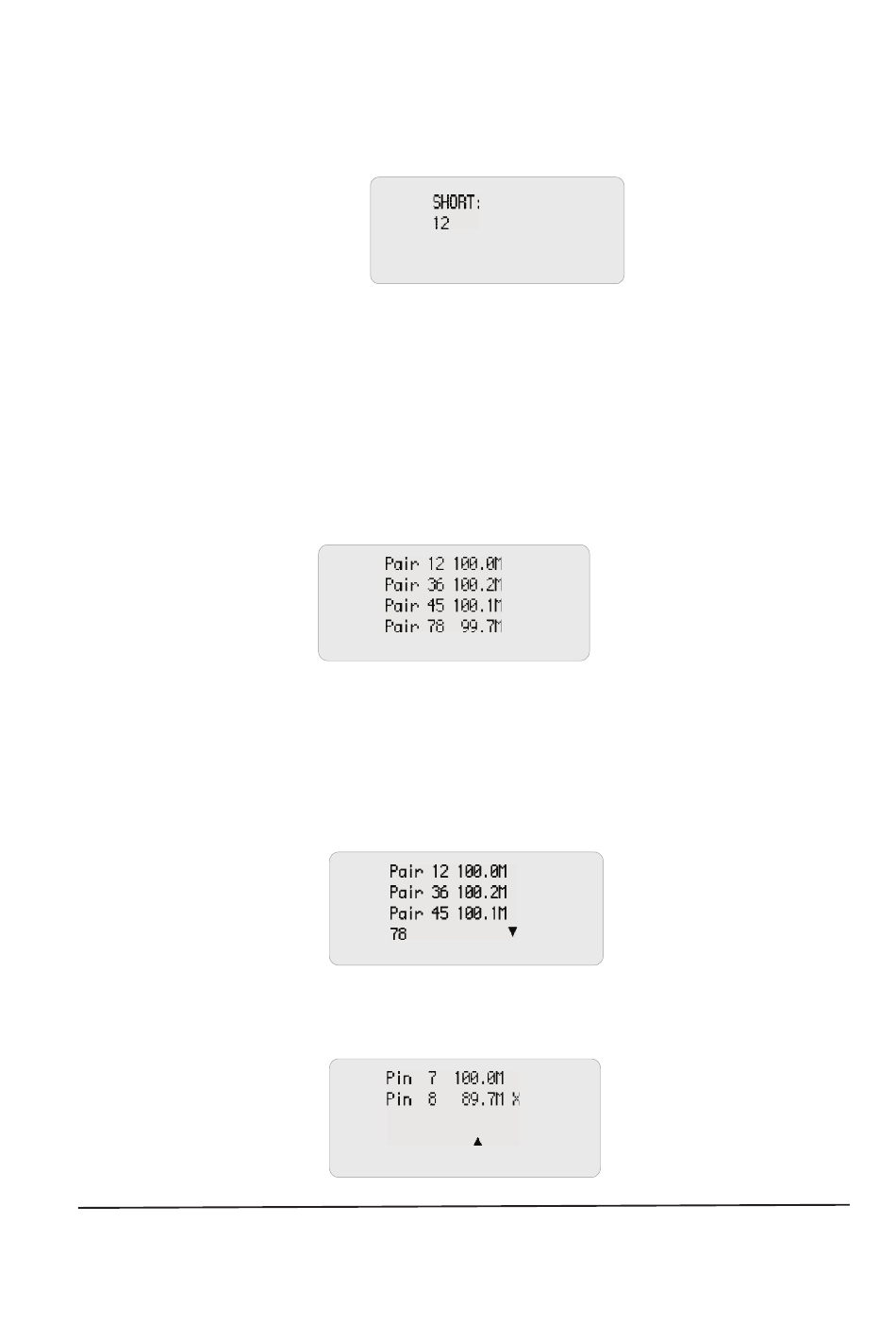

8.1 Cortocircuito (Short)
Se mostrará en la pantalla lo siguiente si hay un cortocircuito en el cable o en el
terminal. (En el ejemplo hay un corto en el par 12)
El equipo es incapaz de conocer la posición exacta del cortocircuito.
En ese momento pulse las teclas ST para comenzar de nuevo la comprobación
o bien pulse la tecla PAIR&L para volver al menú principal.
Corrija siempre el error del cortocircuito antes de volver a realizar ninguna otra
comprobación.
8.2 Visualización normal de pares y longitud (Pair & Length)
Si las medidas de los pares son normales, en la pantalla se mostrará algo así
como:
En esta imagen puede verse cada par y su correspondiente longitud.
En ese momento pulse las teclas ST para comenzar de nuevo la comprobación
o bien pulse la tecla PAIR&L para volver al menú principal.
8.3 Visualización de pares anormales y longitud
Se mostrará los pares correctos primero y las no pareadas a continuación
En este ejemplo se ve que la última línea (78) no está pareada, y se mostrará la
longitud de cada cable por separado como se muestra abajo si pulsa la tecla To
bien pulsa la tecla Pair & Length para volver al menú principal.
