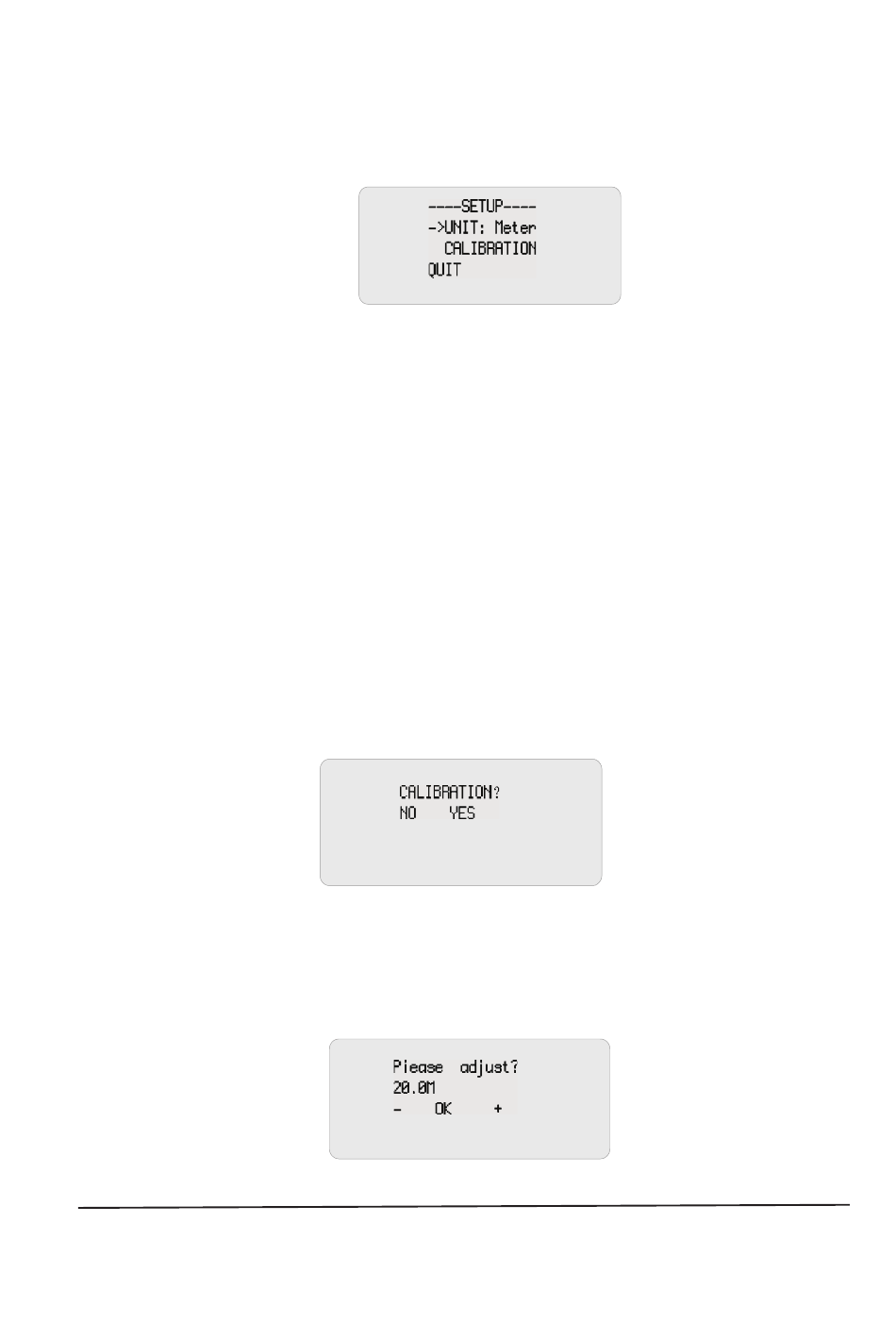

10. Calibración y configuración (Setup)
Una vez que se accede a la función de calibración y ajuste desde el menú
principal, el quipo mostrará en la pantalla lo siguiente:
Pulse las teclas ST para mover el cursor "Æ" hacia arriba o hacia abajo hasta
la opción deseada y a continuación pulse la tecla PAIR&L para acceder a esa
función.
UNIT: Se usa para definir la unidad de longitud entre metros (M) y pies (Ft).
CALIBRATION: Función de calibración.
QUIT: Vuelve al menú principal.
10.1 Calibración dinámica (CALIBRATION)
Otra forma de acceder rápidamente a esta función el pulsar y mantener pulsada
la tecla PAIR&L mientras se enciende el equipo.
Para una medida precisa de la longitud del cable, la calibración deberá realizarse
de la manera siguiente.
Una vez que se accede a la función de calibración, la pantalla mostrará lo
siguiente:
Pulse la tecla T (No) para salir de la función de calibración.
Inserte un cable del mismo tipo del que desea comprobar y de una longitud
conocida en el puerto "M", no necesita insertar ningún reconocedor en el
extremo opuesto, pulse la tecla S (Sí – Yes) para realizar la medida y mostrar el
resultado en la pantalla tal y como se muestra abajo:
