Se verá una "x" para indicar un circuito abierto si la longitud es menor del 90%
De la longitud de otro par y el circuito abierto se encuentra alrededor de 89,7 m
del equipo. (El número de la línea en circuito abierto se podrá volver a
comprobar con la función WireMap).
A continuación pulse la tecla S para volver a la pantalla anterior, o pulse la tecla
T para avanzar a una nueva pantalla con más información de cables no
pareados, o bien pulse la tecla Pair & Length para volver al menú principal.
9. Medida de cables coaxiales y de cables telefónicos

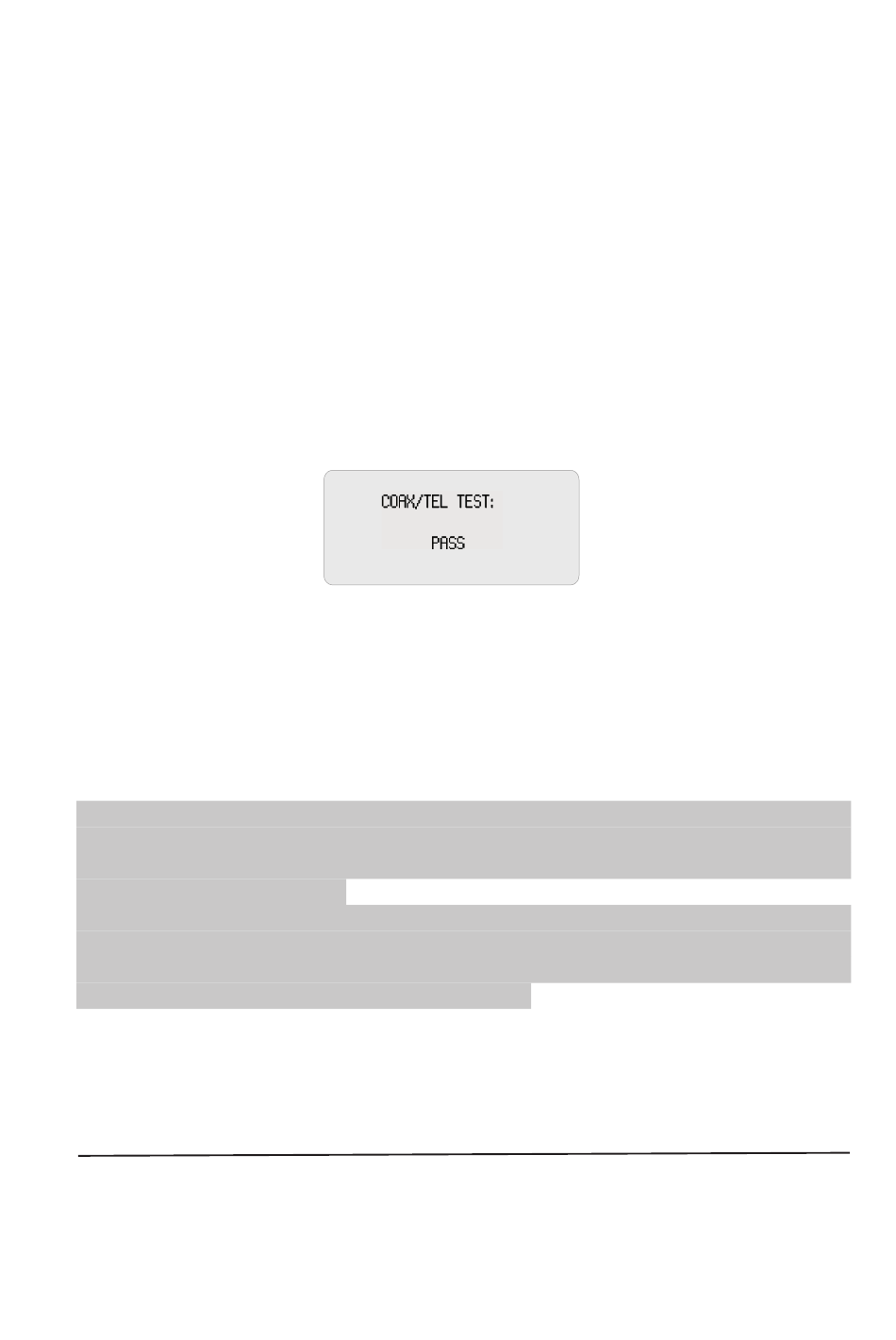

Una vez que se accede a esta función desde el menú principal, el equipo
realizará la comprobación y mostrará el resultado de la siguiente forma:
En la pantalla se verá la palabra "OPEN" si existe algún circuito abierto o el cable
coaxial o el cable de línea telefónica no está conectado. Se verá la palabra
"SHORT" si existe algún cortocircuito.
En ese momento pulse las teclas ST para comenzar de nuevo la comprobación
o bien pulse la tecla PAIR&L para volver al menú principal. El reconocedor del
extremo remoto emitirá un sonido si la conexión es normal.
NOTA: Para la medida de cable coaxial, se necesitan dos accesorios: dos
conectores identificadores BNC. Uno para conectar el puerto RJ45 maestro (M) y
el cable, y el otro se usa para conectar el extremo lejano del cable y el conector
identificador del puerto ( R).
En el caso de la medida de cable telefónico, se necesitan también dos
accesorios: dos conectores identificadores RJ11. Uno para conectar el puerto
RJ45 maestro (M) y el cable, y el otro se usa para conectar el extremo lejano del
cable y el conector identificador del puerto ( R).
