7.6 Visualización del diagrama de cableado cuando existe un circuito
abierto en la mitad del cable.

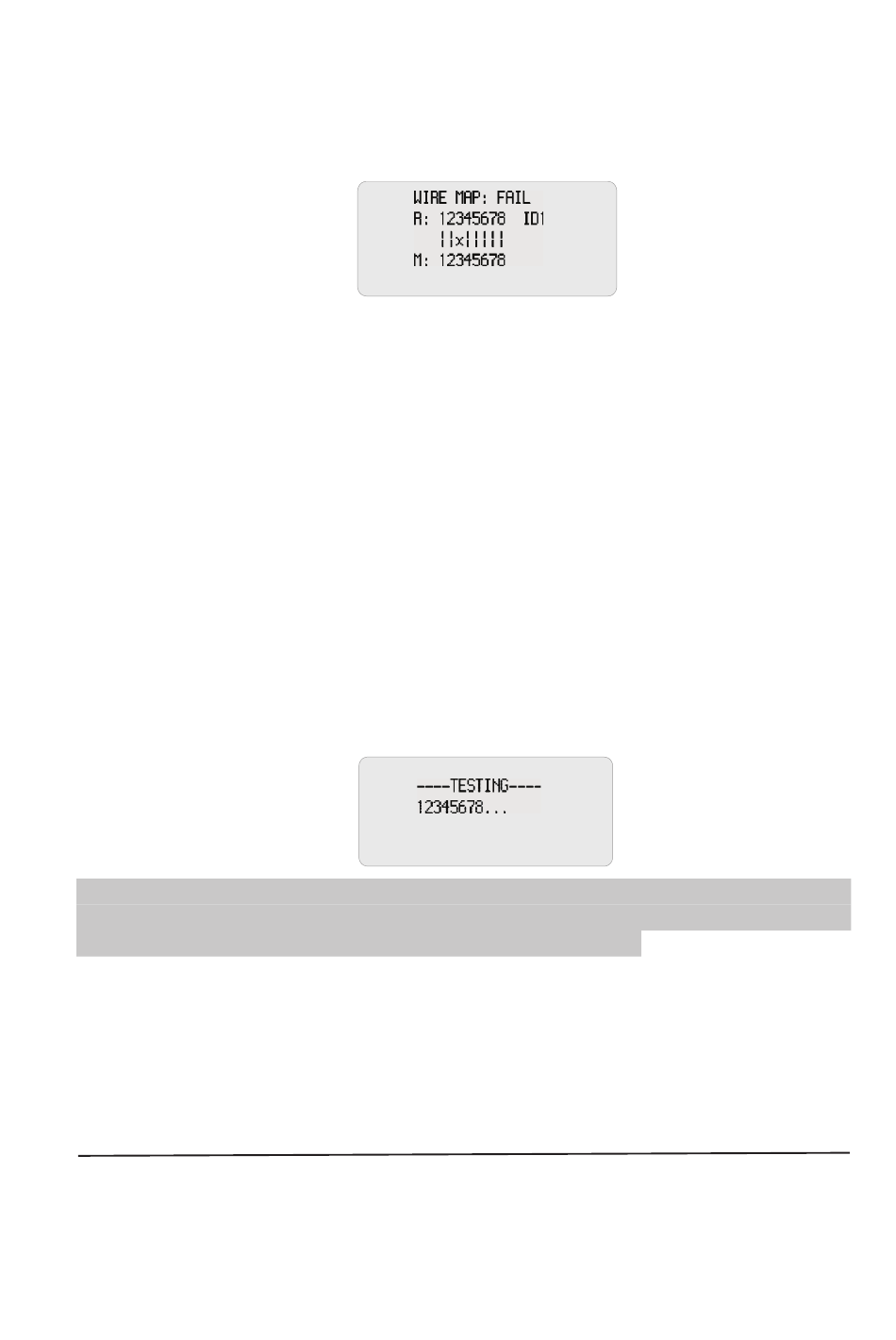

En este caso en la pantalla se verá algo así:
En la línea "|" el pin 3 muestra una "x" lo que indica que existe un circuito
abierto en la mitad del cable asociado al pin 3. El circuito abierto se encontrará
entre el 10% y el 90% de la longitud total del cable empezando a medir desde el
comienzo. Para determinar con mayor precisión donde se halla el circuito abierto,
se deberá usar la función Pair & Length del equipo.
8. Medida de pares y longitud (Pair & Length)
No importa si se dispone de un identificador de ID en el extremo remoto o no, el
equipo es capaz de realizar una medida de los pares y de la longitud de los
cables. Sin embargo, el identificador de coincidencia remota (ID) puede
mantenerse conectado durante la comprobación del diagrama de cableado
(WireMap) y de la medida de pares y longitud (Pair & Length) para evitar tener
que conectarlo y desconectarlo.
Una vez que accedemos a la función de Pair & Length, el equipo realizará la
comprobación y en la pantalla aparecerá lo siguiente indicando que se está
realizando la medida:
Debido a las diferentes características técnicas de los diversos
NOTA:
fabricantes de cables, el usuario deberá realizar una calibración dinámica del
equipo antes de efectuar una medida de longitud del cable.
