La línea "|" muestra las conexiones entre los pines del puerto remoto y del
puerto maestro.
La línea "M" muestra los pines del conector RJ45 del puerto maestro.
En ese momento pulse las teclas ST para comenzar de nuevo la comprobación
o bien pulse la tecla PAIR&L para volver al menú principal.

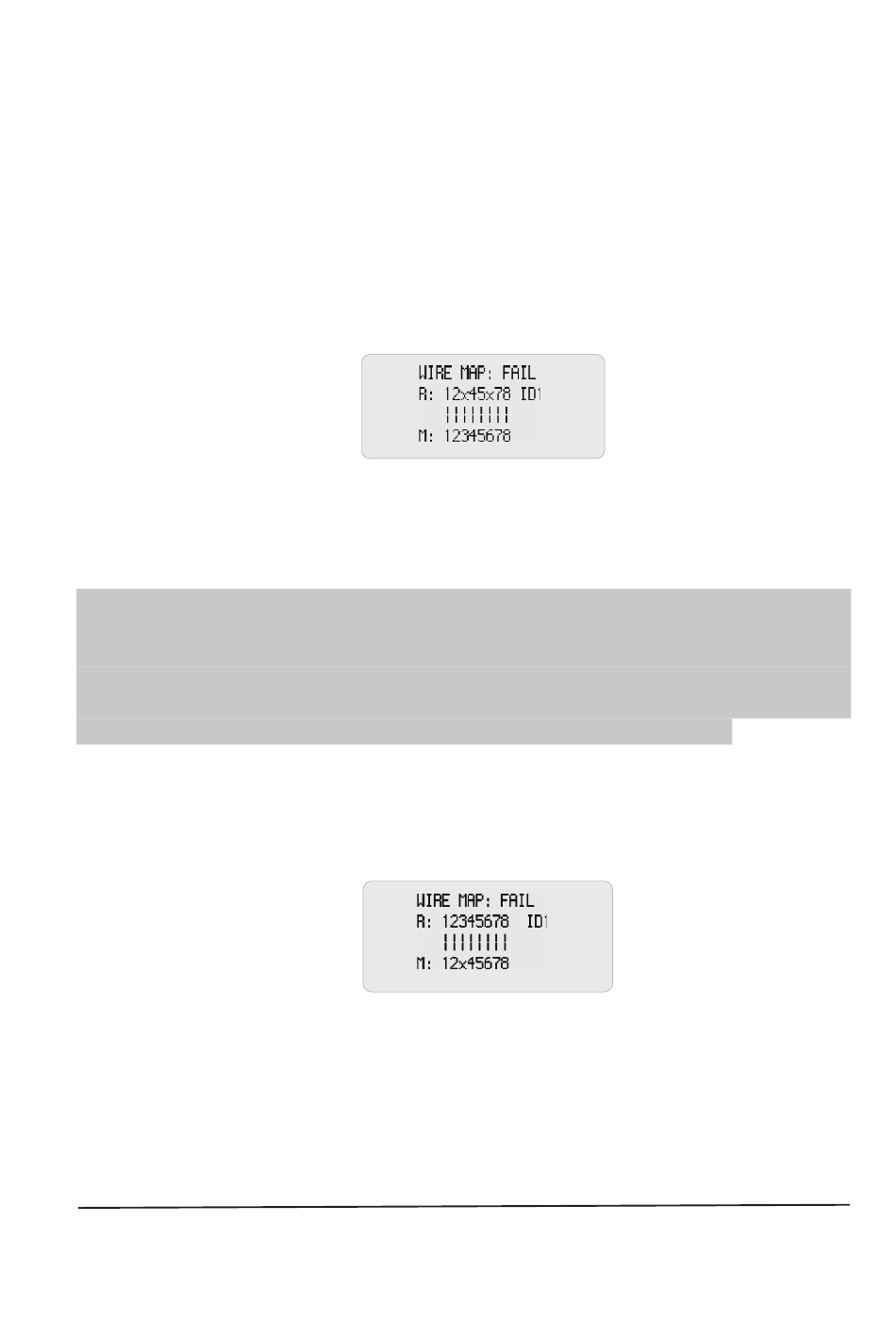

7.4 Visualización del diagrama de cableado cuando existe un circuito
abierto en el extremo remoto del cable
En la línea "R" los pines 3 y 6 muestran una "x" que indica que existe un circuito
abierto en los pines 3 y 6 cercano al conector del extremo remoto. El circuito
abierto está localizado alrededor del 10% de la longitud total del cable
empezando a medir a partir del conector del extremo remoto.
: Si usa un indicador de coincidencia (ID) para comprobar el diagrama de
NOTA
cableado (WireMap), debido a que la comprobación se realiza vía los pares
trenzados, el circuito abierto en el extremo lejano, siempre se mostrará en pares
tal y como se ha mostrado anteriormente, en donde existe un circuito abierto o
bien está en abierto ambos pines 3 y 6. Para su identificación, lo más sencillo es
colocar el equipo en el extremo lejano para realizar la comprobación.
7.5 Visualización del diagrama de cableado cuando existe un circuito
abierto cerca del comienzo del cable
Se mostrará lo siguiente en la pantalla cuando exista un circuito abierto cerca del
comienzo del cable
El pin 3 de la línea "M" muestra una "x" indicando que existe un circuito abierto
cercano al comienzo del cable. El circuito abierto estará localizado alrededor del
10% de la longitud total del cable empezando a medir a partir del conector del
equipo.
