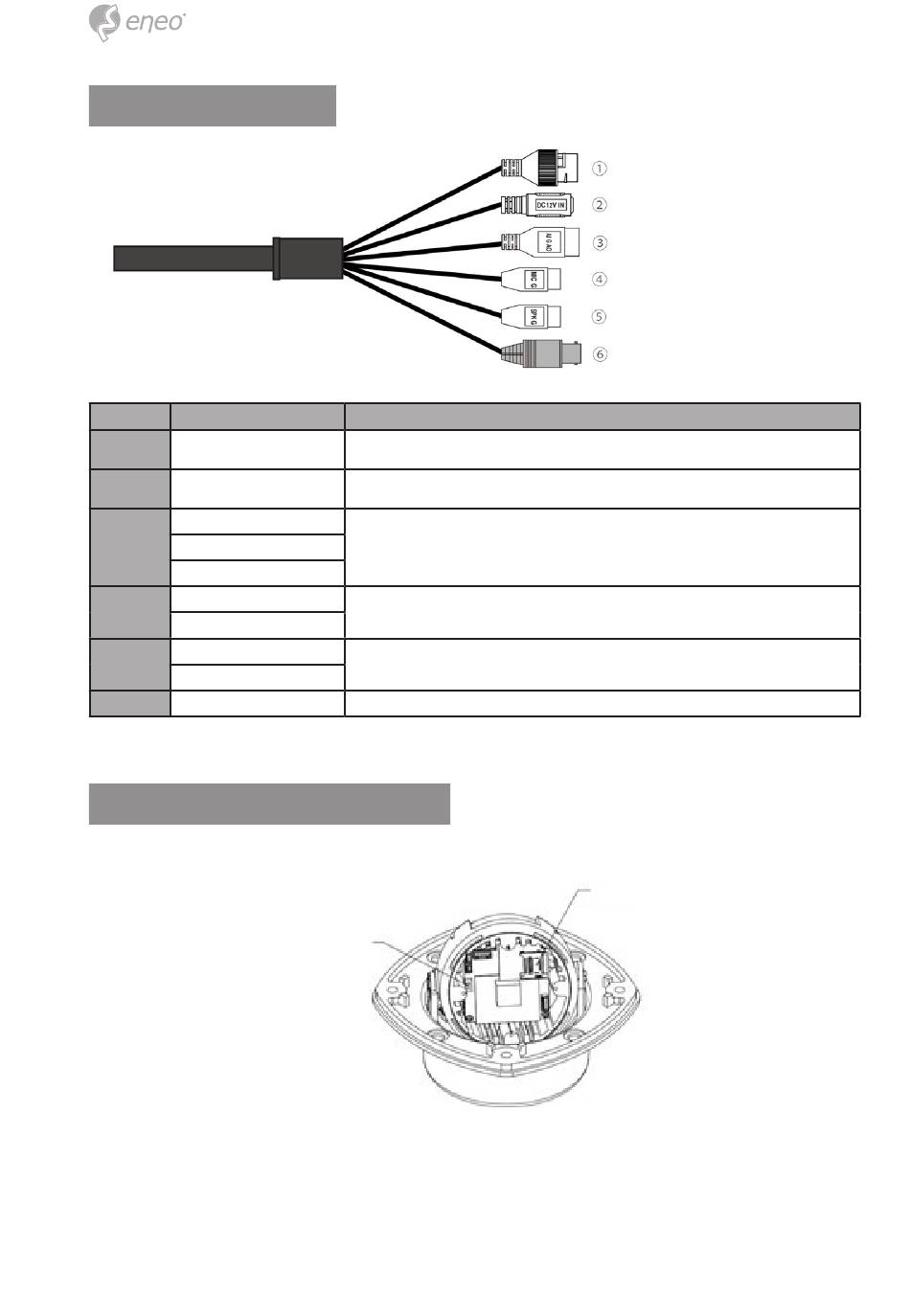

Câble d'extension
N° Connecteur
1 RJ-45
2 Connecteur Jack
Al : Alarm In (entrée alarme)
3 G : GND (terre)
AO : Alarm Out (sortie alarme)
MIC : Audio In (entrée Audio)
4
G : GND (terre)
SPK : Audio Out (sortie audio)
5
G : GND (terre)
6 BNC

Insertion de la carte microSD

Démontez le cache situé à la base de la caméra pour insérer la carte microSD.
Bouton de réinitialisation
30
Description
Port Ethernet RJ-45 compatible 10/100 Mbit/s, connecteur jack modulaire PoE
Alimentation principale, connecteur jack CC, 12 VCC
Entrée/sortie d´alarme, terminal 3 broches
Entrée de niveau de ligne audio, terminal 2 broches
Sortie de niveau de ligne audio, terminal 2 broches
Sortie du CVBS
Logement Carte microSD
