Profile Design T2+ DL Installation Instructions

Hinweis für Fachhändler: Wenn Sie dieses Produkt für den Konsumenten installieren, bitte übergeben Sie ihm/ihr nach der Installation die folgende
Benutzeranleitung.

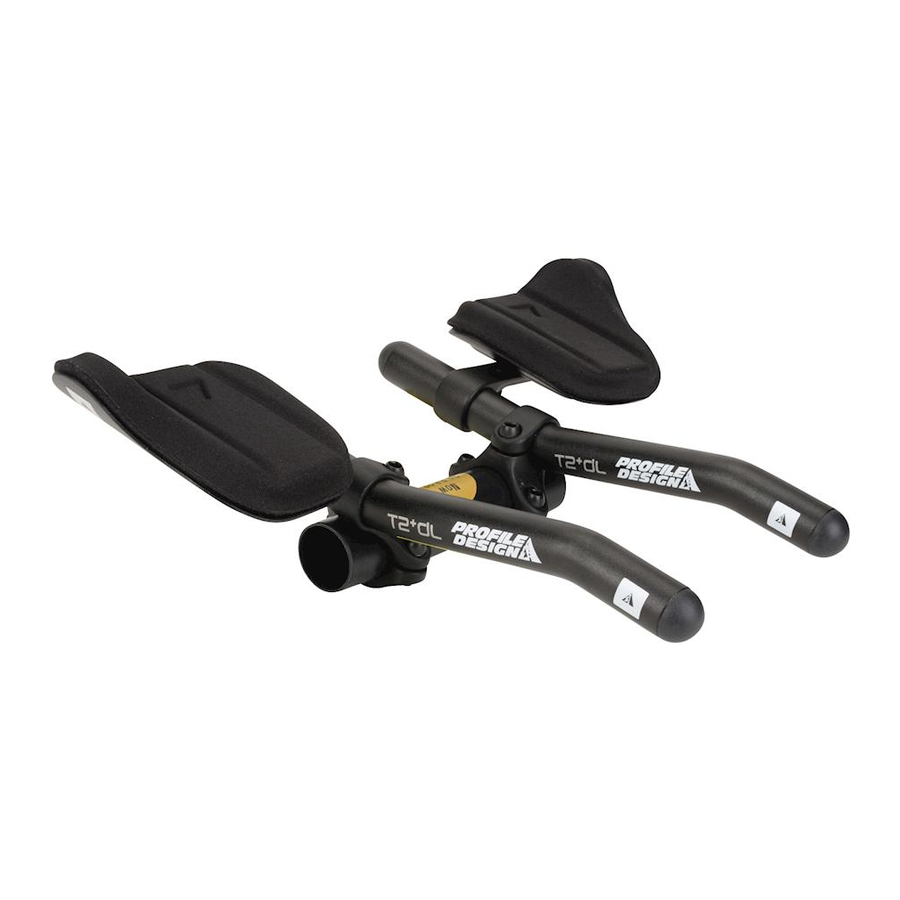

Vielen Dank für den Kauf des Profile Design T2+ DL , einem leichtgewichtigen, einstellbaren Aerobar für verbesserte Lei-
™
stung. Bitte lesen Sie diese Hinweise gut durch, bevor Sie die Aerobar Installation versuchen. Eine richtige Installation ist zur
Einhaltung der Garantierichtlinien von Profile Design erforderlich. Falls Sie nicht mit der Aerobar-Installation vertraut sind,
wenden Sie sich bitte für Hilfe an Ihren örtlichen Profile Design-Fachhändler, indem Sie bei www.profile-design.com einloggen
und „Fachhändlersuche" ausführen, oder durch einen Anruf zur Profile Design-Kundendienstnummer.
Notwendiges Werkzeug und Material: 5 mm Inbus ® -Schlüssel & Drehmomentschlüssel (Nm)
1. A uf den gewinden wurde durch Profile Design in der Produktion eine spezielle blaue Schraubensicherung aufgetragen. Diese Schraubensicherung ist
leicht auf allen mitgelieferten Schrauben erkennbar. Falls Sie keine Schraubensicherung finden oder falls er bei der normalen Wartung entfernt wurde,
dann tragen Sie vor dem Zusammenbau erneut blaue Schraubensicherung (Loctite oder einen anderen) auf.
®
2. WARNUNG Sie den Klemmbereich des Lenkers nicht ein, da dies zum Rutschen des Aerobars während des Fahrens führen kann, und damit in
einem Verlust der Fahrradbeherrschung.
3. D ieser Aerobar wurde zur Verwendung mit Lenkern von 26,0mm und 31,8mm vorgesehen, wobei der Aerobar so entworfen wurde, dass die Klemm-
kraft gleichmäßig auf den Basis-Lenker verteilt wird. Dies erfolgt mit einem Distanzstücksatz (Nr.8 & 9) für einen Basis-Lenker von 26,0 mm Durchmes-
ser, bzw. einer erweiterten Klemmengröße für den 31,8 mm Basis-Lenker. Bestimmen Sie den exakten Durchmesser des genutzten Lenkers. Falls Sie
einen 26,0 mm Basis-Lenker verwenden, sind die Distanzstücke zum richtigen Zusammenbau notwendig. Den Vorsprung des Distanzstücks unbedingt
auf die Einbuchtung an der Klemme ausrichten (wie auch bei den anderen Distanzstücken). Dies verhindert, dass die Distanzstücke sich drehen.
4. S obald die gewünschte Aerobarposition festgelegt ist, befestigen Sie die unteren und oberen Halteteile (Nr. 3 & 4) am Lenker, indem die M6x18
Inbus ® -Schrauben (Nr. 5) durch die obere Halterung in die untere eingesteckt werden. Ziehen Sie diese Schrauben mit dem 5 mm Inbus
gleichmäßig mit einem Drehmoment von 4,7–7,2 Nm an. Hinweis: Es kann notwendig sein das oberseitige Lenkerband abzulösen um Zugang zur
gewünschten Klemmposition zu erhalten. Führen Sie die Brems- oder Schaltkabel nicht unterhalb der Aerobarhalterung durch—dies beeinträchtigt die
Brems- bzw. Schaltleistung.
5. S chieben Sie die DL Einsatzrohre (Nr.1) durch die obere Halterung (Nr. 3) und stellen Sie die gewünschte Länge und den Drehwinkel ein. Ziehen Sie die
M6x15 Inbus ® -Schraube (Nr. 6) mit dem 5mm Inbus®-Schlüssel mit einem Drehmoment von 4,7–7,2 Nm an.
6. S chieben Sie die beiden „J2" Halterungen (Nr.2) auf die hinteren Enden der Einsatzrohre, um die gewünschte Position und den Drehwinkel einzustellen.
7. U m die F-19 Armstützen ohne Riser-Stützen auf einen größeren Abstand einzustellen, stecken Sie die M6x18 Flachkopfschraube (Nr.14) ins innerste
Loch der Halterung „J2". Stellen Sie die Halterung auf die gewünschte Position ein und ziehen Sie die M6x18 Schrauben mit einem Drehmoment von
3,4–4,7 Nm an. Wiederholen Sie dies bei der anderen Armstütze.
8. B efestigen Sie die F-19 Armstütze mit den M6x13 Flachkopfschrauben (Nr.12) an der Halterung „J2". Führen Sie die Schrauben durch die M6 Armstüt-
zenunterlage (Nr.16), durch die F-19 Armstütze in die Halterung „J2". Ziehen Sie die M6x13 Flachkopfschrauben mit dem 5mm Inbus
einem Drehmoment von 3,4–4,7 Nm an. Wiederholen Sie dies bei der anderen Armstütze.
9. U m die Armstützen ohne Riser auf einen geringeren Abstand einzustellen, befestigen Sie die F-19 Armstütze mit den M6x13 und M6x25 Flachkopf-
schrauben (Nr.12 & 13) an der Halterung „J2". Die kürzere der beiden Schrauben wird im äußersten Loch der F-19 Armstütze verwendet. Die längere
Schraube wird im innersten Loch der F-19 verwendet, und muss in die Klemme der Halterung „J2" eingeschraubt werden. Führen Sie die Schrauben
durch die M6 Armstützenunterlage, die F-19 Armstütze und in die Halterung „J2". Ziehen Sie die M6x13 und M6x25 Flachkopfschrauben mit dem
5mm Inbus -Schlüssel mit einem Drehmoment von 3,4–4,7 Nm an. Wiederholen Sie dasselbe bei der anderen Armstütze.
®
1 0. U m die F-19 Armstützen mit Riser-Stütze (Nr.17) auf einen größeren Abstand einzustellen, entfernen Sie die M6x13 Flachkopfschrauben und ersetzen
Sie diese durch M6x25 Flachkopfschrauben. Folgen Sie derselben Installationsreihenfolge und ziehen Sie die M6x25 Flachkopfschrauben mit dem
5mm Inbus ® -Schlüssel mit einem Drehmoment von 3,4–4,7 Nm an. Wiederholen Sie dies bei der anderen Armstütze.
1 1. U m die Riser-Stütze mit der Armstützen mit einen geringeren Abstand zu verwenden, entfernen Sie die M6x13 und M6x25 Flachkopfschrauben,
installieren Sie die Riser-Stütze (Nr.16) unter der F-19 Armstütze, wobei die M6x25 Flachkopfschraube im äußersten Loch und die M6x38 Schraube
(Nr.15) im innersten Loch der Armstütze einzuschrauben ist.. Ziehen Sie die M6x25 und M6x38 Flachkopfschrauben mit dem 5mm Inbus
mit einem Drehmoment von 3,4–4,7 Nm an. Wiederholen Sie dies bei der anderen Armstütze.
1 2. B efestigen Sie die Armpolster, indem an beiden Stützen die Kanten der jeweiligen Armstütze in die Aufnahmen an der Unterseite der Polster gesteckt
werden. Stellen Sie sicher, dass die Kanten der Armstützen ganz in die Aufnahmen eingesteckt sind. Sobald diese eingesteckt sind, führen Sie das
Band des Klettverschlusses durch die Plastikschnalle und ziehen Sie es über die Unterseite der Armstütze zur Befestigung straff.
1 3. F alls Sie die Aerobridge (Option) installieren möchten, folgen Sie bitte der entsprechenden Anleitung.
1 4. Ü berprüfen Sie die Schrauben nach dem erstmaligen gebrauch auf guten Anzug und auch periodisch danach, um eine sichere Befestigung des Aero-
bars zu gewährleisten.
WARNUNG
• Nichtbefolgung dieser Warnungen kann zu Bruchschaden, Schlupf und/oder einer Fehlfunktion dieses Profile Design-Teils führen, was zum Verlust der Beherr-
schung des Fahrrads und ernste Verletzungen verursachen kann. [AP1100-1-1]
• Ein quietschendes Teil kann ein mögliches Problem anzeigen. Stellen Sie sicher, dass alle Kontaktflächen zwischen den Teilen sauber sind, alle Schraubengewinde eingefet-
tet oder mit dem richtigen Gewindeverbundstoff gesichert sowie den Angaben von Profile Design (bzw. dem Fahrradhersteller) gemäß angezogen sind, und dass sie richtig
zusammenpassen. Falls weiterhin ein Quietschen auftritt, benutzen Sie das Teil nicht weiter und wenden Sie sich an den Profile Design-Kundendienst. [AP0601-2-2]
• Mangelndes Festziehen einer Schraubverbindung kann zur Lösung eines Teils während des Fahrens führen, wobei ein übermäßiges Festziehen zu einerm unerwarteten
Bruch oder Gewindeschaden (Gewindeablösung) und Verlust der Fahrradbeherrschung während des Fahrens führen kann. Alle Schraubteile müssen den Drehmomentspezi-
fikationen von Profile Design (oder des Fahrradherstellers) gemäß angezogen werden. Beim ersten und jedem nachfolgenden Zusammenbau sind alle Innen- und Außenge-
winde und Schrauben auf Gewindeschaden, Risse und eine eventell notwendige Schmierung oder Vorhandensein von Gewindeverbundstoff zu überprüfen. [AP1100-3-2]
• Überprüfen Sie periodisch alle Oberflächen des Profile Design-Teils (nach Säuberung) unter hellem Sonnenlicht auf das Vorhandensein von feinen Rissen oder Ab-
nutzungserscheinungen an den „Beanspruchungsstellen" (wie z.B. Schweißnähten, Fugen, Löchern, Kontaktstellen mit anderen Teilen usw.). Falls Sie Risse erken-
nen, ungeachtet von deren Größe (oder Kleinheit), stoppen Sie die Verwendung des Teils sofort und kontaktieren Sie den Profile Design-Kundendienst. [AP0302-4-2]
• Wann immer ein neues Teil am Fahrrad installiert wird, sollte dieses zuhause in der näheren Umgebung, an einem Ort ohne Hindernisse und Verkehr, gut auspro-
biert werden (Helm tragen). Überprüfen Sie dabei, ob alles richtig funktioniert, bevor Sie auf eine Fahrt oder an ein Rennen gehen. [AP1100-5-1]
• Rennen (Straßen-, Berg- oder Multisport-) setzen Fahrräder und deren Bestandteile extremen Belastungen aus (wie auch die Fahrer) und verkürzen deren
Gebrauchsleben wesentlich. Falls Sie an solchen Ereignissen teilnehmen, dann kann das Produktleben dem Grad bzw. der Häufigkeit der Teilnahme entsprechend
bedeutend verkürzt werden. Die „normale Abnutzung" kann beim Rennenfahren und normalem Gebrauch stark verschieden sein, weswegen Profis oft jedes
Saison neue Fahrräder und Teile brauchen, und ihre Räder durch professionelle Mechaniker warten lassen. Um Ihre Sicherheit zu gewährleisten, sollte Ihr Fahrrad
regelmäßig mit besonderer Sorgfalt überprüft werden. [AP1100-6-1]
• Eine Anzahl Faktoren kann die Lebensspanne des Teils auf weniger als die Garantiedauer verkürzen. Fahrergröße und/oder Stärke und Fahrstil, hohe Kilometerzah-
len, rauhes Gelände, Misshandlung, unrichtige Installation, Schweiß, schlechte Umweltsbedingungen (wie salzhaltige Luft oder korrodierender Regen), Reisebe-
dingungen (besonders wenn Fahrrad und Teile mehrmals zerlegt und wieder zusammengebaut werden). Stürze oder Unfälle können alle zu einer Verkürzung des
Gebrauchslebens von Teilen beitragen. Je mehr dieser Faktoren vorhanden sind, desto mehr wird das Gebrauchsleben verkürzt. [AP0801-7-2]
Profile Design GmbH
Beschränkte weltweite Garantie
Profile Design gmbH garantiert dem ursprünglichen Käufer (Ihnen) für 2 Jahre ab dem ursprünglichen Kaufsdatum im Fachge-
schäft, dass das Profile Design-Produkt mit dem diese garantie erhalten wurde frei von Material- und Herstellungsdefekten ist.
Diese garantie ist nicht auf einen nachfolgenden Käufer übertragbar. Die einzige Verpflichtung von Profile Design gemäß dieser
garantie ist eine Reparatur bzw. Ersatz nach der Wahl von Profile Design. Etwelche Ansprüche für mangelnde Produktkonformi-
tät aufgrund dieser garantie müssen Profile Design innerhalb von 60 Tagen mitgeteilt werden.
Garantieeinschränkungen
Die Dauer einer gesetzlichen garantie bzw. der Bedingungen, der Marktgängigkeit, bzw. der Eignung für einen besonderen
Zweck dieses Produkts usw., beschränkt sich auf die Dauer der oben zugesicherten garantieleistung. Profile Design ist keines-
falls haftbar für Verluste, Ungelegenheiten oder Schäden, ob direkt, beiläufig, nachfolgend oder anderen, die das Ergebnis einer
Nichteinhaltung der ausdrücklichen oder implizierten garantiebedingungen sind, bzw. die mit der Marktgängigkeit oder der
Eignung für einen besonderen Zweck, oder andersweise mit diesem Produktzusammenhängen, außer was hier angegeben ist.
Einige Staaten und Länder gestatten keine Eingrenzung der implizierten garantiedauer, und einige erlauben keine Ausnahmen
oder Einschränkungen der beiläufigen oder Folgeschäden, so dass obenstehende Einschränkungen oder Ausnahmen nicht auf
Sie anwendbar sein könnten. Diese garantie gibt Ihnen spezifische Rechte, und Sie könnten andere Rechte haben, die je nach
Ort verschieden sind. Diese garantie wird den gesetzen der Vereinigten Staaten entsprechend ausgelegt. Die ursprüngliche,
englischsprachige Version/ Bedeutung dieser garantie hat Priorität über alle Übersetzungen, und Profile Design ist nicht für
Übersetzungsfehler dieser garantie oder der Produktanleitungen verantwortlich. Diese garantie hat nicht die Absicht Ihnen an-
dere zusätzliche gesetzliche Zuständigkeits- oder garantierechte zu erteilen, als diejenigen, die hier angegeben und gesetzlich
notwendig sind. Falls ein Teil dieser garantie aus gewissen gründen ungültig oder unwirksam ist, bedeutet dies nicht, dass
andere Klauseln dadurch auch ungültig werden. Für Produkte, die außerhalb der Vereinigten Staaten erworben wurden, wenden
Sie sich bitte and den autorisierten Verteiler von Profile Design im respektiven Land.
Optionen des Garantieservices
Um eine Serviceleistung aufgrund dieser garantie zu erhalten, müssen Sie entweder:
(1) I hr Profile Design-Produkt zusammen mit diesem garantieschein, der Originalquittung der Verkaufsstelle oder einem ande-
rem ausreichendem Nachweis des Kaufsdatums zum Fachgeschäft bringen, wo es gekauft wurde, oder zu einer autorisier-
ten Profile Design-Verkaufsstelle, oder
(2) S enden Sie Ihr Profile Design-Produkt (mit Rückgabeautorisierungsnummer an der Außenseite der Verpackung und am Pro-
dukt befestigt) zusammen mit der Originalquittung der Verkaufsstelle oder anderem ausreichendem Nachweis des Kaufsda-
tums an Profile Design, 2677 El Presidio St., Long Beach, CA 90810, USA. Sie müssen dazu vor einer Rückgabe zuerst eine
Autorisierungsnummer erhalten indem Sie Profile Design unter (310) 884-7756, intern 161, anrufen (oder per Email-Adresse
warranty@profile-design.com kontaktieren).
T2+ DL Aerobar mit MULTI-FIT
™ ™
Installationsanleitung
12
10
16
6 & 7
14
2
5 & 7
20
3
5 & 7
4

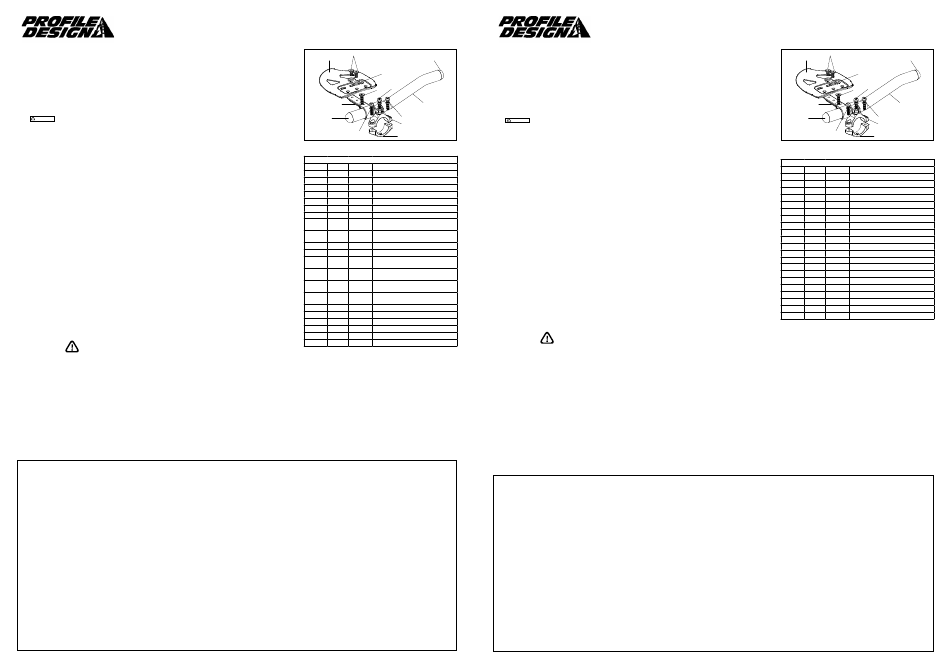

ABB. 1
Teilliste—T2+ DL
™
® -Schlüssel
Anz. Teil-Nr. Ref-Nr. Teilbezeichnung
2 852023 1 Aerobar—T2+ DL Einsatz, links/rechts
2 285317 2 Halterung «J2» (hinten)
2 189294 3 Halterungseinsatz gewindelos, 31,8
2 189290 4 U-Bügel mit gewinde, 31,8
4 919211 5 M6x18 Inbus -Schraube (schwarz verchromt)
®
2 312615 6 M6x15 Inbus -Schraube (schwarz verchromt)
®
6 550006 7 Unterlegscheibe M6x9x0,8 Rostfreistahl
2 104255 8 Distanzstück,Überdimension klein
® -Schlüssel mit
(Verbundstoff)*
2 104237 9 Distanzstück, Überdimension groß
(Verbundstoff)*
1 200008 10 Armstütze F-19, links, formgespritzt
1 200009 11 Armstütze F-19, rechts, formgespritzt*
4 313411 12 M6x13 Flachkopfschraube (schwarz
verchromt)
4 313625 13 M6x25 Flachkopfschraube (schwarz
verchromt)*
2 312618 14 M6x18 Flachkopfschraube (schwarz
® -Schlüssel
verchromt)
2 313638 15 M6x38 Flachkopfschraube (schwarz
verchromt)*
2 275555 16 M6 Unterlage, Armstütze
2 276667 17 Stütze M6 Riser (Verbundstoff)*
1 685173 18 Polster (F-19) mit Klettverschluss, links*
1 685174 19 Polster (F-19) mit Klettverschluss, rechts*
4 168428 20 Endstopfen, rund
1 21 Aerobridge*
*Nicht dargestellt
• Alle Warnungen und Pflegehinweise für Metallteile sind doppelt auf Carbonfaserteile (außer Korrosion) anwendbbar, da diese sehr empfindlich sind und während
des Gebrauchs leicht beschädigt werden können. Die Vewendung eines Drehmomentschlüssels wird stark empfohlen, da Carbonteile leicht zu stark oder zu wenig
angezogen werden, was in Teilen mit Rissen (runiniert) resultieren kann, oder schlimmer noch einem Teil, das während des Gebrauchs bricht. Es sollte routinemäßig
auf Risse, Abnutzungserscheinungen, Oberflächenverschlechterung, Delaminierung, Absplittern der Oberflächenausführung bzw. Carbonsplitter geprüft werden,
besonder dort, wo ein Carbonteil mit einem andern Material in Berührung steht. Sobald die Oberfläche eines Carbonteils einmal beeinträchtigt ist, kann es brechen.
Tragen Sie keinerlei Schmiermittel dort auf Carbonoberflächen auf, wo sie mit einem andern Carbon- oder Metallteil in Berührung sind. Nach einem Sturz können
Carbonteile zerkratzt sein, aber es ist nicht wahrscheinlich, dass sie wie Metall verbogen werden. Sie könnten jedoch trotzdem geschwächt sein und müssen
ersetzt werden. Rufen Sie den Profile Design-Kundendienst an und erkunden Sie sich über unsere „Sturzersatzstrategie". [AP0706-8-1]
• Überprüfen Sie unbedingt periodisch ALLE Aerobar-Schrauben auf guten Anzug, wie angegeben. Viele dieser Schrauben können sich aufgrund von Vibrationen lösen, was zu
einem möglichen Bruck und Verlust der Fahrradbeherrschung führen kann. Verwenden Sie unbedingt nur durch Profile Design gelieferte Schrauben. [AB1100-1-1]
• Ein Aerobar kann eine Fahrstellung erforderlich machen, die für viele Fahrer neu oder ungewohnt ist. Es ist ratsam an einem Ort mit wenig Verkehr zu üben, um
sich an veränderten Steuer- und Handlungsweisen des Fahrrads zu gewöhnen. Bitte seien Sie dabei vorischtig, wenn Sie diesen Lenkertyp zum ersten Mal benut-
zen. Sehen Sie beim Fahren auch unbedingt nach vorne und nicht nach unten auf den Boden. [AB1100-2-1]
• Falls Sie jemals stürzen und der Lenker, Aerobar ODER der Vorbau irgendwie beschädigt ist (leicht verbogen oder zerkratzt), sollten ALLE ANGRENZENDEN TEILE ersetzt werden,
da einer der Teile unsichtbaren Schaden haben kann. Rufen Sie den Profile Design-Kundendienst an und erkunden Sie sich über unsere „Sturzersatzstrategie". [AB1100-3-1]
• Einige leichtgewichtige Aluminium- und Carbonfaserlenker sind nicht mit Aerobareinheiten kompatibel, und eine Aerobarinstallation kann diesen beschädigen und
zu einem Bruch, Rutschen oder einem Sturz führen. Bitte nehmen Sie für diese Informationen auf die Installationshinweise des Lenkerherstellers Bezug, oder
wenden Sie sich an Profile Design für weitere Informationen. [AB1100-4-1]
• Dieser Aerobar ist zur Verwendungmit einem Lenker des Klemmdurchmesser 31,8 mm vorgesehen. Unter Verwendung des mitgelieferten Zwischenstücks kann er
auch mit einer Lenkstange von 26,0 mm benutzt werden. [AB0302-5-2]
• Wann immer ein mit Aerobar ausgestattetes Fahrrad auf einem Dachgestell plaziert wird, sind die Polster der Armstützen zu entfernen (falls mit Klettverschluss
befestigt). Polster, die während des Transports verloren gehen, sind durch die Profile Design-Garantie nicht gedeckt. [AB1100-6-1]
Profile Design kann verlangen, dass Sie zuerst ein garantieersatzantragsformular ausfüllen und unterschreiben, bevor Ihr ga-
rantieanspruch bearbeitet wird.
Jegliche Porto-, Versicherungs- und Versandspesen, die beim Einsenden Ihres Profile Design-Produkts zwecks Service unter
einer der obigen Optionen entstehen, fallen zu Ihren Lasten. Profile Design ist nicht verantwortlich für Produkte, die während
des Versands beschädigt oder verloren wurden.
Für Produkte, die außerhalb der Vereinigten Staaten erworben wurden, wenden Sie sich bitte an den autorisierten Verteiler von
Profile Design im Land in dem das Produkt gekauft wurde. Die Verteiler können auf der Website gefunden werden.
Profile Design Sturzersatzstrategie
Profile Design versteht, dass Stürze geschehen und ein Austausch beschädigter Fahrradteile teuer sein kann. Als Resultat des-
sen versucht Profile Design eine Linderung der Schmerzen, indem ein Ersatzprodukt 30% unter dem gegenwärtig von Profile
Design empfohlenen Preis in Ihrem respektiven Land angeboten wird. Alle anderen Klauseln dieser garantie sind anwendbar,
und die angegebene Prozedur zum Erhaltes eines garantieservice gelten auch für die Sturzersatzstrategie. Profile Design trifft
die endgültige Entscheidung, ob ein Teil der Sturzersatzstrategie entsprechend gedeckt ist.
Garantieausnahmen
Weder Detailhandel noch Verkäufer von Profile Design-Produkten sind autorisiert diese garantie auf irgendwelche Weise abzu-
ändern. Es ist Ihre Verantwortung das Produkt regelmäßig zu überprüfen, um festzustellen, ob eine normale Wartung oder ein
Ersatz notwendig ist. Diese garantie deckt das Folgende nicht:
• P rodukte, die modifiziert, vernachläßigt oder unzureichend unterhalten wurden, bzw. für kommerzielle Zwecke verwendet,
missbraucht oder schlecht behandelt wurden, oder die in Unfälle verwickelt waren.
• S chäden, die während des Versands des Produkts entstanden (solche Ansprüche müssen direkt an den Spediteur gestellt
werden).
• P roduktschäden, die das Resultat einer unrichtigen Zerlegung oder Reparatur sind, bzw. durch die Installation von anderen
als den vorgesehenen Originalteilen oder -zubehör verursacht wurden, die nicht kompatibel sind, oder aus einer Nichtbefol-
gung von Produktwarnungen und Benutzungshinweisen entstanden.
• E ine Beschädigung oder Verschlechterung des Oberflächenzustands bzw. der ästethischen Erscheinung des Produkts.
• D ie notwenidge Arbeit, um einen durch die garantie gedeckten gegenstand zu entfernen und wieder einzubauen bzw. einzu-
stellen.
• N ormale Abnutzung des Produkts.
• J egliche Produkte bei denen der Konsument die oben dargestellten garantieprozeduren nicht befolgt.
Siehe die Website www.profile-design.com für die aktuelle Version dieser garantie.
www.profile-design.com
(© Juni 2006 Profile Design)
System
Note to Dealers: If you install this product for the consumer, please provide him/her with this owner's manual after installation.
20
Thank you for purchasing the Profile Design T2+ DL
read these instructions thoroughly before attempting to install this aerobar. Proper installation is required for compliance
with Profile Design's warranty policy. If you are not familiar with the installation of aerobars, please seek the assistance of
your local Profile Design dealer by logging on to www.profile-design.com and using "dealer locator" or by calling Profile
Design's customer service number.
Tools and materials required: 5mm Allen wrench, Torque wrench
1. T hreaded areas have been pre-treated by Profile Design during production with a special blue thread locking compound. This special compound
1
is easy to detect on the threads of all bolts provided. If you cannot detect this thread locking compound or if you have cleaned it off through
normal maintenance, reapply a suitable blue thread locking compound as available from Loctite
2. WARNING Do not grease the handlebar clamping area as this may cause the aerobar to slip while riding resulting in a loss of control.
3. T his aerobar is designed to fit both 26.0mm & 31.8mm handlebars and the clamping system of this aerobar is designed to spread the clamp-
ing load evenly to the base handlebar. This is accomplished by using a shim set (#8 & #9) for the 26.0mm diameter base bar or by an expand-
ed clamp size for the 31.8mm diameter base bar. Determine the exact diameter of the handlebar that you are clamping to. If you are using a
26.0mm base handlebar, these shims are required for a proper assembly. Be sure to locate & place the dimple on the shim into the recess of
the clamp (repeat on remaining shims). This will prevent each shim from rotating.
4. O nce desired aerobar width is determined, secure the top and bottom brackets (#3 & #4) to the handlebar by inserting the M6x18 (#5) mush-
room cap bolts through the top bracket and into the bottom bracket. Using the 5mm Allen wrench evenly tighten these bolts to a torque of
42–63in.lbs. (4.7–7.2 Newton Meters) Note: You may have to unwrap the top section of handlebar tape in order to gain the desired clamping
width. Do not route the brake or shift cable housing underneath the aerobar brackets—this will affect braking and/or shifting performance
5. S lide the DL extension tubes (#1) through the top bracket (#3) and adjust to the desired length and rotational angle. Using the 5mm Allen
wrench, tighten the M6x15 mushroom cap bolt (#6) to a torque of 42–63in.lbs. (4.7–7.2 Nm).
6. S lide the two "J2" brackets (#2) on the rear end of the DL extension tubes and adjust to the desired length and rotational angle.
7. T o install the F-19 armrests in the widest position without the riser posts, insert the M6x18 flat head bolt (#14) into the innermost hole of the
"J2" Bracket. Adjust the bracket to the desired length and angle and tighten the M6x18 bolt to a torque of 30–42in.lbs. (3.4–4.7 Nm). Repeat
on second bracket.
8. A ttach the F-19 armrest to the "J2" bracket using the M6x13 flat head bolts (#12). Place each bolt through the M6 Armrest washer (#16),
through the F-19 armrest, and into the "J2" bracket. Using the 5mm Allen wrench, tighten the M6x13 flat head bolts to a torque of 30–42in.
lbs. (3.4–4.7 Nm). Repeat on second armrest.
9. T o install the armrests in the narrowest position without risers, attach the F-19 armrest to the "J2" bracket using the M6x13 & M6x25 flat bolts (#12
& #13). The shorter of the two bolts is used on the outermost hole of the F-19. The longer bolt is used in the innermost hole of the F-19 and must
thread into the clamp of the "J2" bracket. Place each bolt through the M6 Armrest washer, through the F-19 armrest, and into the J2 bracket. Using
the 5mm Allen wrench, tighten the M6x13 & M6x25 flat head bolts to a torque of 30–42in.lbs. (3.4–4.7 Nm). Repeat on second armrest.
1 0. T o install the F-19 armrests in the widest position with the riser post (#17), remove the M6x13 flat head bolts and replace with M6x25 flat head
bolts. Follow the same installation sequence and, using the 5mm Allen wrench, tighten the M6x25 flat head bolts to a torque of 30-42in.lbs.
(3.4–4.7 Nm). Repeat on second armrest.
1 1. T o use the riser post with the narrow armrest position, remove the M6x13 & M6x25 flat head bolts, install the Riser Post (#16) under the F-19
armrest and using the M6x25 flat head bolt in the outermost hole of the F-19 armrest and the M6x38 (#15) flat head bolt in the innermost hole
of the F-19 armrest. Using the 5mm Allen wrench, tighten the M6x25 & M6x38 flat head bolts to a torque of 30–42in.lbs. (3.4–4.7 Nm). Repeat
on second armrest.
1 2. T o attach the armrest pads, place a pad on each armrest and insert the edges of the armrest into the pockets on the underside of each pad.
Make sure that the edges of each armrest are fully inserted into each pocket. Once these are inserted, insert the Velcro strap through the
plastic buckle and pull tight across the bottom of the armrest to secure.
1 3. I f you choose to install the optional Aerobridge, please follow the included instruction sheet.
1 4. R echeck the bolts for tightness after first usage and periodically thereafter to insure secure attachment of the aerobar.
WARNING
• A ny failure to follow these warnings and instructions can result in breakage, slippage and or other malfunctioning of this Profile
Design component causing a loss of control of the bicycle with serious injuries. [AP1100-1-1]
• A creaking component can be a sign of potential problems. Make sure all contact surfaces between components are clean, all
bolt threads are greased or are treated with proper thread lock and tightened to Profile Design's (or the bike manufacturer's)
specifications and all components are properly sized to fit together. If you continue to experience creaking stop using the
Profile Design component and call Profile Design customer service. [AP0601-2-2]
• U nder tightening a bolt can result in a part coming loose while riding and an over tightened bolt can break unexpectedly or
strip the threads it is engaging while riding also resulting in a loss of control. All bolts must be tightened to Profile Design's (or
the bike manufacturer's) torque specifications. On the first and any subsequent assembly examine all male and female threads
and bolts for stripped threads, cracks and any required lubrication or thread locking compound. [AP1100-3-2]
• P eriodically, closely examine all surfaces of this Profile Design component (after cleaning) in bright sunlight to check for any
small hairline cracks or fatigue at "stress points" (such as welds, seams, holes, points of contact with other parts, etc.). If you
see any cracks, no matter how small, stop using the part immediately and call Profile Design customer service. [AP0302-4-2]
• W henever you install any new component on your bike make sure you thoroughly try it out close to home (with your hel-
met) where there are no obstacles or traffic. Make sure everything is working properly before going off on a ride or to a race.
[AP1100-5-1]
• R acing (road, mountain or multi-sport) places extreme stress on bicycles and their components (like it does riders) and sig-
nificantly shortens their usable life. If you participate in these types of events, the lifetime of the product may be significantly
shortened depending upon the level and amount of racing. The "normal wear" of a component may differ greatly between
competitive and non-competitive uses, which is why professional level riders often use new bikes and components each sea-
son as well as having their bikes serviced by professional mechanics. Particular care should be placed in the regular examina-
tion of your bicycle and its components to insure your safety. [AP1100-6-1]
Profile Design, LLC
Worldwide Limited Warranty
Profile Design LLC warrants to the original retail purchaser ("you") that the Profile Design product for which they received this
warranty is free from defects in material and workmanship for two years from the date of original retail purchase. This warranty
is not transferable to a subsequent purchaser. Profile Design's sole obligation under this warranty is to repair or replace the
product, at Profile Design's option. Profile Design must be notified in writing of any claim under this warranty within 60 days of
any claimed lack of conformity of the product.
Warranty Limitations
The duration of any implied warranty or condition, of merchantability, fitness for a particular purpose, or otherwise, on this
product shall be limited to the duration of the express warranty set forth above. In no event shall Profile Design be liable for any
loss, inconvenience or damage, whether direct, incidental, consequential or otherwise, resulting from breach of any express
or implied warranty or condition, of merchantability, fitness for a particular purpose, or otherwise with respect to this product,
except as set forth herein. Some states or countries do not allow limitation on how long an implied warranty lasts and some do
not allow exclusions or limitations of incidental or consequential damages, so the above limitations or exclusions may not apply
to you. This warranty gives you specific legal rights, and you may also have other rights, which may vary, from location to loca-
tion. This warranty will be interpreted pursuant to the laws of the United States. The original English language version/meaning
of this warranty controls over all translations and Profile Design is not responsible for any errors in translation of this warranty
or any product instructions. This warranty is not intended to confer any additional legal, jurisdictional or warranty rights to you
other that those set forth herein or required by law. If any portion of this warranty is held to be invalid or unenforceable for any
reason, such finding will not invalidate any other provision. For products purchased in countries other than the United States
please contact Profile Design's authorized distributor in that respective country.
Warranty Service Options
To obtain service under this warranty you must either:
(1) B ring or send your Profile Design product, together with this warranty, the retail seller's original receipt or other satisfactory
proof of the date of purchase to the retailer where you purchased the item or another authorized Profile Design retailer, or
(2) S end your Profile Design product (with the return authorization number on the outside of the shipping container and affixed
to the product), together with the retail seller's original receipt or other satisfactory proof of the date of purchase to Profile
Design 2677 El Presidio St., Long Beach, CA 90810 USA. You must first obtain a return authorization number by calling
Profile Design at (310) 884-7756 ext. 161 (or send an email to warranty@profile-design.com) prior to returning the product to
Profile Design.
T2+ DL Aerobar w/ MULTI-FIT
™
, a lightweight, adjustable, and performance improving aerobar. Please
™
® or another company before assembly.
FIg. 1
Parts List—T2+ DL
Qty. Req.
*Not pictured
• A number of factors can reduce the life of this component to less than its warranty period. Rider size and/or strength and rid-
ing style, high mileage, rough terrain, abuse, improper installation, sweat, adverse environmental conditions (such as salt air
or corrosive rain), travel damage (especially if bike and components are repeatedly disassembled and then reassembled) and
crashes or accidents can all contribute to the shortening of the life of this component. The more factors that are present, the
more the life of the component is reduced. [AP0801-7-2]
• M ake sure you periodically recheck ALL aerobar bolts for tightness as indicated. Many of these bolts can loosen due to road
vibration, which can cause possible breakage and loss of control. Make sure only the Profile Design supplied bolts are used.
[AB1100-1-1]
• A erobars can require riding positions that are new or different to many riders. It is advisable to practice using these bars in a
low traffic area to become accustomed to any changes in the steering or handling characteristics of the bike. Please exercise
caution when using these types of handlebars for the first time. Also make sure that you continue to look forward when riding
and do not look down towards the ground. [AB1100-2-1]
• I f you ever crash and the handlebar, aerobar OR stem is damaged in any way, (slight bends or scrapes) ALL ADJOININg
PARTS should be replaced as there may be undetectable damage to either part. Call Profile Design customer service and ask
about our "Crash Replacement Policy". [AB1100-3-1]
• S ome lightweight aluminum and carbon fiber handlebars are not compatible with aerobar assemblies and attaching aerobars
will damage the bar and could lead to breakage, slippage or a fall, please refer to the handlebar manufacturer's installation
instructions for this information or call Profile Design for further information. [AB1100-4-1]
• T hese aerobars are intended for use with handlebars using a clamp diameter of 31.8mm. By using the shim adaptor provided
they may also be used for 26.0mm handlebars. [AB0302-5-2]
• W henever an aerobar-equipped bike is placed on a roof rack, remove the armrest pads (if they are Velcro attached). Pads lost
during transport are not covered by Profile Design Warranty. [AB1100-6-1]
Profile Design may require that you complete and sign a warranty replacement request form before processing your warranty claim.
Any postage, insurance or other shipping costs incurred in sending your Profile Design product for service under either option
above is your responsibility. Profile Design will not be responsible for products lost or damaged in shipping.
For products purchased in countries other than the United States please contact Profile Design's authorized distributor in the
country where the product was purchased. They can be found on our website at www.profile-design.com
Profile Design Crash Replacement Policy
Profile Design understands that crashes can happen and replacement of damaged bicycle parts can be costly. As a result
Profile Design will attempt to ease the pain by offering you a replacement product for 30% below Profile Design's current
suggested retail price in your respective country. All other provisions of this warranty apply and the procedures outlined for war-
ranty service apply also to the crash replacement policy. Profile Design will make the final decision on whether the part will be
covered under the crash replacement policy.
Warranty Exclusions
Retailers and sellers of Profile Design products are not authorized to modify this warranty in any way. It is your responsibility
to regularly examine the product to determine the need for normal service or replacement. This warranty does not cover the
following:
• P roducts that have been modified, neglected or poorly maintained, used for commercial purposes, misused or abused or
involved in accidents.
• D amage occurring during shipment of the products (such claims must be presented directly to the shipper).
• D amage to products resulting from improper assembly or repair, the use or installation of parts or accessories not compatible
with the original intended use of the product, or the failure to follow the product warnings and usage instructions.
• Damage or deterioration to the surface finish, aesthetics or appearance of the product.
• The labor required to remove and/or re-fit and re-adjust the item covered by this warranty.
• Normal wear to the product.
• A ny products for which the consumer does not follow the warranty procedures outlined above.
For the current version of this warranty please visit our website at www.profile-design.com
(© June 2006 Profile Design)
System
™
Installation Instructions
12
10 20
16
6 & 7
14
2 1
5 & 7
20
3
5 & 7
4
™
Part # Ref. # Part Description
2 852023 1 Aerobar—T2+ DL Extension Left/Right
2 285317 2 Bracket—"J2" Rear
2 189294 3 Bracket—Extension Non-threaded 31.8
2 189290 4 Bracket—"U" Threaded 31.8
4 919211 5 Bolt—M6x18mm Mushroom Cap BCP
2 312615 6 Bolt—M6x15 Mushroom Cap BCP
6 550006 7 Washer—M6X9X0.8 SS
2 104255 8 Shim—Small O.S. (Composite)*
2 104237 9 Shim—Large O.S. (Composite)*
1 200008 10 Armrest F-19 Left Injected
1 200009 11 Armrest F-19 Right Injected*
4 313411 12 Bolt—M6x13 Flat Head BCP
4 313625 13 Bolt—M6x25 Flat Head BCP*
2 312618 14 Bolt—M6x18 Flat Head BCP
2 313638 15 Bolt—M6x38 Flat Head BCP*
2 275555 16 Washer—M6 Armrest
2 276667 17 Post—M6 Riser (Composite)*
1 685173 18 Pad—F-19 L w/Velcro Straps*
1 685174 19 Pad—F-19 R w/Velcro Straps*
4 168428 20 End Plugs—Round
1 21 Aerobridge*
www.profile-design.com
#110079 T2+ DL Aerobar with MULTI-FIT System 5/15/2007
