Profile Design Sonic Bracket Installation Instructions

Diese Anweisungen gelten für die Profile Design Sonic Aerobar Bracket.
Vielen Dank für den Kauf unserer Profile Design Aerobar Bracket. Diese Halterung kann mit allen Armlehnen oder
Erweiterungen von Profile Design verwendet werden. Sie ist mit Lenkern mit einem Durchmesser von 31,8 mm
kompatibel.
Bitte machen Sie sich gründlich mit dieser Anleitung vertraut, bevor Sie zur Installation übergehen. Zur Einhaltung
der Profile-Design-Garantiebestimmungen ist eine ordnungsgemäße Installation erforderlich. Sofern Sie nicht mit der
Installation von Aerobars und deren Zubehör vertraut sind, lassen Sie sich bitte von Ihrem örtlichen Profile-Design-Händler
unterstützen. Dazu melden Sie sich bei www.profile-design.com an, nutzen die Händlersuche oder wenden sich telefonisch
an den Profile-Design-Kundendienst.
Wir empfehlen, diese Halterung mit Erweiterungen, Armlehnen und Lenkern von Profile Design zu verwenden.
Benötigte Werkzeuge und Materialien:
• 5-mm-Sechskantschlüssel
• Drehmomentschlüssel mit einem 5-mm-Sechskant-Aufsatz
• Montagepaste
• Lithiumfett
Das Halterungsset umfasst:
• Zwei (2) obere Aerobar-Halterungen (Aluminium)
• Zwei (2) untere Aerobar-Halterungen (Aluminium, halbrund)
• Vier (4) M6x18-Schrauben
• Zwei (2) M6x15-Schrauben, in der oberen Halterung vorinstalliert
Falls etwas aus dem Halterungsset fehlen sollte, wenden Sie sich bitte an Ihren Händler.
Bitte beachten Sie, dass Gewindeteile von Profile Design während der Produktion mit einem speziellen blauen
Gewindesicherungsmittel vorbehandelt wurden. Dieses spezielle Mittel kann leicht an den Gewinden aller
bereitgestellten Schrauben erkannt werden. Falls Sie dieses Gewindesicherungsmittel nicht entdecken oder bei der
normalen Wartung entfernt haben, sollten Sie vor der Montage erneut ein geeignetes blaues Gewindesicherungsmittel
von Loctite® oder einem anderen Hersteller auftragen.
Installationshinweise
1. Tragen Sie eine dünne Schicht Montagepaste auf die Innenseiten der Lenkerklemme an den oberen und unteren
Teilen der Halterung auf.
a) Falls Sie ein Aerobar Bracket Riser Kit verwenden, tragen Sie die Montagepaste auf alle Seiten der Riser auf und
befolgen Sie die Anweisungen aus dem Riser-Kit.
b) Wenn Sie eine 31,8-zu-26,0-Reduzierhülse verwenden, tragen Sie Montagepaste auf beide Seiten der Hülsen auf.
2. Klemmen Sie die beiden Hälften der Lenkerklemme um den Lenker, installieren Sie dann mit dem 5-mm-Sechskantschlüssel
die M6-Schrauben durch die untere in der oberen Halterung. Achten Sie darauf, die Schraube richtig am Gewinde
auszurichten.
3. Ziehen Sie die Schrauben fest, bis die Aerobar-Halterung sicher an der Stange befestigt ist. Wiederholen Sie den
Vorgang auf der anderen Seite.
4. Installieren Sie die Erweiterungen und ziehen Sie die M6-Schraube mit dem 5-mm-Sechskantschlüssel fest, bis sie sicher hält.
5. Prüfen Sie die Platzierung der Halterungen und Erweiterungen, ziehen sie dann mit dem Drehmomentschlüssel mit 5-mm-Aufsatz die Lenkerklemme bis 6 Nm fest.
6. Ziehen Sie dann die Erweiterungsklemme mit einem Drehmomentschlüssel mit 5-mm-Aufsatz bis 6Nm an.
7. Bringen Sie die Armlehnen entsprechend den Anweisungen an
8. Tragen Sie eine dünne Schicht Lithiumfett als Schutzschicht vor den Auswirkungen von Schweiß auf die Oberfläche der Schrauben auf.
9. Überprüfen Sie die Halterung regelmäßig auf Beschädigungen, insbesondere auf tiefe Kratzer in der Eloxierung, da diese Oxidation begünstigen und das Aluminium schwächen können.
Tauschen Sie die Halterung aus, falls Sie Schäden bemerken oder die Halterung in einen Unfall verwickelt wurde.
Hinweis an Händler: Wenn Sie dieses Produkt für einen Kunden installieren, geben Sie dem Kunden anschließend diese Anleitung mit.
WARNUNG
• Jegliche Nichtbeachtung dieser Warnungen und Anweisungen kann zu Beschädigungen, Verrutschen und anderen Fehlfunktionen dieser
Profile Design-Komponente, somit zum Verlust der Kontrolle über das Fahrrad und zu ernsthaften Verletzungen führen. [AP1100-1-1]
• Ein Quietschen kann auf mögliche Probleme hindeuten. Achten Sie darauf, dass sämtliche Kontaktflächen der einzelnen Komponenten
sauber sind, sämtliche Schraubgewinde gefettet oder mit einem geeigneten Schraubensicherungslack versehen sind und nach den
Vorgaben von Profile Design (oder dem Hersteller des Fahrrades) angezogen wurden, sämtliche Komponenten richtig zueinander
passen. Falls sich Quietschen auf diese Weise nicht beseitigen lassen sollte, nutzen Sie die Profile Design-Komponente nicht weiter,
wenden Sie sich an den Profile Design-Kundendienst. [AP0601-2-2]
• Zu locker angezogene Schrauben können dazu führen, dass sich Teile bei der Fahrt lösen; zu fest angezogene Schrauben können
unerwartet brechen oder die Gewinde beschädigen. In beiden Fällen kann es zu Kontrollverlust während der Fahrt kommen.
Sämtliche Schrauben müssen mit dem von Profile Design (oder dem Hersteller des Fahrrades) vorgeschriebenen Drehmoment
angezogen werden. Untersuchen Sie sämtliche inneren und äußeren Schraubgewinde bei der ersten und bei folgenden Montagen
auf verschlissene Windungen und Sprünge, achten Sie darauf, dass die Gewinde mit Schmierfett oder Schraubensicherungslack
versehen sind. [AP1100-3-2]
• Untersuchen Sie von Zeit zu Zeit (z. B. nach dem Reinigen) sämtliche Flächen der Profile Design-Komponente bei guter Beleuchtung
auf winzige Risse und Materialermüdung an stark belasteten Stellen (beispielsweise an Schweißnähten, Übergangsstellen, Öffnungen,
Kontaktstellen mit anderen Teilen etc.). Falls Sie auch nur winzigste Risse bemerken, nutzen Sie das betroffene Teil nicht mehr;
wenden Sie sich an den Profile Design-Kundendienst. [AP0302-4-2]
• Wenn Sie eine neue Komponente an Ihrem Fahrrad installieren, testen Sie diese gründlich nicht weit von zuhause entfernt an einer
Stelle, die möglichst frei von Hindernissen und Verkehr ist. Tragen Sie dabei am besten einen schützenden Helm. Vergewissern Sie
sich, dass alles perfekt in Ordnung ist, bevor Sie auf große Tour gehen oder an einem Rennen teilnehmen. [AP1100-5-1]
• Rennen (auf der Straße, in den Bergen und an wechselnden Stellen) belasten das Fahrrad und seine Komponenten (und natürlich
Profile Design GmbH
Beschränkte weltweite Garantie
Profile Design GmbH garantiert dem ursprünglichen Käufer (Ihnen) für 2 Jahre ab dem ursprünglichen Kaufsdatum
im Fachgeschäft, dass das Profile Design-Produkt mit dem diese Garantie erhalten wurde frei von Material-und
Herstellungsdefekten ist. Diese Garantie ist nicht auf einen nachfolgenden Käufer übertragbar. Die einzige Verpflichtung von
Profile Design gemäß dieser Garantie ist eine Reparatur bzw. Ersatz nach der Wahl von Profile Design. Etwelche Ansprüche für
mangelnde Produktkonformität aufgrund dieser Garantie müssen Profile Design innerhalb von 60 Tagen mitgeteilt werden.
Garantieeinschränkungen
Die Dauer einer gesetzlichen Garantie bzw. der Bedingungen, der Marktgängigkeit, bzw. der Eignung für einen besonderen
Zweck dieses Produkts usw., beschränkt sich auf die Dauer der oben zugesicherten Garantieleistung. Profile Design
ist keinesfalls haftbar für Verluste, Ungelegenheiten oder Schäden, ob direkt, beiläufig, nachfolgend oder anderen, die
das Ergebnis einer Nichteinhaltung der ausdrücklichen oder implizierten Garantiebedingungen sind, bzw. die mit der
Marktgängigkeit oder der Eignung für einen besonderen Zweck, oder andersweise mit diesem Produktzusammenhängen,außer
was hier angegeben ist. Einige Staaten und Länder gestatten keine Eingrenzung der implizierten Garantiedauer, und
einige erlauben keine Ausnahmen oder Einschränkungen der beiläufigen oder Folgeschäden, so dass obenstehende
Einschränkungen oder Ausnahmen nicht auf Sie anwendbar sein könnten. Diese Garantie gibt Ihnen spezifische Rechte,
und Sie könnten andere Rechte haben, die je nach Ort verschieden sind. Diese Garantie wird den Gesetzen der Vereinigten
Staaten entsprechend ausgelegt. Die ursprüngliche, englischsprachige Version/ Bedeutung dieser Garantie hat Priorität über
alle Übersetzungen, und Profile Design ist nicht für Übersetzungsfehler dieser Garantie oder der Produktanleitungen verantwortlich.
Diese Garantie hat nicht die Absicht Ihnen andere zusätzliche gesetzliche Zuständigkeits- oder Garantierechte zu erteilen, als
diejenigen, die hier angegeben und gesetzlich notwendig sind. Falls ein Teil dieser Garantie aus gewissen Gründen ungültig
oder unwirksam ist, bedeutet dies nicht, dass andere Klauseln dadurch auch ungültig werden. Für Produkte, die außerhalb der
Vereinigten Staaten erworben wurden, wenden Sie sich bitte and den autorisierten Verteiler von Profile Design im respektiven Land.
Optionen des Garantieservices
Um eine Serviceleistung aufgrund dieser Garantie zu erhalten, müssen Sie entweder:
(1) Ihr Profile Design-Produkt zusammen mit diesem Garantieschein, der Originalquittung der Verkaufsstelle oder einem
anderem ausreichendem Nachweis des Kaufsdatums zum Fachgeschäft bringen, wo es gekauft wurde, oder zu einer
autorisierten Profile Design-Verkaufsstelle, oder
(2) Senden Sie Ihr Profile Design-Produkt (mit Rückgabeautorisierungsnummer an der Außenseite der Verpackung und am
Produkt befestigt) zusammen mit der Originalquittung der Verkaufsstelle oder anderem ausreichendem Nachweis des
Kaufsdatums an Profile Design, 2677 El Presidio St., Long Beach, CA 90810, USA. Sie müssen dazu vor einer Rückgabe
zuerst eine Autorisierungsnummer erhalten indem Sie Profile Design unter (310) 884-7756, intern 161, anrufen (oder per
Email-Adresse warranty@profile-design.com kontaktieren).
Profile Design Sonic Bracket
Installationsanleitung
1
4
5
5
QTY.Req. Part# Ref.# Teilebeschreibung
2 189365 1 Halterung – Sonic obere Halterung 31,8 mm flach schwarz
Halterung – untere Halterung 31,8 mm ohne Gewinde flach
2 189366 2
schwarz
4 919211 3 Schraube – M6x18 schwarz CP Pilzkopf
2 312615 4 Schraube – M6x15 schwarz CP Pilzkopf
6 550006 5 Unterlegscheibe – M6x9x.8 SS
auch den Fahrer) stark und können zu vorzeitigem Verschleiß führen. Wenn Sie an solchen Ereignissen teilnehmen, kann sich die
Lebenserwartung des Produktes je nach Häufigkeit und Intensität der Belastung deutlich verkürzen. Der „normale Verschleiß" einer
Komponente kann beim Einsatz bei Wettbewerben und beim rein privaten Einsatz stark abweichen. Daher verwenden professionelle
Radsportler häufig neue Fahrräder und Komponenten in jeder Saison und lassen ihre Ausrüstung von professionellen Mechanikern
warten. Verwenden Sie etwas Zeit auf die regelmäßige Überprüfung Ihres Fahrrades und seiner Komponenten, damit Sie stets sicher
unterwegs sind. [AP1100-6-1]
• Einige Faktoren können dazu führen, dass eine Komponente bereits innerhalb der Garantiezeit verschleißt. Größe, Kraft
und Fahrstil des Fahrers, hohe Kilometerleistung, ungünstiges Terrain, Missbrauch, fehlerhafte Installation, Schweiß, widrige
Umgebungsbedingungen (zum Beispiel salzige Luft oder saurer Regen), Beschädigungen beim Transport (insbesondere
beim wiederholten Zerlegen und Montieren von Fahrrädern und ihrer Komponenten), Stürze und Unfälle können allesamt zu
einer geringeren Lebenserwartung einer Komponente beitragen. Je mehr Faktoren einwirken, desto stärker verkürzt sich die
Lebenserwartung einer Komponente. [AP0801-7-2]
• Achten Sie darauf, dass der Durchmesser des Lenkstangen-Klemmbereiches zum Klemmdurchmesser des Lenkervorbaus passt
(also 31,8 mm, 26,0 mm oder 25,4 mm). Eine fehlerhafte Passung kann Beschädigungen der Lenkstange oder des Lenkervorbaus,
Durchrutschen oder Brechen verursachen und somit zu Kontrollverlust und Verletzungen führen. [B0706-4-1]
• Kohlefaser- (Carbon-) Lenkstangen benötigen besondere Aufmerksamkeit und Wartung. Machen Sie sich vor der Installation eines
Lenkervorbaus mit Kohlefaser-Lenkstange gründlich mit den Anweisungen des Lenkstangenherstellers vertraut. [ST1100-1-1]
Profile Design gewährt auf sämtliche Pro dukte eine zweijährige Garantie ab Kaufdatum.
Detaillierte Angaben zur Profile Design-Garantie und zum Austausch bei Stürzen/Unfällen finden Sie hier:
www.profile-design.com/warranty
Profile Design kann verlangen, dass Sie zuerst ein Garantieersatzantragsformular ausfüllen und unterschreiben, bevor Ihr
Garantieanspruch bearbeitet wird.
Jegliche Porto-, Versicherungs- und Versandspesen, die beim Einsenden Ihres Profile Design-Produkts zwecks Service unter
einer der obigen Optionen entstehen, fallen zu Ihren Lasten. Profile Design ist nicht verantwortlich für Produkte, die während
des Versands beschädigt oder verloren wurden.
Für Produkte, die außerhalb der Vereinigten Staaten erworben wurden, wenden Sie sich bitte an den autorisierten Verteiler von
Profile Design im Land in dem das Produkt gekauft wurde. Die Verteiler können auf der Website gefunden werden.
Profile Design Sturzersatzstrategie
Profile Design versteht, dass Stürze geschehen und ein Austausch beschädigter Fahrradteile teuer sein kann. Als Resultat dessen
versucht Profile Design eine Linderung der Schmerzen, indem ein Ersatzprodukt 30% unter dem gegenwärtig von Profile Design
empfohlenen Preis in Ihrem respektiven Land angeboten wird. Alle anderen Klauseln dieser Garantie sind anwendbar, und die
angegebene Prozedur zum Erhaltes eines Garantieservice gelten auch für die Sturzersatzstrategie. Profile Design trifft die endgültige
Entscheidung, ob ein Teil der Sturzersatzstrategie entsprechend gedeckt ist.
Garantieausnahmen
Weder Detailhandel noch Verkäufer von Profile Design-Produkten sind autorisiert diese Garantie auf irgendwelche Weise
abzuändern. Es ist Ihre Verantwortung das Produkt regelmäßig zu überprüfen, um festzustellen, ob eine normale Wartung oder
ein Ersatz notwendig ist. Diese Garantie deckt das Folgende nicht:
• Produkte, die modifiziert, vernachläßigt oder unzureichend unterhalten wurden, bzw. für kommerzielle Zwecke verwendet,
missbraucht oder schlecht behandelt wurden, oder die in Unfälle verwikkelt waren.
• Schäden, die während des Versands des Produkts entstanden (solche Ansprüche müssen direkt an den Spediteur gestellt werden).
• Produktschäden, die das Resultat einer unrichtigen Zerlegung oder Reparatur sind, bzw. durch die Installation von
anderen als den vorgesehenen Originalteilen oder -zubehör verursacht wurden, die nicht kompatibel sind, oder aus einer
Nichtbefolgung von Produktwarnungen und Benutzungshinweisen entstanden.
• Eine Beschädigung oder Verschlechterung des Oberflächenzustands bzw. der ästethischen Erscheinung des Produkts.
• Die notwenidge Arbeit, um einen durch die Garantie gedeckten Gegenstand zu entfernen undwieder einzubauen bzw.
einzustellen.
• Normale Abnutzung des Produkts.
• Jegliche Produkte bei denen der Konsument die oben dargestellten Garantieprozeduren nicht befolgt.
Siehe die Website www.profile-design.com für die aktuelle Version dieser Garantie.
(© Juni 2006 Profile Design)

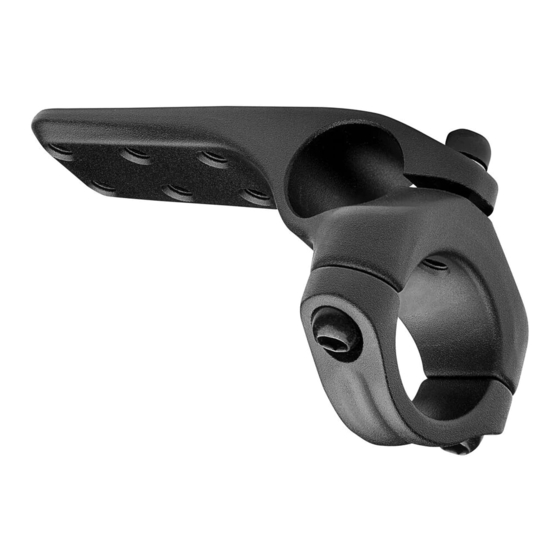

These instructions apply to the Profile Design Sonic Aerobar Bracket.
Thank you for purchasing this set of Profile Design Aerobar Brackets. This bracket can be used with any Profile Design
armrests or extensions. It is compatible with a 31.8mm diameter handlebar.
Please read these instructions thoroughly before attempting to install this item. Proper installation is required for
compliance with Profile Design's warranty policy. If you are not familiar with installation of aerobars or their accessories,
please seek the assistance of your local Profile design dealer by logging on to www.profile-design.com and using "dealer
search" or by calling Profile Design's customer service number.
We recommend that this bracket is used with Profile Design extensions, armrests and handlebar.
Tools and materials required:
• 5mm Hex Wrench
• orque Wrench with a 5mm Hex fitting
• Assembly compound
2 • Lithium grease
Your bracket kit should contain:
• Two (2) aerobar upper brackets (aluminium)
5
• Two (2) aerobar lower brackets (aluminium half round)
• Four (4) M6x18 bolts
• Two (2) M6x15 bolts preinstalled in the upper bracket
3
3 If anything is missing from the bracket kit please contact your dealer.
Please note that threaded areas have been pre-treated by Profile Design during production with a special blue thread
locking compound. This special compound is easy to detect on the threads of all bolts provided. If you cannot detect this
thread locking compound or if you have cleaned it
off through normal maintenance, re-apply a suitable blue thread locking compound as available from Loctite® or another
company before assembly.
Installation instructions
1. Apply a thin coating of assembly compound to the inside faces of the handlebar clamp on both the upper and lower
parts of the bracket.
a) If you will be using an Aerobar Bracket Riser Kit apply assembly compound to all of the faces of the risers and
follow the instructions with the Riser kit.
b) If you are using a 31.8 to 26.0 reducing shim apply assembly compound to both sides of the shims.
2. Clasp the two halves of the handlebar clamp around the handlebar then use the 5mm Hex Wrench to install the M6
bolts through the lower bracket into the upper. Take care that the first thread engagement feels smooth to avoid
crossthreading the bolt.
3. Tighten the bolts until the aerobar bracket is firmly in place on the bar and repeat with the other side.
4. Install the extensions and tighten the M6 bolt using the 5mm Hex wrench so they are held snugly
5. Check the placement of the brackets and extensions then use the torque wrench with a 5mm fitting to tighten the handlebar clamp to 6Nm.
6. Then use the torque wrench with a 5mm fitting to tighten the extension clamp to 6Nm.
7. Fit the armrests as per armrest instructions
8. Apply a light coating of Lithium grease to the surface of the bolts as a protective layer against the effects of sweat.
9. Periodically check the bracket for damage, particularly for scratches through the anodised coating that could lead to oxidation and weakening of the aluminium. Replace your bracket if you notice
any damage from use or accident.
Note to Dealers: If you install this product for the consumer, please provide him/her with this owner's manual after installation.
WARNING
• Any failure to follow these warnings and instructions can result in breakage, slippage and or other malfunctioning of
this Profile Design component causing a loss of control of the bicycle with serious injuries. [AP1100-1-1]
• A creaking component can be a sign of potential problems. Make sure all contact surfaces between components are
clean, all bolt threads are greased or are treated with proper thread lock and tightened to Profile Design's (or the bike
manufacturers) specifications and all components are properly sized to fit together. If you continue to experience
creaking stop using the Profile Design component and call Profile Design customer service. [AP0601-2-2]
• Under tightening a bolt can result in a part coming loose while riding and an over tightened bolt can break
unexpectedly or strip the threads it is engaging while riding also resulting in a loss of control. All bolts must be
tightened to Profile Design's (or the bike manufacturer's) torque specifications. On the first and any subsequent
assembly examine all male and female threads and bolts for stripped threads, cracks and any required lubrication or
thread locking compound. [AP1100-3-2]
• Periodically, closely examine all surfaces of this Profile Design component (after cleaning) in bright sunlight to check
for any small hairline cracks or fatigue at "stress points" (such as welds, seams, holes, points of contact with other
parts etc.). If you see any cracks, no matter how small, stop using the part immediately and call Profile Design
customer service. [AP0302-4-2]
• Whenever you install any new component on your bike make sure you thoroughly try it out close to home (with your
helmet) where there are no obstacles or traffic. Make sure everything is working properly before going off on a ride or
to a race. [AP1100-5-1]
• Racing (road, mountain or multi-sport) places extreme stress on bicycles and their components (like it does riders)
and significantly shortens their usable life. If you participate in these types of events, the lifetime of the product may be
Profile Design, LLC
Worldwide Limited Warranty
Profile Design LLC warrants to the original retail purchaser ("you") that the Profile Design product for which they received this
warranty is free from defects in material and workmanship for two years from the date of original retail purchase. This warranty is
not transferable to a subsequent purchaser. Profile Design's sole obligation under this warranty is to repair or replace the product, at
Profile Design's option. Profile Design must be notified in writing of any claim under this warranty within 60 days of any claimed lack
of conformity of the product.
Warranty Limitations
The duration of any implied warranty or condition, of merchantability, fitness for a particular purpose, or otherwise, on this product
shall be limited to the duration of the express warranty set forth above. In no event shall Profile Design be liable for any loss,
inconvenience or damage, whether direct, incidental, consequential or otherwise, resulting from breach of any express or implied
warranty or condition, of merchantability, fitness for a particular purpose, or otherwise with respect to this product, except as set
forth herein. Some states or countries do not allow limitation on how long an implied warranty lasts and some do not allow
exclusions or limitations of incidental or consequential damages, so the above limitations or exclusions may not apply to you.
This warranty gives you specific legal rights, and you may also have other rights, which may vary, from location to location.
This warranty will be interpreted pursuant to the laws of the United States. The original English language version/meaning of
this warranty controls over all translations and Profile Design is not responsible for any errors in translation of this warranty or
any product instructions. This warranty is not intended to confer any additional legal, jurisdictional or warranty rights to you
other that those set forth herein or required by law. If any portion of this warranty is held to be invalid or unenforceable for any
reason, such finding will not invalidate any other provision. For products purchased in countries other than the United States
please contact Profile Design's authorized distributor in that respective country.
Warranty Service Options
To obtain service under this warranty you must either:
(1) Bring or send your Profile Design product, together with this warranty, the retail seller's original receipt or other satisfactory
proof of the date of purchase to the retailer where you purchased the item or another authorized Profile Design retailer, or
(2) Send your Profile Design product (with the return authorization number on the outside of the shipping container and affixed to
the product), together with the retail seller's original receipt or other satisfactory proof of the date of purchase to Profile Design
2677 El Presidio St., Long Beach, CA 90810 USA. You must first obtain a return authorization number by calling Profile Design
at (310) 884-7756 ext. 161 (or send an email to warranty@profile-design.com) prior to returning the product to Profile Design.
Profile Design may require that you complete and sign a warranty replacement request form before processing your warranty claim.
Any postage, insurance or other shipping costs incurred in sending your Profile Design product for service under either option above is
your responsibility. Profile Design will not be responsible for products lost or damaged in shipping.
For products purchased in countries other than the United States please contact Profile Design's authorized distributor in the country
where the product was purchased. They can be found on our website at www.profile-design.com
Profile Design Sonic Bracket
Installation Instructions
1
4
5
5
QTY.Req. Part# Ref.# Part Description
2 189365 1 Bracket - Sonic Top Bracket 31.8mm Flat Black
2 189366 2 Bracket - Bottom Bracket 31.8mm Non-thread Flat Black
4 919211 3 Bolt-M6x18 Blk CP Mushroom Cap
2 312615 4 Bolt-M6x15 Blk CP Mushroom Cap
6 550006 5 Washer-M6x9x.8 SS
significantly shortened depending upon the level and amount of racing. The "normal wear" of a component may differ
greatly between competitive and non-competitive uses, which is why professional level riders often use new bikes and
components each season as well as having their bikes serviced by professional mechanics. Particular care should be
placed in the regular examination of your bicycle and it's components to insure your safety. [AP1100-6-1]
• A number of factors can reduce the life of this component to less than its warranty period. Rider size and/or strength
and riding style, high mileage, rough terrain, abuse, improper installation, sweat, adverse environmental conditions
(such as salt air or corrosive rain), travel damage (especially if bike and components are repeatedly disassembled and
then reassembled) and crashes or accidents can all contribute to the shortening of the life of this component. The more
factors that are present, the more the life of the component is reduced. [AP0801-7-2]
• Make sure the handlebar clamp area diameter matches that of the stem clamp diameter (i.e. 31.8mm, 26.0mm or
25.4mm). An incorrect match could result in handlebar and or stem damage, slippage or breakage causing a possible
loss of control and injury. [B0706-4-1]
• Carbon fiber handlebars require special attention and maintenance. For installation of a stem with carbon fiber
handlebars please refer to handlebar manufacturer's instructions prior to installation. [ST1100-1-1]
Profile Design warrants all its products for two years from original purchase.
For further details on the Profile Design warranty and Crash Replacement policy please visit
www.profile-design.com/warranty
Profile Design Crash Replacement Policy
Profile Design understands that crashes can happen and replacement of damaged bicycle parts can be costly. As a result
Profile Design will attempt to ease the pain by offering you a replacement product for 30% below Profile Design's current
suggested retail price in your respective country. All other provisions of this warranty apply and the procedures outlined for
warranty service apply also to the crash replacement policy. Profile Design will make the final decision on whether the part will
be covered under the crash replacement policy.
Warranty Exclusions
Retailers and sellers of Profile Design products are not authorized to modify this warranty in any way.It is your responsibility
to regularly examine the product to determine the need for normal service or replacement. This warranty does not cover the
following:
• Products that have been modified, neglected or poorly maintained, used for commercial purposes,misused or abused or involved
in accidents.
• Damage occurring during shipment of the products (such claims must be presented directly to the shipper).
• Damage to products resulting from improper assembly or repair, the use or installation of parts or accessories not compatible with the
original intended use of the product, or the failure to follow the product warnings and usage instructions.
• Damage or deterioration to the surface finish, aesthetics or appearance of the product.
• The labor required to remove and/or re-fit and re-adjust the item covered by this warranty.
• Normal wear to the product.
• Any products for which the consumer does not follow the warranty procedures outlined above.
For the current version of this warranty please visit our website at www.profile-design.com
(© June 2006 Profile Design)
www.profile-design.com
01.01.IA00956-Profile Design Sonic Bracket 11/02/2017
2
5
3
3
