Profile Design Aeria Installation Instructions

Installationsanleitung – Aeria-Lenkervorbau
Hinweis für Händler: Wenn Sie dieses Produkt im Kundenauftrag installieren, überreichen Sie dem Kunden
anschließend bitte diese Bedienungsanleitung.
Vielen Dank für den Kauf eines Aeria-Lenkervorbaus von Profile Design. Dieser Lenkervorbau ist für Lenkstangen des Typs
Straße oder TT/Triathlon vorgesehen. Bitte lesen Sie diese Anleitungen sorgfältig durch, bevor Sie versuchen, diesen Vorbau zu
installieren. Eine sachgerechte Installation ist die Voraussetzung zur Wahrnehmung von Leistungen im Rahmen der
Profile Design-Gewährleistungsbedingungen. Kennen Sie sich mit der Installation gewindeloser Vorbauten, von Gabeln und
Steuersätzen nicht aus, wenden Sie sich bitte zwecks Unterstützung an Ihren Profile Design-Händler vor Ort, indem Sie sich
bei www.profile-design.com anmelden und ihn über „Händlersuche" ausfindig machen oder den Kundendienst von Profile Design anrufen.
Benötigte Werkzeuge: 4 mm Sechskantschlüssel, 5 mm Sechskantschlüssel,
Drehmomentschlüssel (N m / in-lbs), feine Feile/Schleifpapier, Schmierfett.
1. Gewindebereiche wurden von Profile Design während der Produktion mit einem speziellen Drehmomentfett im Voraus eingefettet.
Sie erkennen dieses Spezialfett an seiner „Klebrigkeit". Können Sie kein Drehmomentfett feststellen oder haben Sie es während
der normalen Wartung entfernt, fetten Sie alle Gewinde vor dem Einbau ein.
2. Dieser Lenkervorbau ist für Lenkstangen des Typs Straße oder TT/Triathlon mit einem Klemmendurchmesser von 31,8 mm
vorgesehen. Verwenden Sie keine Lenkstangen mit einem anderen Durchmesser, denn sie passen NICHT genau in diesen Vorbau.
3. Dieser Lenkervorbau wurde für die Aufnahme von 1-1/8-Zoll Lenkrohren (28,6 mm) angefertigt und besitzt eine Scheibe für den
Einsatz von 1-Zoll Lenkrohren (25,4 mm).
4. Seien Sie besonders achtsam, wenn Sie diesen Lenkervorbau bei Gabeln verwenden, die ein Lenkrohr aus Kohlefaser besitzen.
Beachten Sie die Anleitungen und Warnhinweise des Gabelfabrikanten bezüglich Lenkrohre aus Kohlefaser.
5. Achten Sie bei der Installation mit einem neuen Steuersatz und/oder einer neuen Gabel bitte auf die Anleitungen des Herstellers
für derartige Produkte.
6. Untersuchen Sie vor der Installation des Lenkervorbaus bitte die Gabel, das Lenkrohr sowie die vordere und hintere Klemmschelle
des Lenkervorbaus auf scharfe Kanten oder Grate. Entfernen Sie diese gegebenenfalls mit einer Feile oder Schmirgelpapier.
7. Fetten Sie den Klemmbereich der Lenkstange nicht ein, denn sonst könnte die Lenkstange während der Fahrt verrutschen und
Sie dadurch die Kontrolle verlieren. Sie können für eine sicherere Befestigung eine Carbon-Montagepaste an der Schnittstelle
Lenkstange/Lenkervorbau auftragen.
8. Sobald der Steuersatz und die Gabel installiert sind, schieben Sie den Lenkervorbau zusammen mit Distanzstücken, die für das
Lenkrohr erforderlich sind, auf das Lenkrohr. HINWEIS: Die meisten Gabelhersteller fordern zur Einhaltung ihrer Garantierichtlinie
ein Distanzstück von mindestens 2,5 mm oberhalb des Vorbaus.
9. Ziehen Sie die Kompressionskappe des Steuersatzes gemäß den Anleitungen des Steuersatzherstellers fest an. Es MUSS ein 1-1/8-Zoll Steuersatz-Protektoroberteil verwendet werden, um eine
richtige Lagervorbelastung des Steuersatzes zu gewährleisten. Profile Design empfiehlt die Verwendung unseres Universal-Gap-Oberteils. Wird dieses Teil nicht verwendet, kann es zu einer
unsachgemäßen Einstellung kommen, die eine übermäßige Abnutzung, einen möglichen Bruch und einen Kontrollverlust zur Folge hat.
10. Installieren Sie die M5-Innensechskantschrauben der zwei hinteren Klemmen mit dem 4 mm Sechskantschlüssel im Gewinde der hinteren Klemme. Ziehen Sie jede einzelne Schraube mit einem
Drehmoment von 5 N m (44 in-lbs) fest an.
11. Entfernen Sie zuerst die Blende und installieren Sie dann die Lenkstange. Legen Sie die Blende auf den Klemmbereich der Lenkstange. Mit der Blende an der Lenkstangen stecken Sie die
Blendenlasche in den Lenkervorbau hinein und befestigen Sie die Stange in der Klemme.
12. Installieren Sie die zwei M5-Innensechskantschrauben mit einem 4 mm Sechskantschlüssel durch den Lenkerbau in der Blende. Ziehen Sie die Schrauben mit einem Drehmoment von 5 N m
(44 in-lbs) gleichmäßig fest an.
13. Prüfen Sie nach einer Testfahrt in einem offenen, sicheren Gelände erneut die Schrauben der hinteren und vorderen Klemme auf festen Sitz, um eine sichere Befestigung zu gewährleisten.
WARNUNG
• Nichtbefolgung dieser Warnungen kann zu Bruchschaden, Schlupf und/oder einer Fehlfunktion dieses Profile
Design-Teils führen, was zum Verlust der Beherrschung des Fahrrads und ernste Verletzungen verursachen kann.
[AP1100-1-1]
• Ein quietschendes Teil kann ein mögliches Problem anzeigen. Stellen Sie sicher, dass alle Kontaktflächen zwischen
den Teilen sauber sind, alle Schraubengewinde eingefettet oder mit dem richtigen Gewindeverbundstoff gesichert
sowie den Angaben von Profile Design (bzw. dem Fahrradhersteller) gemäß angezogen sind, und dass sie richtig
zusammenpassen. Falls weiterhin ein Quietschen auftritt, benutzen Sie das Teil nicht weiter und wenden Sie sich an
den Profile Design-Kundendienst. [AP0601-2-2]
• Mangelndes Festziehen einer Schraubverbindung kann zur Lösung eines Teils während des Fahrens führen,
wobei ein übermäßiges Festziehen zu einerm unerwarteten Bruch oder Gewindeschaden (Gewindeablösung)
und Verlust der Fahrradbeherrschung während des Fahrens führen kann. Alle Schraubteile müssen den
Drehmomentspezifikationen von Profile Design (oder des Fahrradherstellers) gemäß angezogen werden.
Beim ersten und jedem nachfolgenden Zusammenbau sind alle Innen- und Außengewinde und Schrauben auf
Gewindeschaden, Risse und eine eventell notwendige Schmierung oder Vorhandensein von Gewindeverbundstoff zu
überprüfen. [AP1100-3-2]
• Überprüfen Sie periodisch alle Oberflächen des Profile Design-Teils (nach Säuberung) unter hellem Sonnenlicht auf
das Vorhandensein von feinen Rissen oder Abnutzungserscheinungen an den „Beanspruchungsstellen" (wie z.B.
Schweißnähten, Fugen, Löchern, Kontaktstellen mit anderen Teilen usw.). Falls Sie Risse erkennen, ungeachtet
von deren Größe (oder Kleinheit), stoppen Sie die Verwendung des Teils sofort und kontaktieren Sie den Profile
Design-Kundendienst. [AP0302-4-2]
• Wann immer ein neues Teil am Fahrrad installiert wird, sollte dieses zuhause in der näheren Umgebung, an einem
Ort ohne Hindernisse und Verkehr, gut ausprobiert werden (Helm tragen). Überprüfen Sie dabei, ob alles richtig
funktioniert, bevor Sie auf eine Fahrt oder an ein Rennen gehen. [AP1100-5-1]
• Rennen (Straßen-, Berg- oder Multisport-) setzen Fahrräder und deren Bestandteile extremen Belastungen aus (wie
Profile Design GmbH
Beschränkte weltweite Garantie
Profile Design GmbH garantiert dem ursprünglichen Käufer (Ihnen) für 2 Jahre ab dem ursprünglichen Kaufsdatum
im Fachgeschäft, dass das Profile Design-Produkt mit dem diese Garantie erhalten wurde frei von Material- und
Herstellungsdefekten ist. Diese Garantie ist nicht auf einen nachfolgenden Käufer übertragbar. Die einzige Verpflichtung von
Profile Design gemäß dieser Garantie ist eine Reparatur bzw. Ersatz nach der Wahl von Profile Design. Etwelche Ansprüche für
mangelnde Produktkonformität aufgrund dieser Garantie müssen Profile Design innerhalb von 60 Tagen mitgeteilt werden.
Garantieeinschränkungen
Die Dauer einer gesetzlichen Garantie bzw. der Bedingungen, der Marktgängigkeit, bzw. der Eignung für einen besonderen
Zweck dieses Produkts usw., beschränkt sich auf die Dauer der oben zugesicherten Garantieleistung. Profile Design
ist keinesfalls haftbar für Verluste, Ungelegenheiten oder Schäden, ob direkt, beiläufig, nachfolgend oder anderen, die
das Ergebnis einer Nichteinhaltung der ausdrücklichen oder implizierten Garantiebedingungen sind, bzw. die mit der
Marktgängigkeit oder der Eignung für einen besonderen Zweck, oder andersweise mit diesem Produktzusammenhängen,
außer was hier angegeben ist. Einige Staaten und Länder gestatten keine Eingrenzung der implizierten Garantiedauer,
und einige erlauben keine Ausnahmen oder Einschränkungen der beiläufigen oder Folgeschäden, so dass obenstehende
Einschränkungen oder Ausnahmen nicht auf Sie anwendbar sein könnten. Diese Garantie gibt Ihnen spezifische Rechte,
und Sie könnten andere Rechte haben, die je nach Ort verschieden sind. Diese Garantie wird den Gesetzen der Vereinigten
Staaten entsprechend ausgelegt. Die ursprüngliche, englischsprachige Version/ Bedeutung dieser Garantie hat Priorität
über alle Übersetzungen, und Profile Design ist nicht für Übersetzungsfehler dieser Garantie oder der Produktanleitungen
verantwortlich. Diese Garantie hat nicht die Absicht Ihnen andere zusätzliche gesetzliche Zuständigkeits- oder Garantierechte
zu erteilen, als diejenigen, die hier angegeben und gesetzlich notwendig sind. Falls ein Teil dieser Garantie aus gewissen
Gründen ungültig oder unwirksam ist, bedeutet dies nicht, dass andere Klauseln dadurch auch ungültig werden. Für Produkte,
die außerhalb der Vereinigten Staaten erworben wurden, wenden Sie sich bitte and den autorisierten Verteiler von Profile
Design im respektiven Land.
Optionen des Garantieservices
Um eine Serviceleistung aufgrund dieser Garantie zu erhalten, müssen Sie entweder:
(1) Ihr Profile Design-Produkt zusammen mit diesem Garantieschein, der Originalquittung der Verkaufsstelle oder einem
anderem ausreichendem Nachweis des Kaufsdatums zum Fachgeschäft bringen, wo es gekauft wurde, oder zu einer
autorisierten Profile Design-Verkaufsstelle, oder
(2) Senden Sie Ihr Profile Design-Produkt (mit Rückgabeautorisierungsnummer an der Außenseite der Verpackung und am
Produkt befestigt) zusammen mit der Originalquittung der Verkaufsstelle oder anderem ausreichendem Nachweis des
Kaufsdatums an Profile Design, 2677 El Presidio St., Long Beach, CA 90810, USA. Sie müssen dazu vor einer Rückgabe
zuerst eine Autorisierungsnummer erhalten indem Sie Profile Design unter (310) 884-7756, intern 161, anrufen (oder per
Email-Adresse warranty@profile-design.com kontaktieren).

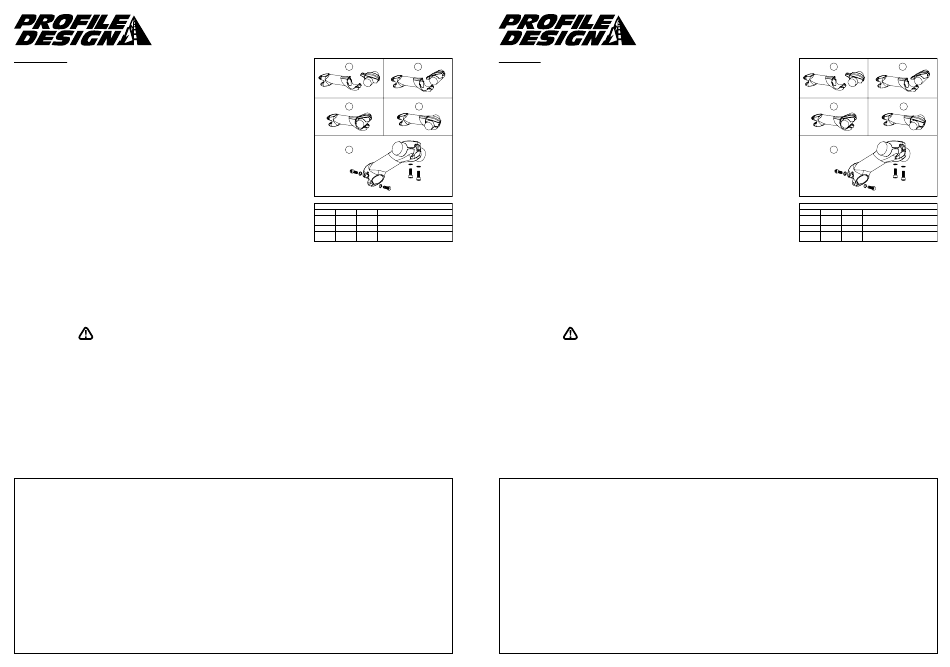

Installationsanleitung
1 2
3 4
5
Aeria-Lenkervorbau - Liste der Einzelteile
Bz.-Nr. PN Stck. Teilebeschreibung
Lenkervorbau - Aeria 73˚x
1 53910x 1
70/80/90/100/110 mm Hauptteil 1-1/8-Zoll
2 323189 1 Lenkervorbauoberteil - Aeria
Schraube, M5x18 mm, SHB,
3 313559 4
mit Federscheibe
auch die Fahrer) und verkürzen deren Gebrauchsleben wesentlich. Falls Sie an solchen Ereignissen teilnehmen,
dann kann das Produktleben dem Grad bzw. der Häufigkeit der Teilnahme entsprechend bedeutend verkürzt werden.
Die „normale Abnutzung" kann beim Rennenfahren und normalem Gebrauch stark verschieden sein, weswegen
Profis oft jedes Saison neue Fahrräder und Teile brauchen, und ihre Räder durch professionelle Mechaniker warten
lassen. Um Ihre Sicherheit zu gewährleisten, sollte Ihr Fahrrad regelmäßig mit besonderer Sorgfalt überprüft werden.
[AP1100-6-1]
• Eine Anzahl Faktoren kann die Lebensspanne des Teils auf weniger als die Garantiedauer verkürzen. Fahrergröße
und/oder Stärke und Fahrstil, hohe Kilometerzahlen, rauhes Gelände, Misshandlung, unrichtige Installation, Schweiß,
schlechte Umweltsbedingungen (wie salzhaltige Luft oder korrodierender Regen), Reisebedingungen (besonders
wenn Fahrrad und Teile mehrmals zerlegt und wieder zusammengebaut werden). Stürze oder Unfälle können alle zu
einer Verkürzung des Gebrauchslebens von Teilen beitragen. Je mehr dieser Faktoren vorhanden sind, desto mehr
wird das Gebrauchsleben verkürzt. [AP0801-7-2]
• Überprüfen Sie den Lenker periodisch auf Kerben, Beulen oder Abnutzung durch die Vorbauhalterung. Prüfen Sie
den Lenker ebenfalls auf eine leichte Verbiegung oder Verformung (die ursprünglich nicht vorhanden war). Diese
erfordern, dass der Lenker vom Vorbau entfernt wird. Falls Sie solche Anzeichen feststellen, ersetzen Sie den Lenker
durch einen des richtigen Durchmessers. [B1100-1-1]
• Carbonfaserlenker benötigen besondere Aufmerksamkeit und Wartung. Zur Installation eines Vorbaus mit
Carbonfaserlenker siehe die Hinweise der Lenkeranleitung des Herstellers vor der Installation. [ST1100-1-1]
• Überprüfen Sie unbedingt periodisch die hinteren (Gabelbefestigung) und vorderen Klemmschrauben
(Lenkerbefestigung) am Vorbau auf guten Anzug (besonders nach dem Fahren durch rauhes Gelände), um eine
sichere Befestigung zu gewährleisten. [ST1100-2-1]
• Gabeln mit Carbonfaserlenkrohren benötigen besondere Aufmerksamkeit und Wartung. Siehe die Hinweise des
Gabelherstellers. [ST1100-5-1]
Profile Design kann verlangen, dass Sie zuerst ein Garantieersatzantragsformular ausfüllen und unterschreiben, bevor Ihr
Garantieanspruch bearbeitet wird.
Jegliche Porto-, Versicherungs- und Versandspesen, die beim Einsenden Ihres Profile Design-Produkts zwecks Service unter
einer der obigen Optionen entstehen, fallen zu Ihren Lasten. Profile Design ist nicht verantwortlich für Produkte, die während
des Versands beschädigt oder verloren wurden.
Für Produkte, die außerhalb der Vereinigten Staaten erworben wurden, wenden Sie sich bitte an den autorisierten Verteiler von
Profile Design im Land in dem das Produkt gekauft wurde. Die Verteiler können auf der Website gefunden werden.
Profile Design Sturzersatzstrategie
Profile Design versteht, dass Stürze geschehen und ein Austausch beschädigter Fahrradteile teuer sein kann. Als Resultat
dessen versucht Profile Design eine Linderung der Schmerzen, indem ein Ersatzprodukt 30% unter dem gegenwärtig von
Profile Design empfohlenen Preis in Ihrem respektiven Land angeboten wird. Alle anderen Klauseln dieser Garantie sind
anwendbar, und die angegebene Prozedur zum Erhaltes eines Garantieservice gelten auch für die Sturzersatzstrategie. Profile
Design trifft die endgültige Entscheidung, ob ein Teil der Sturzersatzstrategie entsprechend gedeckt ist.
Garantieausnahmen
Weder Detailhandel noch Verkäufer von Profile Design-Produkten sind autorisiert diese Garantie auf irgendwelche Weise
abzuändern. Es ist Ihre Verantwortung das Produkt regelmäßig zu überprüfen, um festzustellen, ob eine normale Wartung oder
ein Ersatz notwendig ist. Diese Garantie deckt das Folgende nicht:
• Produkte, die modifiziert, vernachläßigt oder unzureichend unterhalten wurden, bzw. für kommerzielle Zwecke verwendet,
missbraucht oder schlecht behandelt wurden, oder die in Unfälle verwickelt waren.
• Schäden, die während des Versands des Produkts entstanden (solche Ansprüche müssen direkt an den Spediteur gestellt
werden).
• Produktschäden, die das Resultat einer unrichtigen Zerlegung oder Reparatur sind, bzw. durch die Installation von
anderen als den vorgesehenen Originalteilen oder -zubehör verursacht wurden, die nicht kompatibel sind, oder aus einer
Nichtbefolgung von Produktwarnungen und Benutzungshinweisen entstanden.
• Eine Beschädigung oder Verschlechterung des Oberflächenzustands bzw. der ästethischen Erscheinung des Produkts.
• Die notwenidge Arbeit, um einen durch die Garantie gedeckten Gegenstand zu entfernen und wieder einzubauen bzw.
einzustellen.
• Normale Abnutzung des Produkts.
• Jegliche Produkte bei denen der Konsument die oben dargestellten Garantieprozeduren nicht befolgt.
Siehe die Website www.profile-design.com für die aktuelle Version dieser Garantie.
(© Juni 2011 Profile Design)
Note to Dealers: If you install this product for the consumer, please provide him/her with this owner's manual
after installation.
Thank you for purchasing a Profile Design Aeria Stem. This stem is designed to be used with road and TT/triathlon
type handlebars. Please read these instructions thoroughly before attempting to install this stem. Proper installation is
required for compliance with Profile Design's warranty policy. If you are not familiar with the installation of threadless
style stems, forks, and headsets please seek the assistance of your Local Profile Design dealer by logging on to
www.Profile-Design.com and using "dealer search" or by calling Profile Design's customer ser vice number.
Tools required: 4mm hex wrench, 5mm hex wrench,
Torque wrench (in-lb/Nm), Light file/sandpaper, Grease.
1. Threaded areas have been pre-lubricated by Profile Design during production with special torque grease. This special grease can
be detected by its "sticky" feel. If you cannot detect the torque grease or if you have cleaned it off through normal maintenance,
grease all threads before assembly.
2. This stem is designed for use with road or TT/triathlon style handlebars that have a clamping diameter of 31.8mm. Do not use
with handlebars with any other diameter as they will NOT fit properly in this stem.
3. This stem is designed to accept 1-1/8" (28.6mm) steering tubes, with an included shim to work on 1" (25.4mm) steering tubes.
4. Take special care when using this stem with forks that have a carbon fiber steering tube. Follow the fork manufacturer's
instructions and warnings regarding carbon fiber steering tubes.
5. For installation with a new headset and/or fork, please follow the manufacturer's instructions for those products.
6. Prior to stem installation please inspect the fork, steering tube, rear stem clamp, and front stem clamp for any sharp edges or
burrs. Remove with a file or sandpaper as needed.
7. Do not grease the handlebar clamping area as this may cause the handlebar to slip while riding resulting in a loss of control. You
may use a carbon assembly compound on the handlebar/stem interface for a more secure fit.
8. Once headset and fork are installed, slide the stem onto the steering tube along with necessary steering tube spacers. NOTE:
most fork manufacturers require at least 2.5mm spacer above the stem to comply with their warranty policy.
9. Tighten the headset compression cap per the headset manufacturer's instructions. A 1-1/8" style headset top cap MUST be used
to insure proper headset bearing preload. Profile Design recommends the use of our Universal Gap Cap. Failure to use this part
may result in improper adjustment causing excessive wear, possible breakage and loss of control.
10. Using the 4mm hex wrench install the two rear clamp M5 socket cap bolts into the threading of the rear clamp. Evenly tighten to a
torque of 5Nm (44in-lbs) for each bolt.
11. Install the handlebar by first removing the face plate. Place the face plate onto the clamping area of the handlebar. With the face plate on the handlebar insert the face plate tab into the stem body and
seat the bar into the clamp.
12. Using the 4mm hex wrench install the two M5 socket cap bolts through the stem body and into the face plate. Evenly tighten to 5Nm (44in-lbs).
13. After a test ride in an open and safe area re-check the rear clamp and front clamp bolt tightness to ensure secure attachment.
WARNING
• Any failure to follow these warnings and instructions can result in breakage, slippage and or other malfunctioning of
this Profile Design component causing a loss of control of the bicycle with serious injuries. [AP1100-1-1]
• A creaking component can be a sign of potential problems. Make sure all contact surfaces between components are
clean, all bolt threads are greased or are treated with proper thread lock and tightened to Profile Design's (or the bike
manufacturer's) specifications and all components are properly sized to fit together. If you continue to experience
creaking stop using the Profile Design component and call Profile Design customer service. [AP0601-2-2]
• Under tightening a bolt can result in a part coming loose while riding and an over tightened bolt can break
unexpectedly or strip the threads it is engaging while riding also resulting in a loss of control. All bolts must be
tightened to Profile Design's (or the bike manufacturer's) torque specifications. On the first and any subsequent
assembly examine all male and female threads and bolts for stripped threads, cracks and any required lubrication or
thread locking compound. [AP1100-3-2]
• Periodically, closely examine all surfaces of this Profile Design component (after cleaning) in bright sunlight to check
for any small hairline cracks or fatigue at "stress points" (such as welds, seams, holes, points of contact with other
parts, etc.). If you see any cracks, no matter how small, stop using the part immediately and call Profile Design
customer service. [AP0302-4-2]
• Whenever you install any new component on your bike make sure you thoroughly try it out close to home (with your
helmet) where there are no obstacles or traffic. Make sure everything is working properly before going off on a ride
or to a race. [AP1100-5-1]
• Racing (road, mountain or multi-sport) places extreme stress on bicycles and their components (like it does riders)
and significantly shortens their usable life. If you participate in these types of events, the lifetime of the product may
be significantly shortened depending upon the level and amount of racing. The "normal wear" of a component may
differ greatly between competitive and non-competitive uses, which is why professional level riders often use new
bikes and components each season as well as having their bikes serviced by professional mechanics. Particular care
should be placed in the regular examination of your bicycle and its components to insure your safety. [AP1100-6-1]
Profile Design, LLC
Worldwide Limited Warranty
Profile Design LLC warrants to the original retail purchaser ("you") that the Profile Design product for which they received this
warranty is free from defects in material and workmanship for two years from the date of original retail purchase. This warranty
is not transferable to a subsequent purchaser. Profile Design's sole obligation under this warranty is to repair or replace the
product, at Profile Design's option. Profile Design must be notified in writing of any claim under this warranty within 60 days of
any claimed lack of conformity of the product.
Warranty Limitations
The duration of any implied warranty or condition, of merchantability, fitness for a particular purpose, or otherwise, on this
product shall be limited to the duration of the express warranty set forth above. In no event shall Profile Design be liable for any
loss, inconvenience or damage, whether direct, incidental, consequential or otherwise, resulting from breach of any express
or implied warranty or condition, of merchantability, fitness for a particular purpose, or otherwise with respect to this product,
except as set forth herein. Some states or countries do not allow limitation on how long an implied warranty lasts and some
do not allow exclusions or limitations of incidental or consequential damages, so the above limitations or exclusions may not
apply to you. This warranty gives you specific legal rights, and you may also have other rights, which may vary, from location
to location. This warranty will be interpreted pursuant to the laws of the United States. The original English language version/
meaning of this warranty controls over all translations and Profile Design is not responsible for any errors in translation of this
warranty or any product instructions. This warranty is not intended to confer any additional legal, jurisdictional or warranty rights
to you other that those set forth herein or required by law. If any portion of this warranty is held to be invalid or unenforceable
for any reason, such finding will not invalidate any other provision. For products purchased in countries other than the United
States please contact Profile Design's authorized distributor in that respective country.
Warranty Service Options
To obtain service under this warranty you must either:
(1) Bring or send your Profile Design product, together with this warranty, the retail seller's original receipt or other satisfactory
proof of the date of purchase to the retailer where you purchased the item or another authorized Profile Design retailer, or
(2) Send your Profile Design product (with the return authorization number on the outside of the shipping container and affixed
to the product), together with the retail seller's original receipt or other satisfactory proof of the date of purchase to Profile
Design 2677 El Presidio St., Long Beach, CA 90810 USA. You must first obtain a return authorization number by calling
Profile Design at (310) 884-7756 ext. 161 (or send an email to warranty@profile-design.com) prior to returning the product
to Profile Design.
Profile Design may require that you complete and sign a warranty replacement request form before processing your warranty claim.
Any postage, insurance or other shipping costs incurred in sending your Profile Design product for service under either option
above is your responsibility. Profile Design will not be responsible for products lost or damaged in shipping.

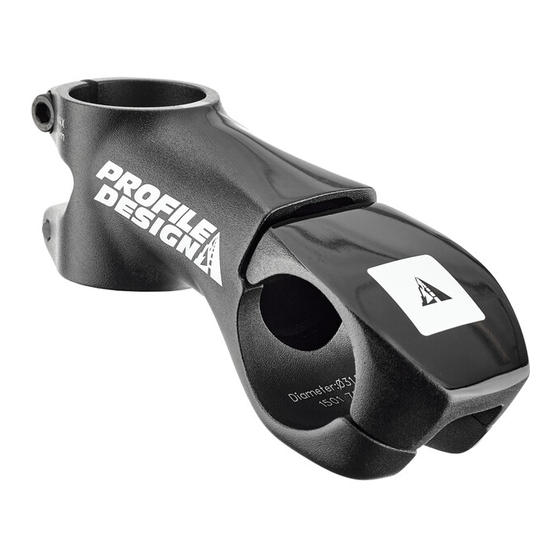

Installation Instructions – Aeria Stem
Installation Instructions
1
3
5
Aeria Stem - Parts List
Ref # PN Qty Part Description
Stem - Aeria 73˚x 70/80/90/100/110 mm
1 53910x 1
Body 1 1/8"
2 323189 1 Stem Cap - Aeria
Bolt-M5x18mm SHB
3 313559 4
w/Spring washer
• A number of factors can reduce the life of this component to less than its warranty period. Rider size and/or strength
and riding style, high mileage, rough terrain, abuse, improper installation, sweat, adverse environmental conditions
(such as salt air or corrosive rain), travel damage (especially if bike and components are repeatedly disassembled
and then reassembled) and crashes or accidents can all contribute to the shortening of the life of this component.
The more factors that are present, the more the life of the component is reduced. [AP0801-7-2]
• "Downhill" riding or racing places extreme stress on bicycles and their components and significantly shortens
their useable life. This component is NOT recommended for use in downhill riding or racing. Repeated use of this
component in downhill riding may result in sudden or premature failure of a bicycle or component resulting in severe
injuries. Use of this component for Downhill racing may also void Profile Design's warranty. In addition, extreme care
must be used in inspecting the bicycle before every ride to insure that the components are in perfect working order
and do not have cracks or other visible problems. [AP1100-8-1]
• Make sure the handlebar clamp area diameter matches that of the stem clamp diameter (i.e. 31.8mm, 26.0mm or
25.4mm). An incorrect match could result in handlebar and or stem damage, slippage or breakage causing a possible
loss of control and injury. [B0706-4-1]
• Carbon fiber handlebars require special attention and maintenance. For installation of a stem with carbon fiber
handlebars please refer to handlebar manufacturer's instructions prior to installation. [ST1100-1-1]
• Make sure you periodically recheck rear clamp (fork attachment) and front clamp (handlebar attachment) stem bolt
tightness (especially after riding on rough terrain) to insure a good attachment. [ST1100-2-1]
• Forks with carbon fiber steering tubes require special attention and maintenance. Refer to fork manufacturer's
instructions. [ST1100-5-1]
For products purchased in countries other than the United States please contact Profile Design's authorized distributor in the
country where the product was purchased. They can be found on our website at www.profile-design.com
Profile Design Crash Replacement Policy
Profile Design understands that crashes can happen and replacement of damaged bicycle parts can be costly. As a result
Profile Design will attempt to ease the pain by offering you a replacement product for 30% below Profile Design's current
suggested retail price in your respective country. All other provisions of this warranty apply and the procedures outlined for
warranty service apply also to the crash replacement policy. Profile Design will make the final decision on whether the part will
be covered under the crash replacement policy.
Warranty Exclusions
Retailers and sellers of Profile Design products are not authorized to modify this warranty in any way. It is your responsibility
to regularly examine the product to determine the need for normal service or replacement. This warranty does not cover the
following:
• Products that have been modified, neglected or poorly maintained, used for commercial purposes, misused or abused or
involved in accidents.
• Damage occurring during shipment of the products (such claims must be presented directly to the shipper).
• Damage to products resulting from improper assembly or repair, the use or installation of parts or accessories not compatible
with the original intended use of the product, or the failure to follow the product warnings and usage instructions.
• Damage or deterioration to the surface finish, aesthetics or appearance of the product.
• The labor required to remove and/or re-fit and re-adjust the item covered by this warranty.
• Normal wear to the product.
• Any products for which the consumer does not follow the warranty procedures outlined above.
For the current version of this warranty please visit our website at www.profile-design.com
(© June 2011 Profile Design)
www.profile-design.com
Installation Instructions – Aeria Stem 10/01/2014
2
4
