4. Switch Einstellungen

Es gibt zwei 8-Pin DIP-Schalter auf der Rückseite der Platine der EX-42032IS. Für je-

den Port gibt es einen separaten DIP-Schalter. Die 8-Pin DIP-Schalter sind für den Mo-

de (RS-232, RS-422, RS-485 2-Draht oder RS-485 4-Draht) und die Terminierung der

Signale RX+, RX-, TX+ und TX- zuständig (siehe Bild auf Seite 6). Die Einstellungen

sind für jeden seriellen Port individuell einstellbar. Der DIP-Switch S1 ist für den An-

schluss 1 zuständig und der zweite DIP-Switch S2 ist für den Anschluss 2 zuständig.

Aus den nachfolgenden Abbildungen auf Seite 6, 7 und 8 können Sie die Einstellung

des Mode Switch und der Terminator Switches entnehmen. Zusätzlich sind auf der

Rückseite der Platine die Einstellmöglichkeiten des Mode und Terminator Switche auf-

gedruckt.

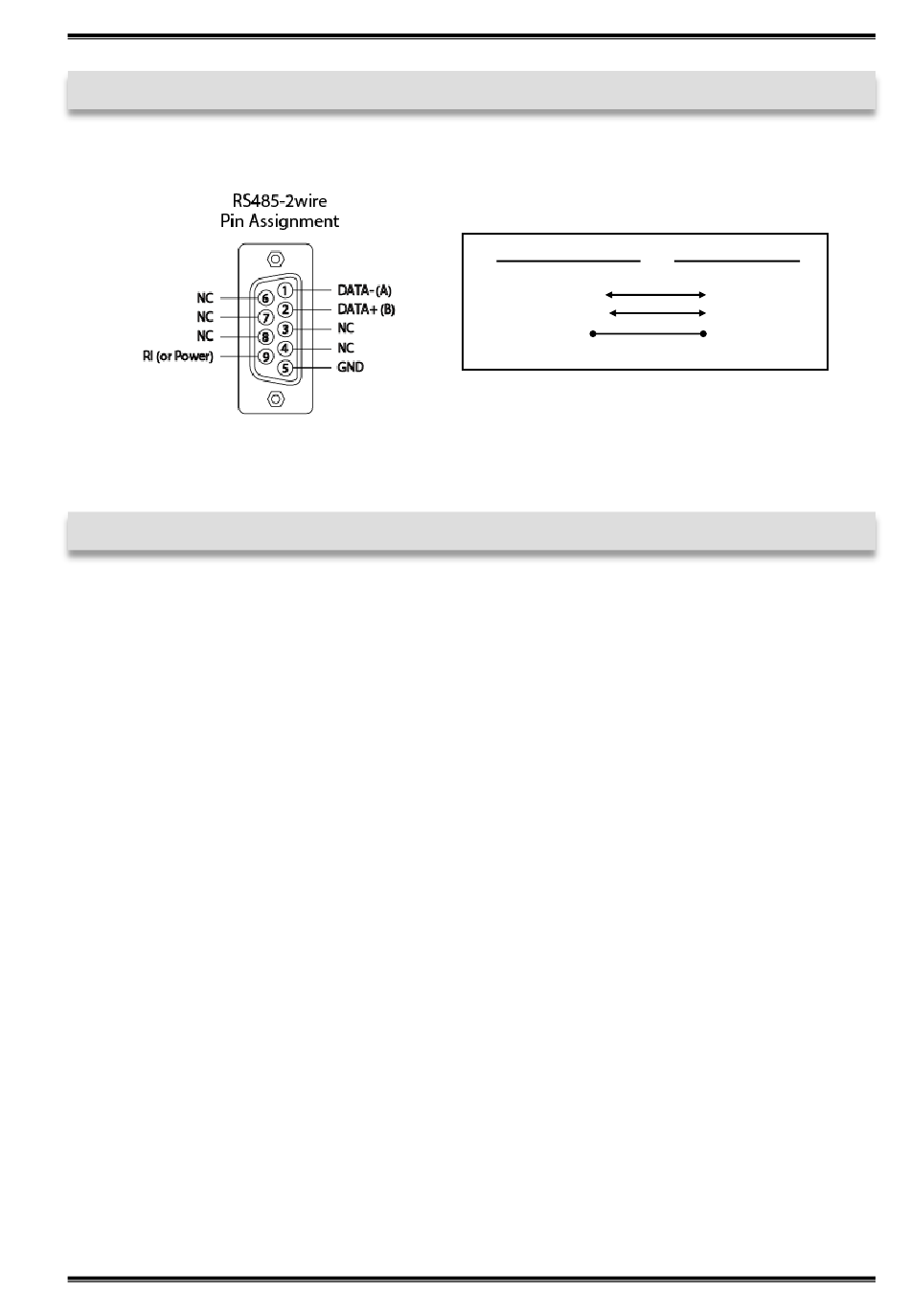

DB9 (EX-42032IS)

1 DATA-

2 DATA+

3 GND

Deutsch

DB9 (Endgerät)

1 DATA-

2 DATA+

3 GND
