Exsys EX-45034 Manual

Rs-232/422/485 pci-express card with 4 x 9 pin connector

Hide thumbs Also See for EX-45034:

Manual (20 pages)

page of 20

/ 20
Bookmarks

Available languages

Quick Links

Download this manual

PCI-Express con connettore 4 x 9 pin

RS-232/422/485 PCI-Express

Card with 4 x 9 Pin Connector

Manual

EX-45034

Scheda RS-232/422/485

Germany:

Schweiz:

EXSYS Vertriebs GmbH

Industriestraße 8

Dübendorfstrasse 17

61449 Steinbach

8602 Wangen

www.exsys.de

www.exsys.ch

Manuale

Italia:

EXSYS Italia Srl

Via Belvedere, 45/B

I-22100 Como

Vers. 1.0 / 10.01.20

www.exsys.it

Need help?

Do you have a question about the EX-45034 and is the answer not in the manual?

Questions and answers

Summary of Contents for Exsys EX-45034

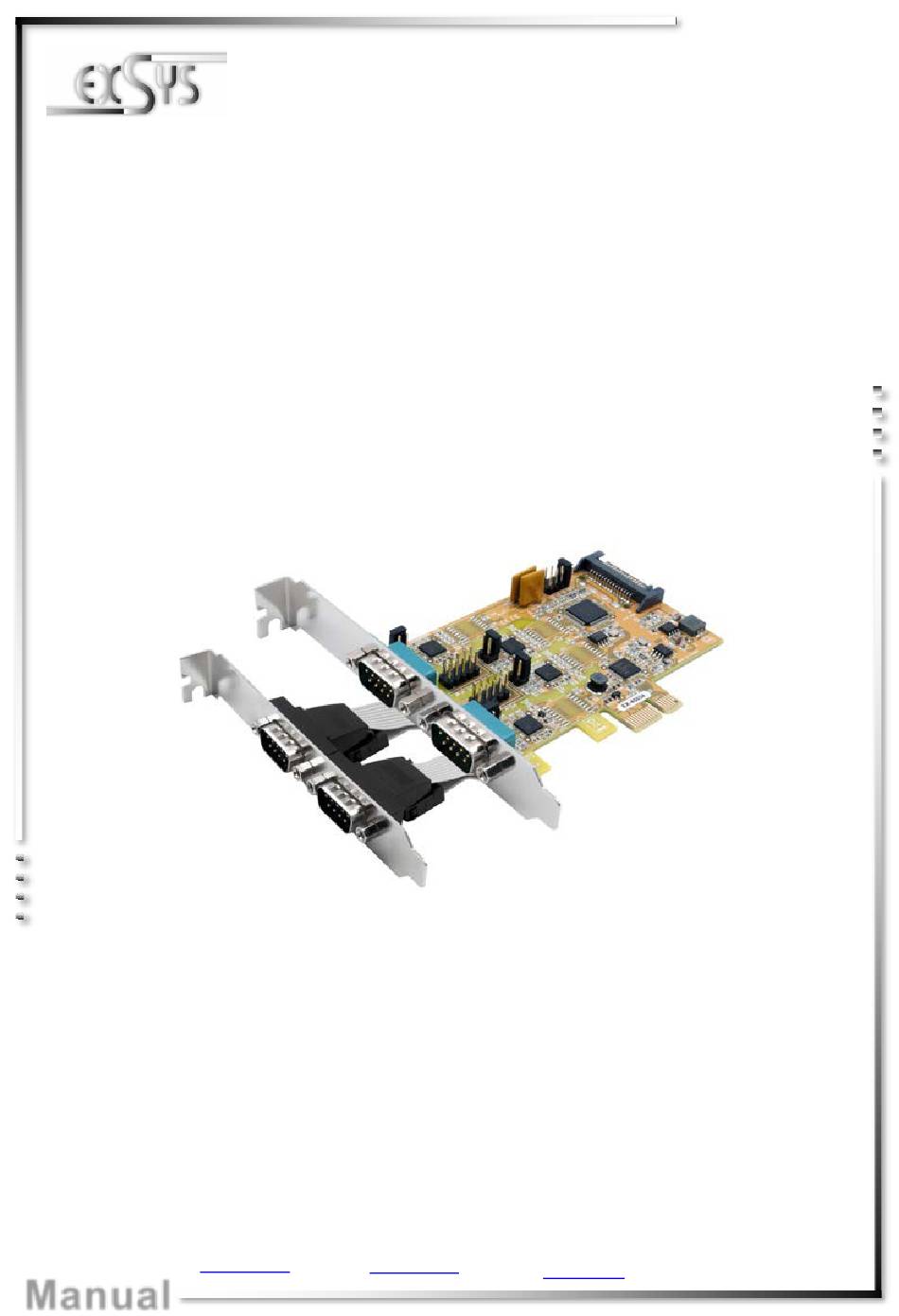

Page 1 Scheda RS-232/422/485 PCI-Express con connettore 4 x 9 pin RS-232/422/485 PCI-Express Card with 4 x 9 Pin Connector Germany: Schweiz: Italia: EXSYS Vertriebs GmbH EXSYS Vertriebs GmbH EXSYS Italia Srl Industriestraße 8 Dübendorfstrasse 17 Via Belvedere, 45/B 61449 Steinbach 8602 Wangen I-22100 Como www.exsys.de...
Page 2 Dati Tecnici Index Description Extent of Delivery Layout and Connections 13-14 Layout Connections 13-14 Switch and Jumper Settings 14-17 Switch Settings 14-17 Jumper Settings Hardware Installation Driver Installation 18-20 Technical Information © Copyright 2020 by EXSYS Vertriebs GmbH. All Rights Reserved...
Page 3 Italiano 1. Descrizione La EX-45034 è una scheda seriale RS-232/422/485 PCI Express con 4 porte seriali FIFO 16C95x per il collegamento di periferiche seriali RS-232 ad alta velocità (ad esempio terminale, modem, plotter, ecc.). Il bus seriale PCI Express supporta in modo ottimale le prestazioni del veloce chipset FTDI con cache FIFO da 256 byte.
Page 5 4. Installazione Switch e Ponticelli 4.1 Installazione Switch Sul retro della scheda EX-45034 sono presenti quattro DIP switch a 8 pin. Per ogni porta è presente un DIP switch separato. Gli interruttori DIP a 8 pin sono responsabili della modalità (RS-232, RS-422, RS-485 a 2 fili o RS-485 a 4 fili) e della terminazione dei segnali RX+, RX-, TX+ e TX- ( (vedere l'immagine a pagina 6).
Page 6 Italiano EX-45034 4. Installazione Switch e Ponticelli 4.1 Installazione Switch Mode & Terminator Switch (S1-S4_Mode) Modes RS-232 RS-422 RS-485 2-Draht RS-485 4-Draht Port 1 Port 2 Port 3 Port 4 © Copyright 2020 by EXSYS Vertriebs GmbH. All Rights Reserved...
Page 7 4.1 Installazione Switch Mode & Terminator Switch (S1-S4_Mode) Resistoren Off Resistoren On Terminator Off Terminator On Resistori per la modalità RS-422, RS-485 a 2 fili e RS-485 a 4 fili: © Copyright 2020 by EXSYS Vertriebs GmbH. All Rights Reserved...
Page 8 X12V = 5 Volt dall'alimentatore del PC (impostazione di fabbrica) = 5 Volt dalla scheda Madre X12V = 12 Volt dall'alimentatore del PC P12V = 12 Volt dalla scheda Madre © Copyright 2020 by EXSYS Vertriebs GmbH. All Rights Reserved...
Page 9 Durante l'installazione della scheda, attenersi alle seguenti istruzioni. Poiché esistono grandi differenze tra i PC, possiamo solo fornirvi istruzioni generali per l'installazione dell'EX-45034. In caso di dubbi, consultare le istruzioni per l'uso del proprio computer. Spegnere il computer e tutte le periferiche collegate e scollegare tutti i dispositivi dall'alimentazione.
Page 10 Modifica numerazione delle porte È anche possibile modificare il numero di porta immettendo ad esempio "COM3" nel gestore dispositivi. Aprire “Impostazioni di connessione” e “Avanzate”. Ora puoi scegliere tra COM3 e COM256! © Copyright 2020 by EXSYS Vertriebs GmbH. All Rights Reserved...
Page 11 Da -40° fino a 75° Celsius Umidità Rel. : Dal 5% fino al 95% 5V o 12V tramite slot PCI-Express Alimentazione: o connettore di alimentazione SATA Dimensione: 112,30 x 120,00 mm Peso: 200g © Copyright 2020 by EXSYS Vertriebs GmbH. All Rights Reserved...
Page 12 • Windows 200x/ XP/ Vista/ 7/ 8.x/ 10/11 Server 20xx/ Linux/ Mac OS • Certificate for 2. Extent of Delivery Before you install the EX-45034 in your PC, you should first check the contents of the delivery: • EX-45034 •...
Page 14 4. Switch and Jumper Settings 4.1 Switch Settings There are four 8-pin DIP-switches on the backside of the board at the EX-45034. For each port there is a separate DIP-switch. The 8-pin DIP-switches are for the modes (RS -232, RS-422, RS-485 2-wire or RS-485 4-wire) and for the signal termination for RX+, RX-, TX+ and TX- (see picture on page 15).
Page 15 EX-45034 English 4. Switch and Jumper Settings 4.1 Switch Settings Mode & Terminator Switch (S1-S4_Mode) Modes RS-232 RS-422 RS-485 2-wire RS-485 4-wire Port 1 Port 2 Port 3 Port 4 © Copyright 2020 by EXSYS Vertriebs GmbH. All Rights Reserved...
Page 16 4. Switch and Jumper Settings 4.1 Switch Settings Mode & Terminator Switch (S1-S4_Mode) Resistor Off Resistor On Terminator Off Terminator On Resistors for RS-422, RS-485 2-wire and RS-485 4-wire mode: © Copyright 2020 by EXSYS Vertriebs GmbH. All Rights Reserved...
Page 17 (Attention! Connector J4 must be connected to the power supply!) X12V = 5Volt from PC Power Supply (Factory Setting) = 5Volt from Mainboard X12V = 12Volt from PC Power Supply P12V = 12Volt from Mainboard © Copyright 2020 by EXSYS Vertriebs GmbH. All Rights Reserved...
Page 18 If you are ready with the jumper settings, please proceed with the following installation instructions. Because there are large differences between PC’s, we can give you only a general installation guide for the EX-45034. Please refer to your computer’s reference manual whenever in doubt.
Page 19 If you like to change the port number for example COM3 to COM5, open the „Device Manager” click at „COM3”, „Settings” and then „Advance”. There you can change be- tween COM3 till COM256. © Copyright 2020 by EXSYS Vertriebs GmbH. All Rights Reserved...
Page 20 32°F to 55°Fahrenheit Storage Temperature: -40°F to 167°Fahrenheit Rel. Humidity: 5% to 95% Power: 5V or 12V via PCI-Express Slot or SATA Power Connector Size: 112,30 x 120,00 mm Weight: 200g © Copyright 2020 by EXSYS Vertriebs GmbH. All Rights Reserved...
