ITALIANO
I posti esterni video Sch. 1083/77, 1083/78 e 1083/79 sono dedicati al sistema Voice. Sono realizzati su
meccanica Sinthesi a  moduli e prevedono  tasti di chiamata.

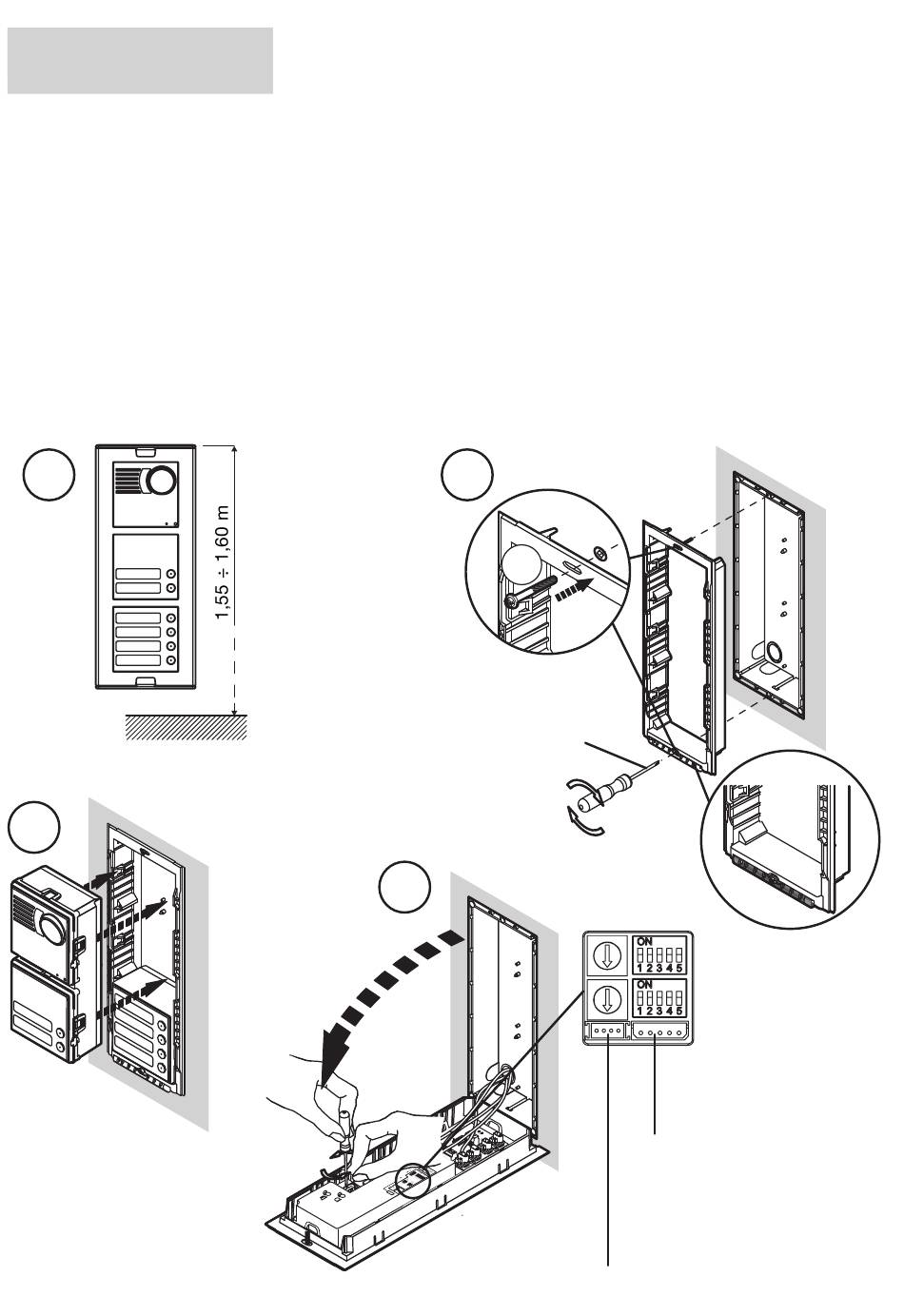

INSTALLAzIONE PULSANTIERA
• Installare il modulo all'altezza indicata.
• Montare il telaio portamoduli sulla scatola incasso.
• Montare i moduli sul telaio.
• Ribaltare il telaio ed effettuare i cablaggi.
• Impostare i dip-switch.
• Chiudere il telaio.
• Regolare l'orientamento della telecamera.
• Montare i cartellini portanome sul frontale estraibile.
• Montare la cornice sul telaio.
1
3

2
A
Ø ≥ 4 mm
4
EXP
Connettore per
modulo espansione
Sch.1083/17
I2C
Connettore per modulo
con messaggi vocali e
led Sch.1148/47
(solo su Sch. 1083/78 e 1083/79)
DS1083-048
