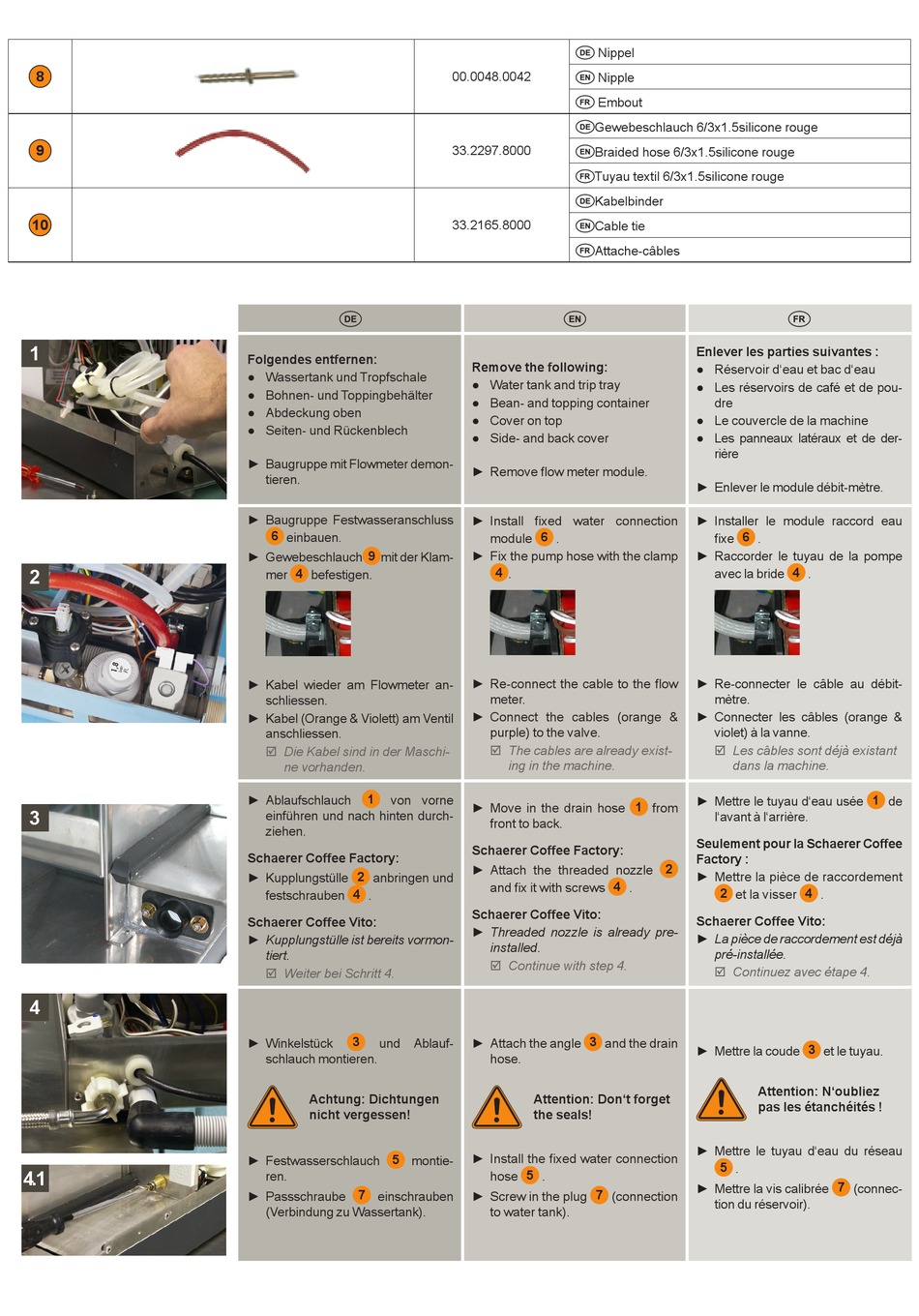

4.1
Folgendes entfernen:
● Wassertank und Tropfschale
● Bohnen- und Toppingbehälter
● Abdeckung oben
● Seiten- und Rückenblech
► Baugruppe mit Flowmeter demon-
tieren.
► Baugruppe Festwasseranschluss
6 einbauen.
► Gewebeschlauch 9 mit der Klam-
mer 4 befestigen.
► Kabel wieder am Flowmeter an-
schliessen.
► Kabel (Orange & Violett) am Ventil
anschliessen.
; Die Kabel sind in der Maschi-
ne vorhanden.
1
► Ablaufschlauch von vorne
einführen und nach hinten durch-
ziehen.
Schaerer Coffee Factory:
► Kupplungstülle 2 anbringen und
festschrauben 4 .
Schaerer Coffee Vito:
► Kupplungstülle ist bereits vormon-
tiert.
; Weiter bei Schritt 4.
3
► Winkelstück und Ablauf-
schlauch montieren.
Achtung: Dichtungen
nicht vergessen!
► Festwasserschlauch 5 montie-
ren.
► Passschraube 7 einschrauben
(Verbindung zu Wassertank).
Nippel
00.0048.0042
Nipple
Embout
Gewebeschlauch 6/3x1.5silicone rouge
33.2297.8000
Braided hose 6/3x1.5silicone rouge
Tuyau textil 6/3x1.5silicone rouge
Kabelbinder
33.2165.8000
Cable tie
Attache-câbles
Remove the following:
● Water tank and trip tray
● Bean- and topping container
● Cover on top
● Side- and back cover
► Remove flow meter module.
► Install fixed water connection
module 6 .
► Fix the pump hose with the clamp
4 .
► Re-connect the cable to the flow
meter.
► Connect the cables (orange &
purple) to the valve.
; The cables are already exist-
ing in the machine.
► Move in the drain hose 1 from
front to back.
Schaerer Coffee Factory:
► Attach the threaded nozzle 2
and fix it with screws 4 .
Schaerer Coffee Vito:
► Threaded nozzle is already pre-
installed.
; Continue with step 4.
► Attach the angle 3 and the drain
hose.
Attention: Don't forget
the seals!
► Install the fixed water connection
hose 5 .
► Screw in the plug 7 (connection
to water tank).
Enlever les parties suivantes :
● Réservoir d'eau et bac d'eau
● Les réservoirs de café et de pou-
dre
● Le couvercle de la machine
● Les panneaux latéraux et de der-
rière
► Enlever le module débit-mètre.
► Installer le module raccord eau
fixe 6 .
► Raccorder le tuyau de la pompe
avec la bride 4 .
► Re-connecter le câble au débit-
mètre.
► Connecter les câbles (orange &
violet) à la vanne.
; Les câbles sont déjà existant
dans la machine.
► Mettre le tuyau d'eau usée 1 de
l'avant à l'arrière.
Seulement pour la Schaerer Coffee
Factory :
► Mettre la pièce de raccordement
2 et la visser 4 .
Schaerer Coffee Vito:
► La pièce de raccordement est déjà
pré-installée.
; Continuez avec étape 4.
► Mettre la coude 3 et le tuyau.
Attention: N'oubliez
pas les étanchéités !
► Mettre le tuyau d'eau du réseau
5 .
► Mettre la vis calibrée 7 (connec-
tion du réservoir).
