BLUM SERVO-DRIVE Assembly Instruction page 4

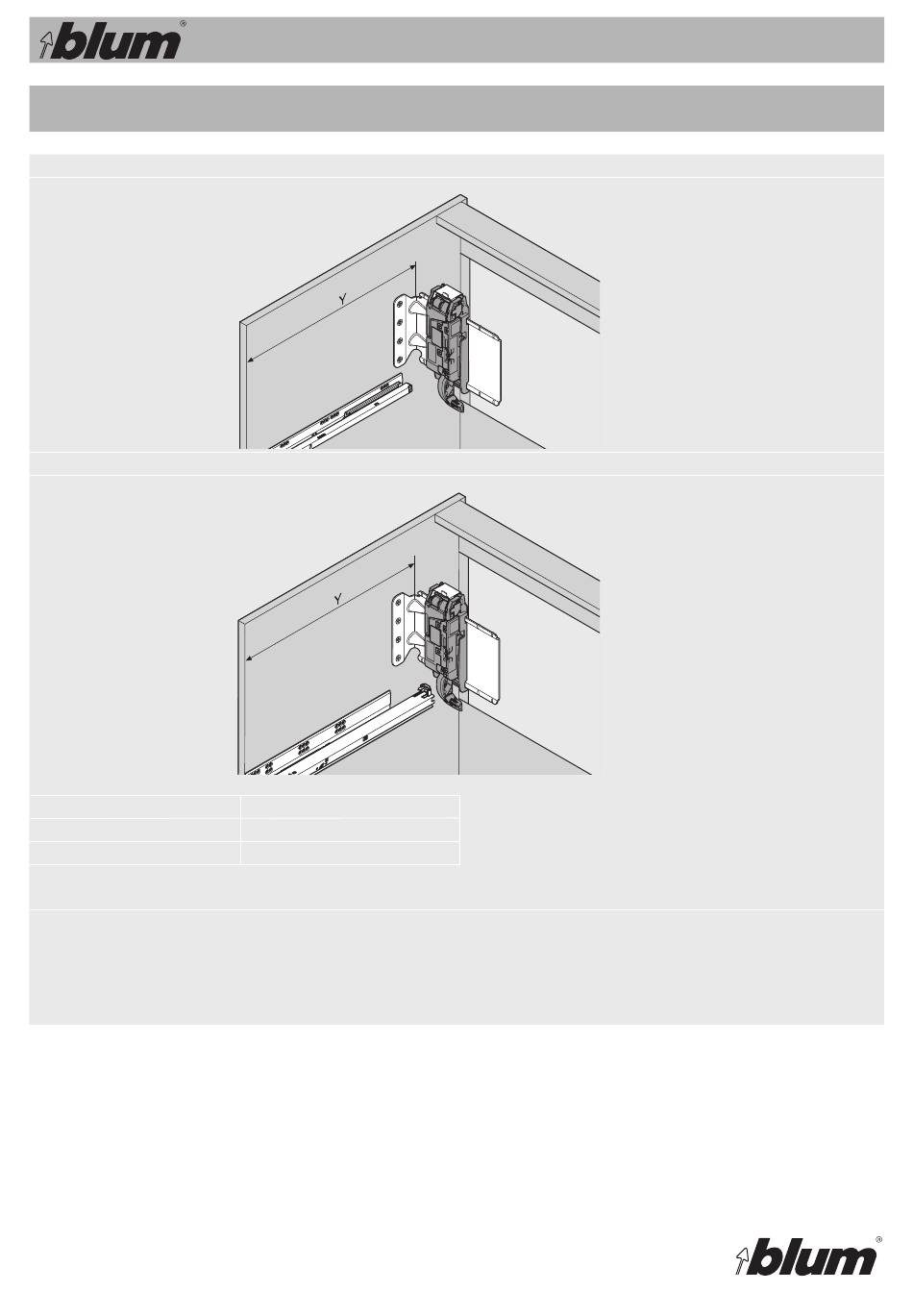

Kontrollmaße | Standard dimensions | Dimensions de contrôle |
Quote di controllo | Dimensiones de control | Wymiary kontrolne
TANDEMBOX
TANDEM
TANDEMBOX
TANDEM
Y Bezieht sich auf die Rückkante des seitlichen Winkels
Refers to the back edge of the side bracket
Se rapporte au bord postérieur de l' équerre latérale
Si riferisce al bordo posteriore del supporto a squadra laterale
Se refiere al canto trasero del ángulo lateral
Dotyczy tylnej krawędzi kąta bocznego
4
Y
NL + 33.5 mm
NL + 29.5 mm
NL Nennlänge
Nominal Length
Longueur nominale
Lunghezza nominale
Largo nominal
Długość
BAU0013846457 IDX: 01 IDNR: 864.756.0 MA-415/0ML 06.11
