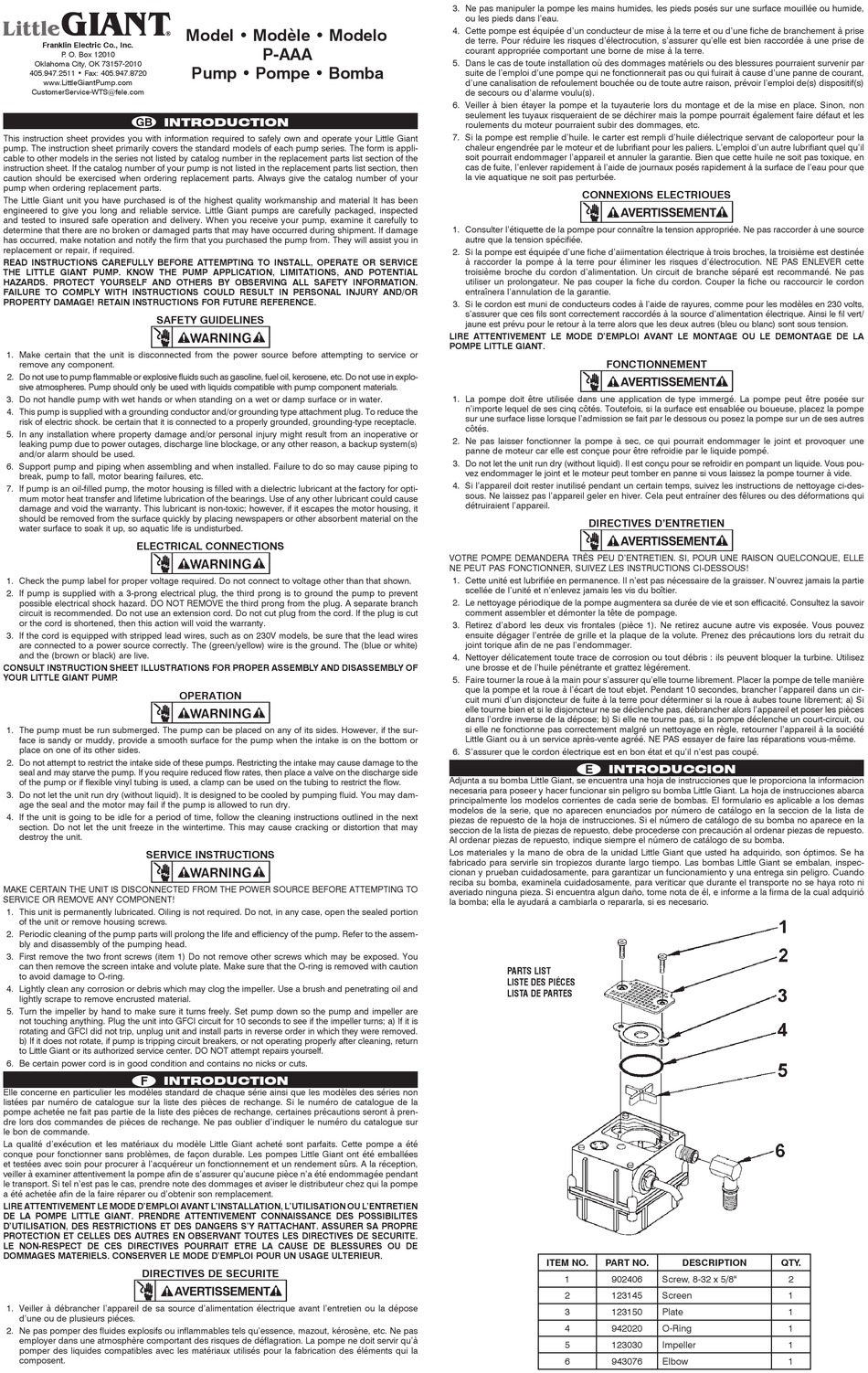

Franklin Electric Little Giant P-AAA Instruction Sheet

Franklin Electric Co., Inc.
P . O. Box 12010
Oklahoma City, OK 73157-2010
405.947.2511 • Fax: 405.947.8720
www.LittleGiantPump.com
CustomerService-WTS@fele.com
G
INTRODUCTION
This instruction sheet provides you with information required to safely own and operate your Little Giant
pump. The instruction sheet primarily covers the standard models of each pump series. The form is appli-
cable to other models in the series not listed by catalog number in the replacement parts list section of the
instruction sheet. If the catalog number of your pump is not listed in the replacement parts list section, then
caution should be exercised when ordering replacement parts. Always give the catalog number of your
pump when ordering replacement parts.
The Little Giant unit you have purchased is of the highest quality workmanship and material It has been
engineered to give you long and reliable service. Little Giant pumps are carefully packaged, inspected
and tested to insured safe operation and delivery. When you receive your pump, examine it carefully to
determine that there are no broken or damaged parts that may have occurred during shipment. If damage
has occurred, make notation and notify the firm that you purchased the pump from. They will assist you in
replacement or repair, if required.
READ INSTRUCTIONS CAREFULLY BEFORE ATTEMPTING TO INSTALL, OPERATE OR SERVICE
THE LITTLE GIANT PUMP. KNOW THE PUMP APPLICATION, LIMITATIONS, AND POTENTIAL
HAZARDS. PROTECT YOURSELF AND OTHERS BY OBSERVING ALL SAFETY INFORMATION.
FAILURE TO COMPLY WITH INSTRUCTIONS COULD RESULT IN PERSONAL INJURY AND/OR
PROPERTY DAMAGE! RETAIN INSTRUCTIONS FOR FUTURE REFERENCE.
SAFETY GUIDELINES
1. Make certain that the unit is disconnected from the power source before attempting to service or
remove any component.
2. Do not use to pump flammable or explosive fluids such as gasoline, fuel oil, kerosene, etc. Do not use in explo-
sive atmospheres. Pump should only be used with liquids compatible with pump component materials.
3. Do not handle pump with wet hands or when standing on a wet or damp surface or in water.
4. This pump is supplied with a grounding conductor and/or grounding type attachment plug. To reduce the
risk of electric shock. be certain that it is connected to a properly grounded, grounding-type receptacle.
5. In any installation where property damage and/or personal injury might result from an inoperative or
leaking pump due to power outages, discharge line blockage, or any other reason, a backup system(s)
and/or alarm should be used.
6. Support pump and piping when assembling and when installed. Failure to do so may cause piping to
break, pump to fall, motor bearing failures, etc.
7. If pump is an oil-filled pump, the motor housing is filled with a dielectric lubricant at the factory for opti-
mum motor heat transfer and lifetime lubrication of the bearings. Use of any other lubricant could cause
damage and void the warranty. This lubricant is non-toxic; however, if it escapes the motor housing, it
should be removed from the surface quickly by placing newspapers or other absorbent material on the
water surface to soak it up, so aquatic life is undisturbed.
ELECTRICAL CONNECTIONS
1. Check the pump label for proper voltage required. Do not connect to voltage other than that shown.
2. If pump is supplied with a 3-prong electrical plug, the third prong is to ground the pump to prevent
possible electrical shock hazard. DO NOT REMOVE the third prong from the plug. A separate branch
circuit is recommended. Do not use an extension cord. Do not cut plug from the cord. If the plug is cut
or the cord is shortened, then this action will void the warranty.
3. If the cord is equipped with stripped lead wires, such as on 230V models, be sure that the lead wires
are connected to a power source correctly. The (green/yellow) wire is the ground. The (blue or white)
and the (brown or black) are live.
CONSULT INSTRUCTION SHEET ILLUSTRATIONS FOR PROPER ASSEMBLY AND DISASSEMBLY OF
YOUR LITTLE GIANT PUMP .
1. The pump must be run submerged. The pump can be placed on any of its sides. However, if the sur-
face is sandy or muddy, provide a smooth surface for the pump when the intake is on the bottom or
place on one of its other sides.
2. Do not attempt to restrict the intake side of these pumps. Restricting the intake may cause damage to the
seal and may starve the pump. If you require reduced flow rates, then place a valve on the discharge side
of the pump or if flexible vinyl tubing is used, a clamp can be used on the tubing to restrict the flow.
3. Do not let the unit run dry (without liquid). It is designed to be cooled by pumping fluid. You may dam-
age the seal and the motor may fail if the pump is allowed to run dry.
4. If the unit is going to be idle for a period of time, follow the cleaning instructions outlined in the next
section. Do not let the unit freeze in the wintertime. This may cause cracking or distortion that may
destroy the unit.
SERVICE INSTRUCTIONS
MAKE CERTAIN THE UNIT IS DISCONNECTED FROM THE POWER SOURCE BEFORE ATTEMPTING TO
SERVICE OR REMOVE ANY COMPONENT!
1. This unit is permanently lubricated. Oiling is not required. Do not, in any case, open the sealed portion
of the unit or remove housing screws.
2. Periodic cleaning of the pump parts will prolong the life and efficiency of the pump. Refer to the assem-
bly and disassembly of the pumping head.
3. First remove the two front screws (item 1) Do not remove other screws which may be exposed. You
can then remove the screen intake and volute plate. Make sure that the O-ring is removed with caution
to avoid damage to O-ring.
4. Lightly clean any corrosion or debris which may clog the impeller. Use a brush and penetrating oil and
lightly scrape to remove encrusted material.
5. Turn the impeller by hand to make sure it turns freely. Set pump down so the pump and impeller are
not touching anything. Plug the unit into GFCI circuit for 10 seconds to see if the impeller turns; a) If it is
rotating and GFCI did not trip, unplug unit and install parts in reverse order in which they were removed.
b) If it does not rotate, if pump is tripping circuit breakers, or not operating properly after cleaning, return
to Little Giant or its authorized service center. DO NOT attempt repairs yourself.
6. Be certain power cord is in good condition and contains no nicks or cuts.
F
INTRODUCTION
Elle concerne en particulier les modèles standard de chaque série ainsi que les modèles des séries non
listées par numéro de catalogue sur la liste des pièces de rechange. Si le numéro de catalogue de la
pompe achetée ne fait pas partie de la liste des pièces de rechange, certaines précautions seront à pren-
dre lors dos commandes de pièces de rechange. Ne pas oublier d'indiquer le numéro du catalogue sur
le bon de commande.
La qualité d'exécution et les matériaux du modèle Little Giant acheté sont parfaits. Cette pompe a été
conque pour fonctionner sans problèmes, de façon durable. Les pompes Little Giant ont été emballées
et testées avec soin pour procurer à l'acquéreur un fonctionnement et un rendement sûrs. A la réception,
veiller à examiner attentivement la pompe afin de s'assurer qu'aucune pièce n'a été endommagée pendant
le transport. Si tel n'est pas le cas, prendre note des dommages et aviser le distributeur chez qui la pompe
a été achetée afin de la faire réparer ou d'obtenir son remplacement.
LIRE ATTENTIVEMENT LE MODE D'EMPLOI AVANT L'INSTALLATION, L'UTILISATION OU L'ENTRETIEN
DE LA POMPE LITTLE GIANT. PRENDRE ATTENTIVEMENT CONNAISSANCE DES POSSIBILITES
D'UTILISATION, DES RESTRICTIONS ET DES DANGERS S'Y RATTACHANT. ASSURER SA PROPRE
PROTECTION ET CELLES DES AUTRES EN OBSERVANT TOUTES LES DIRECTIVES DE SECURITE.
LE NON-RESPECT DE CES DIRECTIVES POURRAIT ETRE LA CAUSE DE BLESSURES OU DE
DOMMAGES MATERIELS. CONSERVER LE MODE D'EMPLOI POUR UN USAGE ULTERIEUR.
DIRECTIVES DE SECURITE
1. Veiller à débrancher l'appareil de sa source d'alimentation électrique avant l'entretien ou la dépose
d'une ou de plusieurs piéces.
2. Ne pas pomper des fluides explosifs ou inflammables tels qu'essence, mazout, kérosène, etc. Ne pas
employer dans une atmosphère comportant des risques de déflagration. La pompe ne doit servir qu'à
pomper des liquides compatibles avec les matériaux utilisés pour la fabrication des éléments qui la
composent.
Model • Modèle • Modelo
P-AAA
Pump • Pompe • Bomba
OPERATION
3. Ne pas manipuler la pompe les mains humides, les pieds posés sur une surface mouillée ou humide,
ou les pieds dans l'eau.
4. Cette pompe est équipée d'un conducteur de mise à la terre et ou d'une fiche de branchement à prise
de terre. Pour réduire les risques d'électrocution, s'assurer qu'elle est bien raccordée à une prise de
courant appropriée comportant une borne de mise à la terre.
5. Dans le cas de toute installation où des dommages matériels ou des blessures pourraient survenir par
suite de l'emploi d'une pompe qui ne fonctionnerait pas ou qui fuirait à cause d'une panne de courant,
d'une canalisation de refoulement bouchée ou de toute autre raison, prévoir l'emploi de(s) dispositif(s)
de secours ou d'alarme voulu(s).
6. Veiller à bien étayer la pompe et la tuyauterie lors du montage et de la mise en place. Sinon, non
seulement les tuyaux risqueraient de se déchirer mais la pompe pourrait également faire défaut et les
roulements du moteur pourraient subir des dommages, etc.
7. Si la pompe est remplie d'huile. Ie carter est rempli d'huile diélectrique servant de caloporteur pour la
chaleur engendrée par le moteur et de lubrifiant pour les paliers. L'emploi d'un autre lubrifiant quel qu'il
soit pourrait endommager l'appareil et annuler la garantie. Bien que cette huile ne soit pas toxique, en
cas de fuite, I'enlever rapidement à l'aide de journaux posés rapidement à la surface de l'eau pour que
la vie aquatique ne soit pas perturbée.
CONNEXIONS ELECTRIOUES
1. Consulter l'étiquette de la pompe pour connaître la tension appropriée. Ne pas raccorder à une source
autre que la tension spécifiée.
2. Si la pompe est équipée d'une fiche d'aiimentation électrique à trois broches, la troisième est destinée
à raccorder la pompe à la terre pour éliminer les risques d'électrocution. NE PAS ENLEVER cette
troisième broche du cordon d'alimentation. Un circuit de branche séparé est recommandé. Ne pas
utiliser un prolongateur. Ne pas couper la fiche du cordon. Couper la fiche ou raccourcir le cordon
entraînera l'annulation de la garantie.
3. Si le cordon est muni de conducteurs codes à l'aide de rayures, comme pour les modèles en 230 volts,
s'assurer que ces fils sont correctement raccordés à la source d'alimentation électrique. Ainsi le fil vert/
jaune est prévu pour le retour à la terre alors que les deux autres (bleu ou blanc) sont sous tension.
LIRE ATTENTIVEMENT LE MODE D'EMPLOI AVANT LE MONTAGE OU LE DEMONTAGE DE LA
POMPE LITTLE GIANT.
FONCTIONNEMENT
1. La pompe doit être utilisée dans une application de type immergé. La pompe peut être posée sur
n'importe lequel de ses cinq côtés. Toutefois, si la surface est ensablée ou boueuse, placez la pompe
sur une surface lisse lorsque l'admission se fait par le dessous ou posez la pompe sur un de ses autres
côtés.
2. Ne pas laisser fonctionner la pompe à sec, ce qui pourrait endommager le joint et provoquer une
panne de moteur car elle est conçue pour être refroidie par le liquide pompé.
3. Do not let the unit run dry (without liquid). Il est conçu pour se refroidir en pompant un liquide. Vous pou-
vez endommager le joint et le moteur peut tomber en panne si vous laissez la pompe tourner à vide.
4. Si l'appareil doit rester inutilisé pendant un certain temps, suivez les instructions de nettoyage ci-des-
sous. Ne laissez pas l'appareil geler en hiver. Cela peut entraíner des fêlures ou des déformations qui
détruiraient l'appareil.
DIRECTIVES D'ENTRETIEN
VOTRE POMPE DEMANDERA TRÈS PEU D'ENTRETIEN. SI, POUR UNE RAISON QUELCONQUE, ELLE
NE PEUT PAS FONCTIONNER, SUIVEZ LES INSTRUCTIONS CI-DESSOUS!
1. Cette unité est lubrifiée en permanence. Il n'est pas nécessaire de la graisser. N'ouvrez jamais la partie
scellée de l'unité et n'enlevez jamais les vis du boîtier.
2. Le nettoyage périodique de la pompe augmentera sa durée de vie et son efficacité. Consultez la savoir
comment assembler et démonter la tête de pompage.
3. Retirez d'abord les deux vis frontales (pièce 1). Ne retirez aucune autre vis exposée. Vous pouvez
ensuite dégager l'entrée de grille et la plaque de la volute. Prenez des précautions lors du retrait du
joint torique afin de ne pas l'endommager.
4. Nettoyer délicatement toute trace de corrosion ou tout débris : ils peuvent bloquer la turbine. Utilisez
une brosse et de l'huile pénétrante et grattez lègérement.
5. Faire tourner la roue à la main pour s'assurer qu'elle tourne librement. Placer la pompe de telle manière
que la pompe et la roue à l'écart de tout ebjet. Pendant 10 secondes, brancher l'appareil dans un cir-
cuit muni d'un disjoncteur de fuite à la terre pour déterminer si la roue à aubes toune librement; a) Si
elle tourne bien et si le disjoncteur ne se déclenche pas, débrancher alors l'appareil et poser les pièces
dans l'ordre inverse de la dépose; b) Si elle ne tourne pas, si la pompe déclenche un court-circuit, ou
si elle ne fonctionne pas correctement malgré un nettoyage en règle, retourner l'appareil à la société
Little Giant ou à un service après-vente agréé. NE PAS essayer de faire las réparations vous-même.
6. S'assurer que le cordon électrique est en bon état et qu'il n'est pas coupé.
E INTRODUCCION
Adjunta a su bomba Little Giant, se encuentra una hoja de instrucciones que le proporciona la informacion
necesaria para poseer y hacer funcionar sin peligro su bomba Little Giant. La hoja de instrucciones abarca
principalmente los modelos corrientes de cada serie de bombas. El formulario es aplicable a los demas
modelos de la serie, que no aparecen enunciados por número de catálogo en la seccion de la lista de
piezas de repuesto de la hoja de instrucciones. Si el número de catálogo de su bomba no aparece en la
seccion de la lista de piezas de repuesto, debe procederse con precaución al ordenar piezas de repuesto.
Al ordenar piezas de repuesto, indique siempre el número de catálogo de su bomba.
Los materiales y la mano de obra de la unidad Little Giant que usted ha adquirido, son óptimos. Se ha
fabricado para servirle sin tropiezos durante largo tiempo. Las bombas Little Giant se embalan, inspec-
cionan y prueban cuidadosamente, para garantizar un funcionamiento y una entrega sin peligro. Cuando
reciba su bomba, examinela cuidadosamente, para veriticar que durante el transporte no se haya roto ni
averiado ninguna pieza. Si encuentra algun daño, tome nota de él, e informe a la firma de la cual adquirió
la bomba; ella le ayudará a cambiarla o repararla, si es necesario.
PARTS LIST
LISTE DES PIÉCES
LISTA DE PARTES
ITEM NO. PART NO.
1 902406
2 123145
3 123150
4 942020
5 123030
6 943076
DESCRIPTION QTY.
Screw, 8-32 x 5/8" 2
Screen 1
Plate 1
O-Ring 1
Impeller 1
Elbow 1
