Summary of Contents for Franklin Electric Little Giant VCMX-20 Series
- Page 1 VCMX Owner's Manual English Betriebsanleitung Deutsch Manuel de l’opérateur Français Manual del propietario Español Manuale utente Italiano Gebruikershandleiding Nederlands Brugerhåndbog Dansk littlegiant.com...
- Page 2 Mfr of Products GB: EU Declaration of Conformity Low Voltage 2014/35/EU EMC 2014/30/EU We, Franklin Electric Co. Inc., declare under our sole EN 60335-1: 2012 EN 60034-1: 2010 responsibility that the products VCMX Series, to which the EN 60335-2-41: 2003...
-
Page 3: Specifications

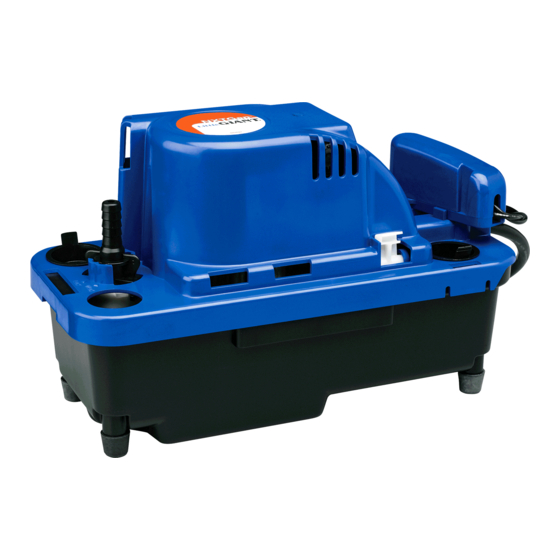

OWNER'S MANUAL English VCMX CONDENSATE PUMP SERIES This pump automatically removes condensate water that drips from an air conditioner evaporator coil, refrigeration equipment coil, condensing furnace, or condensing boiler. The pump is controlled by a float switch mechanism, which automatically starts and stops the pump. - Page 4 SAFETY INSTRUCTIONS Before Getting Started Risk of severe injury or death by electrical shock. • To reduce risk of electrical shock, disconnect power before working on or around the system. • Wire pump system for correct voltage. • Be certain that this pump is connected to a circuit equipped with a ground fault circuit interrupter (GFCI) device if required by code.
-
Page 5: Physical Installation
INSTALLATION Physical Installation INSTALLATION Ensure bracket is level Wall Bracket Physical Installation 1. Install the pump on a flat surface • Install the enclosed rubber feet onto the Screws bottom of the tank. Bracket • Make sure the mounting surface will sup- Anti-sweat sleeve port the weight of the pump and water filled tank. - Page 6 INSTALLATION Electrical Connections High Water Level Switch Connection Risk of bodily injury or property damage. • In applications where property damage and/or personal injury might result from an inoperative or leaking pump due to power outages, discharge line blockage, or any other reason, a backup system(s) (e.g. auxiliary switch) and/or alarm should be used and monitored.
-
Page 7: Operation Testing
MAINTENANCE Operation Testing Operation Testing 1. Turn on power to the pump. 2. Test pump operating switch by press- ing lightly on the external test/run lever to start the motor. 3. Test high level switch by raising high level switch float. •... -
Page 8: Troubleshooting
Pump cycles continu- Check valve leaking. Remove check valve and inspect for proper operation. ally. littlegiant.com Franklin Electric Co., Inc. | Oklahoma City, OK 73157-2010 Form 998633 Rev. 003 04/20 Copyright © 2020, Franklin Electric, Co., Inc. All rights reserved. -
Page 9: Technische Daten
BETRIEBSANLEITUNG Deutsch VCMX KONDENSATPUMPENBAUREIHE Die Kondensatpumpe entfernt automatisch Kondenswasser, das von Verdampferschlangen von Klimaanla- gen, Spulen von Kühlanlagen, Kondensationsfeueranlagen oder kesseln tropft. Die Pumpe wird mit einem Schwimmerschalter-Mechanismus gesteuert, der die Pumpe automatisch startet und stoppt. Pumpen mit einem S in der Modellnummer beinhalten einen zusätzlichen Schalter für hohen Wasserstand. - Page 10 SICHERHEITSHINWEISE Vor dem Betrieb Gefahr schwerer Verletzungen oder Tod durch Stromschlag. • Um die Gefahr eines Stromschlags zu verringern, trennen Sie das Gerät von der Stromversorgung, bevor Sie an dem oder um das Gerät herum arbeiten. Möglicherweise benötigen Sie mehr als einen Trennschalter, um das Gerät vor der Wartung spannungsfrei zu schalten.
-
Page 11: Montage
INSTALLATION Montage INSTALLATION Montage 1. Montieren Sie die Pumpe auf einer ebenen Fläche. • Montieren Sie die beiliegenden Gummifüße an der Unterseite des Tanks. • Vergewissern Sie sich, dass die Montage- fläche das Gesamtgewicht der Pumpe und des mit Wasser gefüllten Behälters tragen kann. -
Page 12: Elektrische Anschlüsse
INSTALLATION Elektrische Anschlüsse Elektrische Anschlüsse Das Netzkabel muss an eine gleichbleibende Stromquelle angeschlossen werden, die der auf dem Typenschild der Pumpe angegebenen Spannung entspricht. • Die Pumpe sollte an ihren eigenen Stromkreis angeschlossen oder verdrahtet werden. Es sollten sich keine anderen Geräte in diesem Stromkreis befinden. Schließen Sie sie nicht an einen Lüfter oder ein Gerät an, das intermittierend läuft. - Page 13 INSTALLATION Elektrische Anschlüsse Anschluss des Schalters für hohen Wasserstand Gefahr von Verletzungen oder Sachschäden. • In Anwendungen, in denen Sachschäden und/oder Personenschäden durch eine nicht funktionierende oder undichte Pumpe aufgrund von Stromausfällen, Verstopfungen der Druckrohre oder aus anderen Gründen entste- hen können, sollten ein oder mehrere Backup-Systeme (z. B.
-
Page 14: Wartung
WARTUNG Funktionsprüfung • Halten Sie den Schalter und wechseln Sie vorsichtig den Zuleitungsdraht vom NO- zum NC- Anschluss (3). • Schieben Sie das Schaltergehäuse wieder in den Schaltersockel zurück. • Drücken Sie die Laschen bei (5) zusammen und setzen Sie sie in den Schaltersockel zwischen den Rippen (7) ein. -
Page 15: Fehlerbehebung
WARTUNG Fehlerbehebung 6. Spülen Sie den Tank mit klarem Wasser aus. So wird sichergestellt, dass durch das übrige Kondensat keine vereinzelten Säurereste entstehen, die Lochfraß verursachen könnten. 7. Prüfen Sie das Ein- und Auslassrohr. Reinigen Sie sie bei Bedarf. Achten Sie darauf, dass keine Knicke in der Leitung vorhanden sind, die den Durchfluss behindern würden. - Page 16 Prüfen Sie auf Leckagen am Entfernen Sie das Rückschlagventil und überprüfen Sie es auf einwandfreie kontinuierlich. Ventil. Funktion. littlegiant.com Franklin Electric Co., Inc. | Oklahoma City, OK 73157-2010 Form 998633 Rev. 003 04/20 Urheberrecht © 2020, Franklin Electric, Co., Inc. Alle Rechte vorbehalten.
- Page 17 MANUEL DE L’OPÉRATEUR Français POMPES À CONDENSAT SÉRIE VCMX Cette pompe à condensat élimine automatiquement l’eau de condensat qui s’écoule d’un serpentin d’éva- porateur de climatiseur, d’un serpentin d’équipement de réfrigération, d’un générateur d’air chaud à condensation ou d’une chaudière à condensation. La pompe est contrôlée par un mécanisme de contacteur à...
- Page 18 CONSIGNES DE SÉCURITÉ Avant de commencer Risque de blessure grave ou mortelle par décharge électrique. • Pour réduire le risque de décharge électrique, débranchez l’alimentation avant de travailler sur le système ou à proximité de celui-ci. Il peut s’avérer nécessaire d’utiliser plusieurs sectionneurs pour mettre l’équipement hors tension avant tout entretien. •...
-
Page 19: Installation Physique
INSTALLATION Installation physique INSTALLATION Installation physique 1. Installez la pompe sur une surface plane • Placez les pieds en caoutchouc fournis au bas du réservoir. • Assurez-vous que la surface de mon- tage peut supporter le poids combiné de la pompe et du réservoir rempli d’eau. -
Page 20: Raccordements Électriques
INSTALLATION Raccordements électriques Raccordements électriques Le cordon d’alimentation doit être branché à une source d’alimentation constante correspondant à la tension indiquée sur la plaque signalétique de la pompe. • La pompe doit être connectée ou câblée à son propre circuit, à l’exclusion de toute autre prise de courant ou tout autre équipement dans le circuit. - Page 21 INSTALLATION Raccordements électriques Connexion du commutateur de niveau d’eau élevé Risque de blessure corporelle ou de dégât matériel. • Il convient d’utiliser et de surveiller un système de secours (p. ex., un commutateur auxiliaire) et/ou une alarme dans les applications où des dégâts matériels et/ou des blessures corporelles pourraient résulter d’une pompe en panne ou présentant des fuites dues à...
-
Page 22: Essai De Fonctionnement
MAINTENANCE Essai de fonctionnement • Replacez le boîtier du commutateur sur la base du commutateur. • Pincez les pattes en (5) et insérez-les dans la base du commutateur entre les rainures (7). • Branchez les fils du commutateur en série avec le composant externe basse tension comme indi- qué... -
Page 23: Dépannage
MAINTENANCE Dépannage 8. Replacez le réservoir sur la pompe. 9. Rebranchez les tuyaux d’entrée et de sortie. • Insérez à fond le clapet anti-retour dans la conduite de refoulement et assurez-vous que le joint torique et la conduite de refoulement sont exempts de débris. - Page 24 Retirez le clapet anti-retour et vérifiez son bon fonctionnement. de façon continue. niveau du clapet. littlegiant.com Franklin Electric Co., Inc. | Oklahoma City, OK 73157-2010 Form 998633 Rév. 003 04/20 Droits d’auteur © 2020, Franklin Electric, Co., Inc. Tous droits réservés.
-
Page 25: Manual Del Propietario
MANUAL DEL PROPIETARIO Español BOMBA PARA CONDENSADO SERIE VCMX Esta bomba para condensado quita automáticamente el agua condensada que gotea del serpentín evapo- rador del acondicionador de aire, del serpentín de un equipo de refrigeración, de la condensación de un horno,o de la condensación de una caldera. - Page 26 INSTRUCCIONES DE SEGURIDAD Antes de comenzar Riesgo de lesiones graves o muerte por choque eléctrico. • Para reducir el riesgo de choque eléctrico, desconecte la alimentación antes de trabajar en el sistema o alrededor de él. Es posible que sea necesario más de un interruptor de desconexión para desenergizar la alimentación al equipo antes de realizar manteni- miento.
-
Page 27: Instalación Física
INSTALACIÓN Instalación física INSTALACIÓN Instalación física 1. Instale la bomba sobre una superficie plana. • Instale los pies de caucho, incluidos, en la parte inferior del tanque. • Asegúrese de que la superficie de montaje soportará el peso combinado de la bomba y el tanque lleno de agua. -
Page 28: Conexiones Eléctricas
INSTALACIÓN Conexiones eléctricas Conexiones eléctricas El cordón eléctrico de alimentación se debe conectar a una fuente de alimentación constante que coin- cida con la tensión especificada en la placa de identificación de la bomba. • La bomba se debe conectar o cablear en su circuito propio, sin otras tomas de corriente o equipos en el circuito. - Page 29 INSTALACIÓN Conexiones eléctricas Conexión del interruptor de nivel de agua alto Riesgo de lesiones o daños materiales. • En aplicaciones donde una bomba no funciona o tiene fugas, podrían producirse daños materiales y/o lesiones debido a interrupciones en la alimentación, obstrucciones en la tubería de descarga u otros motivos, se debe(n) usar y monitorizar sistema(s) de respaldo (por ejemplo, interruptor auxiliar) y/o de alarma.
-
Page 30: Prueba De Funcionamiento
MANTENIMIENTO Prueba de funcionamiento • Devuelva la caja devuelva de vuelta a la base del interruptor. • Apriete entre sí las pestañas en (5) e insértelas en la base del interruptor entre las nervaduras (7). • Conecte los cables del interruptor en serie con el circuito de baja tensión del componente externo, como se especifique en el manual del componente. -
Page 31: Solución De Problemas
MANTENIMIENTO Solución de problemas 7. Compruebe las tuberías de entrada y salida. Limpie según sea necesario. Asegúrese de que no haya dobleces en la tubería que puedan inhibir el flujo. 8. Vuelva a colocar el conjunto del tanque en la bomba. 9. - Page 32 Válvula de retención con fugas. Retire la válvula de retención e inspecciónela para comprobar que funcione y se apaga continua- bien. mente. littlegiant.com Franklin Electric Co., Inc. | Oklahoma City, OK 73157-2010 Form 998633 Rev. 003 04/20 Copyright © 2020, Franklin Electric, Co., Inc. Todos los derechos están reservados.
-
Page 33: Prima Di Iniziare
MANUALE UTENTE Italiano POMPE CONDENSA SERIE VCMX Questa pompa da condensa rimuove automaticamente l'acqua di condensa che gocciola da una serpentina di evaporazione del condizionatore d'aria, da una serpentina del refrigeratore, di un forno o da una caldaia a condensazione. La pompa è controllata da un meccanismo di interruttore a galleggiante, che aziona e spegne la pompa automaticamente. - Page 34 DISPOSIZIONI DI SICUREZZA Prima di iniziare Rischio di lesioni gravi o di morte per scossa elettrica. • Per ridurre il rischio di una scossa elettrica, scollegare l'alimentazione prima di intervenire sul sistema o in prossimità dello stesso. Può essere necessario più di un sezionatore per de-energizzare il sistema prima della manutenzione. •...
-
Page 35: Installazione
INSTALLAZIONE Installazione fisica INSTALLAZIONE Installazione fisica 1. Installare la pompa su di una superficie piana. • Installare i piedini di gomma inclusi sul fondo del serbatoio. • Accertarsi che la superficie di montaggio supporti la somma del peso della pompa e del peso de serbatoio pieno d'acqua. -
Page 36: Allacciamenti Elettrici
INSTALLAZIONE Allacciamenti elettrici Allacciamenti elettrici Il cavo elettrico deve essere collegato a una fonte di alimentazione costante secondo la tensione speci- ficata sulla targhetta del prodotto. • La pompa deve essere connessa o collegata al proprio circuito, senza nessun'altra presa elettrica o apparecchiatura del circuito. - Page 37 INSTALLAZIONE Allacciamenti elettrici Collegamento del sensore di livello Rischio di lesioni alla persona o danni alle cose. • Nelle applicazioni in cui i danni alle cose e/o alle persone potrebbero essere riconducibili a una pompa non fun- zionante o che presenta delle perdite riconducibili a interruzioni di corrente, blocco della linea di scarico o a qual- siasi altro motivo, si suggerisce l'utilizzo e il monitoraggio di uno o più...
-
Page 38: Manutenzione
MANUTENZIONE Collaudo • Sostenere il sensore e passare con cautela il cavo elettrico dal morsetto NO al morsetto NC (3). • Riportare l'alloggiamento del sensore alla base del sensore. • Premere le linguette insieme (5) e inserirle nella base del sensore fra i cuscinetti (7). •... -
Page 39: Risoluzione Dei Problemi
MANUTENZIONE Risoluzione dei problemi 7. Controllare i tubi d’ingresso e d’uscita. Pulire, se necessario. Assicurarsi che nella linea non vi siano presenti imperfezioni che potrebbero ostacolare il flusso. 8. Sostituire il gruppo serbatoio alla pompa. 9. Sostituire le tubazioni di ingresso e di uscita. •... - Page 40 Rimuovere la valvola di ritegno e verificare il corretto funzionamento. modo continuo. vola di ritegno. littlegiant.com Franklin Electric Co., Inc. | Oklahoma City, OK 73157-2010 Form 998633 Rev. 003 04/20 Diritti mpl d'autore © 2020, Franklin Electric, Co., Inc. Tutti i diritti riservati.
-
Page 41: Voordat U Aan De Slag Gaat
GEBRUIKERSHANDLEIDING Nederlands CONDENSPOMP VAN DE VCMX-REEKS Deze condenspomp verwijdert automatisch condenswater dat druppelt van een airconditionerverdam- perspoel, koelapparatuurspoel, condensatieoven of condensatieketel. De pomp wordt bestuurd door een vlotterschakelaarmechanisme, dat de pomp automatisch in- en uitschakelt. Pompen met een S in het modelnummer zijn tevens uitge- rust met een bijkomende hoogniveauschakelaar. - Page 42 VEILIGHEIDSVOORSCHRIFTEN Voordat u aan de slag gaat Risico op ernstig letsel of overlijden wegens elektrische schokken. • Om het risico op elektrische schokken te verminderen, moet u de stroomtoevoer uitschakelen voordat u aan of rond het systeem werkt. Er is mogelijk meer dan één hoofdschakelaar nodig om de apparatuur spanningsloos te maken alvorens ze te onderhou- den.
- Page 43 INSTALLATIE Fysieke installatie INSTALLATIE Fysieke installatie 1. Plaats de pomp op een vlak oppervlak. • Plaats de bijgesloten rubberen voeten aan de onderkant van het reservoir. • Zorg ervoor dat de ondergrond het gecombi- neerde gewicht van de pomp en het gevulde waterreservoir kan dragen.
-
Page 44: Elektrische Aansluitingen
INSTALLATIE Elektrische aansluitingen Elektrische aansluitingen Het netsnoer moet worden aangesloten op een constante energiebron die overeenkomt met de span- ning die is opgegeven op het typeplaatje van de pomp. • De pomp moet worden aangesloten op of verbonden met haar eigen circuit, zonder dat dit circuit andere elektrische stopcontacten of apparatuur bevat. - Page 45 INSTALLATIE Elektrische aansluitingen Aansluiting hoogniveauschakelaar Risico op lichamelijk letsel of materiële schade. • In toepassingen waar materiële schade en/of lichamelijk letsel voortvloeien uit een niet werkende of lekkende pomp als gevolg van stroomuitval, verstopping van de persleiding of een andere reden, moeten een reservesy- steem (of systemen) (bijv.
- Page 46 ONDERHOUD De werking testen • Knijp de lipjes samen bij (5) en steek ze in de schakelaarvoet tussen de ribbels (7). • Verbind de draden van de schakelaar in serie met de externe laagspanningscomponent, zoals in de handleiding van de component wordt omschreven. Breng het label 'Attention Service Technician' dat bij de pomp zit aan op een zichtbare plek aan de bui- tenkant van het toegangspaneel.
-
Page 47: Problemen Oplossen
ONDERHOUD Problemen oplossen 8. Plaats het reservoir weer op de pomp. 9. Herbevestig de toevoer- en afvoerleidingen. • Steek de regelklep volledig in de persleiding en zorg ervoor dat de O-ring en de persleiding geen vuil bevatten. • Steek de regelklep in de afvoeropening van de pomp en draai ze een kwartslag met de hand. - Page 48 De pomp werkt con- De regelklep lekt. Verwijder de regelklep en inspecteer of ze naar behoren werkt. tinu. littlegiant.com Franklin Electric Co., Inc. | Oklahoma City, OK 73157-2010 Formulier 998633 Rev. 003 04/20 Auteursrechten © 2020, Franklin Electric, Co., Inc. Alle rechten voorbehouden.
-
Page 49: Før Du Starter
BRUGERHÅNDBOG Dansk VCMX KONDENSATPUMPESERIE Denne kondensatpumpe fjerner automatisk kondensvand, der drypper fra et klimaanlægs fordamperspole, en køleudstyrsspole, en kondensovn eller et kondensfyr. Pumpen styres af en svømmerafbrydermeka- nisme, som automatisk starter og stopper pumpen. Pumper med et S i modelnummeret omfatter også en eks- tra højvandsniveauafbryder. - Page 50 SIKKERHEDSANVISNINGER Før du starter Risiko for alvorlig personskade eller død på grund af elektrisk stød. • For at reducere risikoen for elektrisk stød skal strømmen afbrydes før arbejde på eller omkring systemet. Det kan kræve mere end én afbryderkontakt at gøre udstyret spændingsfrit før servicearbejde. •...
-
Page 51: Installation
INSTALLATION Fysisk installation INSTALLATION Fysisk installation 1. Monter pumpen på en plan overflade. • Monter de medfølgende gummifødder på bun- den af tanken. • Kontrollér, at monteringsfladen kan bære den kombinerede vægt af pumpen og den vand- fyldte tank. 2. Pumpen kan også monteres på en væg eller på siden af et klimaanlæg eller et fyr ved hjælp af det medfølgende monteringsbeslag. -
Page 52: Elektriske Forbindelser
INSTALLATION Elektriske forbindelser Elektriske forbindelser El-ledningen skal tilsluttes til en konstant strømkilde, der svarer til spændingen angivet på pumpens mærkeplade. • Pumpen skal tilsluttes eller trådføres til sit eget kredsløb uden andre stikdåser eller andet udstyr i kredsløbet. Tilslut ikke til en ventilator eller noget andet udstyr, der kører med mellemrum. •... - Page 53 INSTALLATION Elektriske forbindelser Afbryderforbindelse for højt vandniveau Risiko for personskade eller tingsskade. • Ved anvendelse, hvor der kan opstå tingsskade og/eller personskade på grund af, at pumpen ikke fungerer eller lækker på grund af strømafbrydelser, blokering af afløbsledningen eller andre årsager, skal der benyttes et eller flere backup-systemer (f.eks.
- Page 54 VEDLIGEHOLDELSE Funktionsmæssig afprøvning Funktionsmæssig afprøvning 1. Afbryd pumpen fra strømkilden. 2. Afprøv pumpens driftsafbryder ved at trykke let på det udvendige test-/ betjeningsgreb for at starte motoren. 3. Test højvandsniveauafbryderen ved at hæve svømmerafbryderen for højvandsniveau. • Hvis trådføringen er til NO-termi- nalen, skal luftbehandlingsanord- ningen lukke ned, når svømmeren hæves.
- Page 55 VEDLIGEHOLDELSE Fejlfinding Fejlfinding Problem Sandsynlige årsager Korrigerende handling Pumpen er ikke tilsluttet til Tilslut pumpen til et dedikeret hfi-kredsløb. strømmen. Effektafbryderen er slukket, Tænd for effektafbryderen, eller udskift sikringen. eller sikringen fjernet. Pumpen starter ikke, Ophobning af rester, eller Rens svømmeren. Hvis svømmeren er snavset, kan den være for tung til at selv om tanken er fuld ansamling på...
- Page 56 Franklin Electric Co., Inc. | Oklahoma City, OK 73157-2010 Form 998633 Rev. 003 04/20 Ophavsret © 2020, Franklin Electric, Co., Inc. Alle rettigheder forbeholdes.
