LOOK / COOL
INCLUDING : LOOK / MINI LOOK
COOL / COOL SQUARE / MINI COOL / MINI COOL SQUARE
MICRO COOL SQUARE BOLLARD
IMPORTANT - READ CAREFULLY BEFORE INSTALLING FIXTURE. RETAIN THESE INSTRUCTIONS FOR FUTURE REFERENCE.
THIS PRODUCT MUST BE INSTALLED IN ACCORDANCE WITH THE NATIONAL ELECTRICAL CODE AND ALL APPLICABLE LOCAL CODES, BY A PERSON FAMILIAR WITH THE
CONSTRUCTION AND OPERATION OF THE PRODUCT, AND THE HAZARDS INVOLVED. PROPER GROUNDING IS REQUIRED FOR SAFETY.

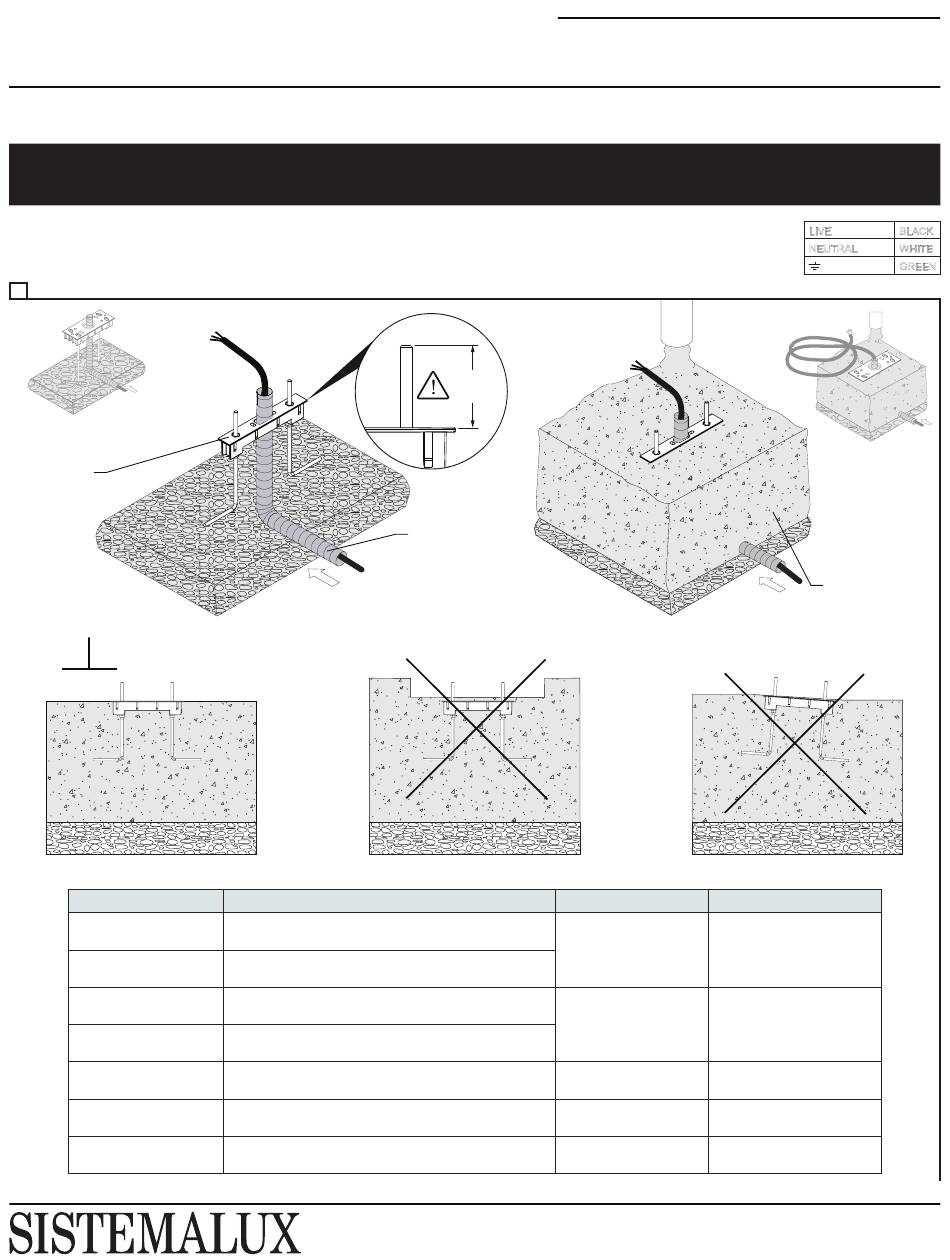

INSTALLATION IN CONCRETE WITH FLANGE
INTEGRAL DRIVER (120V, 120-277V)
A- INSTALL FLANGE ACCESSORY (TO BE ORDERED SEPARATELY) IN CONCRETE FLUSH WITH THE MOUNTING
SURFACE (12" OF GRAVEL IS REQUIRED BELOW THE LUMINAIRE TO ALLOW PROPER DRAINAGE).
A
FLANGE
ACCESSORY
OK
90°
Model
MINI LOOK
MINI COOL
LOOK
COOL
MICRO COOL SQUARE
MINI COOL SQUARE
COOL SQUARE
INS-532
CONDUIT
MAX Ø 30mm
Model Code
S.7206, S.7211, S7215, S.7220, S.L9206, S.L9211
S.7236, S.7241,
S.7260, S.7261, S.7262, S.7265, S.7266, S.7267
S.7245, S.7246
S.7287
S.7286, S.L9236, S.L9241
S.7285
INSTALLATION SHEET
MIN
56MM
NO!
Flange accessory code
S7249
S7269
S7284
S7288
S7289
LIVE
NEUTRAL
NO!
Flange dimensions
8½" x 1¼" x 9¼"
(217mm x 33mm x 235mm)
8½" x 1¾" x 9¼"
(290mm x 43mm x 231mm)
3¾" x 1¾" x 6⅝"
(96mm x 45mm x 167mm)
5⅝" x 3⅝" x 9⅞
(149mm x 66mm x 251mm)
8½" x 3⅜" x 9⅞
(217mm x 85mm x 250mm)
LAST UPDATE: MARCH 01, 2018
9320 Boul. St-Laurent, suite 100, Montréal (Québec) Canada H2N 1N7
P.: 514.523.1339 F.: 514.525.6107 www.sistemalux.com
PAGE: 1 OF 3
BLACK
WHITE
GREEN
CONCRETE
MD - R2
