Sistemalux MINI LOOK Instruction Sheet

Advertisement

Quick Links

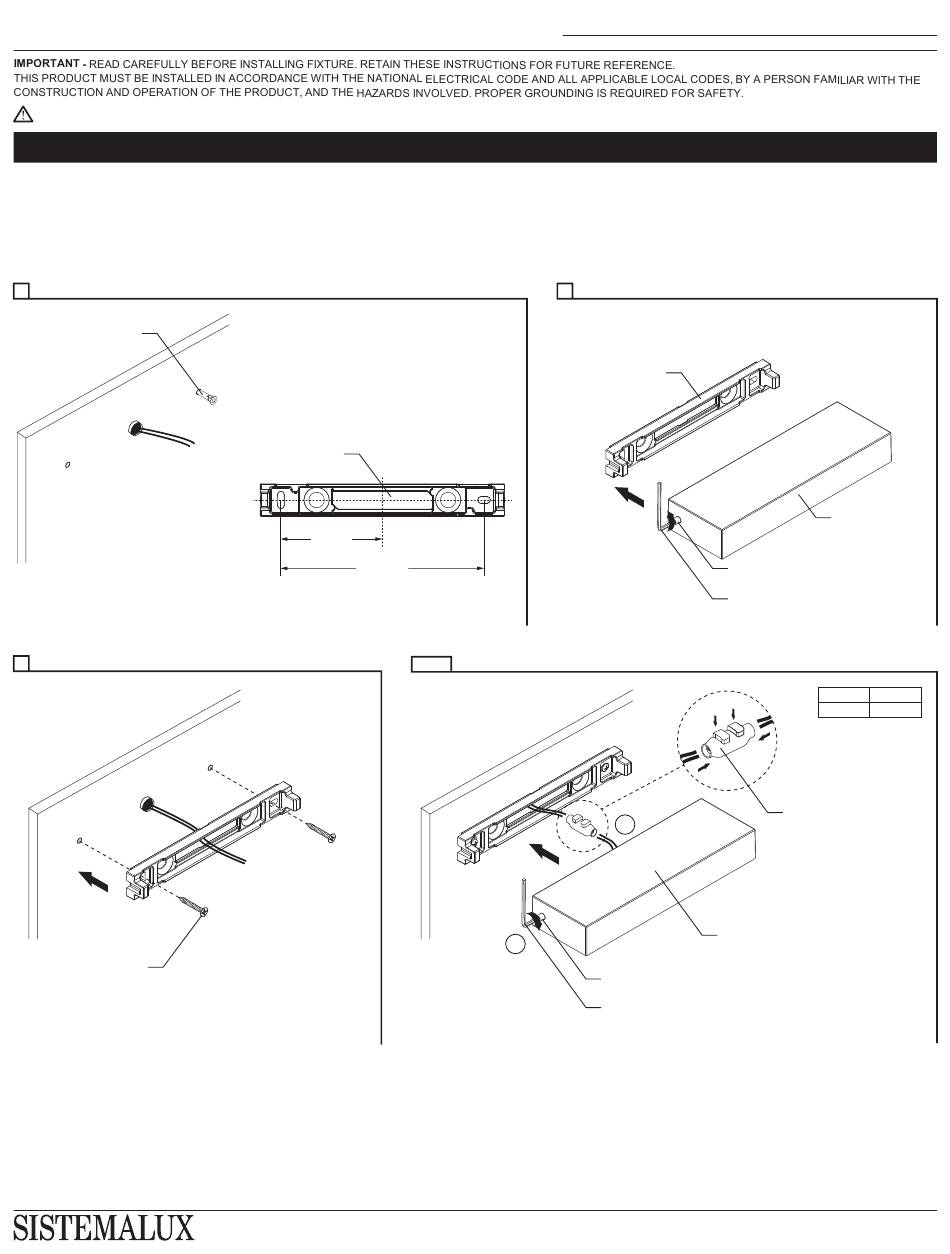

MINI LOOK / MINI COOL WALL
MODELS : S7201, S7202, S7231, SL9201, SL9202, SL9231
DISCONNECT THE MAIN LINE BEFORE WIRING SECONDARY CONNECTORS.
DIRECT FEED INSTALLATION (DF) - LOW VOLTAGE (24V) REMOTE DRIVER (REM)
A- PREPARE SURFACE FOR INSTALLATION (SEE DIMENSIONS BELOW). *INSERT (2) ANCHOR SCREWS (NOT INCLUDED) IF NECESSARY.
B- UNFASTEN THE SET SCREWS WITH AN ALLEN KEY (INCLUDED) TO REMOVE THE FIXTURE FROM THE BASE.
DO NOT COMPLETELY REMOVE THE SET SCREWS.
C- INSTALL THE FIXTURE BASE TO THE WALL USING APPROPRIATE #8 SCREWS (NOT INCLUDED).
D- MAKE WIRE CONNECTIONS USING THE CONNECTOR. BE SURE TO FULLY PRESS THE BUTTONS TO CONNECT.
E- FASTEN THE FIXTURE BACK ON ITS BASE WITH THE SET SCREWS USING AN ALLEN KEY (INCLUDED).
A
*ANCHOR
SCREWS
(NOT INCLUDED)
C
#8 SCREWS
(NOT INCLUDED)
INS-325
FEED
POSITION
3.31"
(84mm)
6.69"
(170mm)
D + E
INSTRUCTIONS SHEET
B
FIXTURE
BASE
D
E
SET SCREWS
ALLEN KEY
(INCLUDED)
Last update: January 29, 2020
9320 Boul. St-Laurent, suite 100, Montréal (Québec) Canada H2N 1N7
P.: 514.523.1339 F.: 514.525.6107 www.sistemalux.com
PAGE: 1 of 4
FIXTURE
SET SCREWS
ALLEN KEY
(INCLUDED)
LED +
RED
LED -
BLACK
CONNECTOR
FIXTURE
JP - R5

Advertisement

loading
Need help?

Need help?

Do you have a question about the MINI LOOK and is the answer not in the manual?

Questions and answers

Summary of Contents for Sistemalux MINI LOOK

  • Page 1 MINI LOOK / MINI COOL WALL INSTRUCTIONS SHEET PAGE: 1 of 4 MODELS : S7201, S7202, S7231, SL9201, SL9202, SL9231 DISCONNECT THE MAIN LINE BEFORE WIRING SECONDARY CONNECTORS. DIRECT FEED INSTALLATION (DF) - LOW VOLTAGE (24V) REMOTE DRIVER (REM) A- PREPARE SURFACE FOR INSTALLATION (SEE DIMENSIONS BELOW). *INSERT (2) ANCHOR SCREWS (NOT INCLUDED) IF NECESSARY.
  • Page 2 MINI LOOK / MINI COOL WALL INSTRUCTIONS SHEET PAGE: 2 of 4 MODELS : S7201, S7202, S7231, SL9201, SL9202, SL9231 4" JUNCTION BOX INSTALLATION (JB) - INTEGRAL DRIVER 120-277V (UNV) A- MAKE WIRE CONNECTIONS (FOLLOWING POLARITY MARKING) USING WATERTIGHT TWIST CONNECTORS (NOT INCLUDED) AND INSERT THE DRIVER IN THE JUNCTION BOX.
  • Page 3 MINI LOOK / MINI COOL WALL INSTRUCTIONS SHEET PAGE: 3 of 4 MODELS : S7201, S7202, S7231, SL9201, SL9202, SL9231 DISCONNECT THE MAIN LINE BEFORE WIRING SECONDARY CONNECTORS. 4" JUNCTION BOX INSTALLATION (JB) - LOW VOLTAGE (24V) REMOTE DRIVER (REM) A- FIX THE UNIVERSAL CROSSBAR TO THE 4"...
  • Page 4 MINI LOOK / MINI COOL WALL INSTRUCTIONS SHEET PAGE: 4 of 4 MODELS : S7201, S7202, S7231, SL9201, SL9202, SL9231 DISCONNECT THE MAIN LINE BEFORE WIRING SECONDARY CONNECTORS. 2" JUNCTION BOX INSTALLATION (J2) - LOW VOLTAGE (24V) REMOTE DRIVER (REM) A- INSTALL THE MOUNTING PLATE ON THE 2"...

This manual is also suitable for:

Mini cool wallS7201S7202S7231Sl9201Sl9202 ... Show all
