MINI LOOK / MINI COOL WALL
MODEL: S7201, S7202, S7231, SL9201, SL9202, SL9231
IMPORTANT - READ CAREFULLY BEFORE INSTALLING FIXTURE. RETAIN THESE INSTRUCTIONS FOR FUTURE REFERENCE.
THIS PRODUCT MUST BE INSTALLED IN ACCORDANCE WITH THE NATIONAL ELECTRICAL CODE AND ALL APPLICABLE LOCAL CODES, BY A PERSON FAMILIAR WITH THE
CONSTRUCTION AND OPERATION OF THE PRODUCT, AND THE HAZARDS INVOLVED. PROPER GROUNDING IS REQUIRED FOR SAFETY.

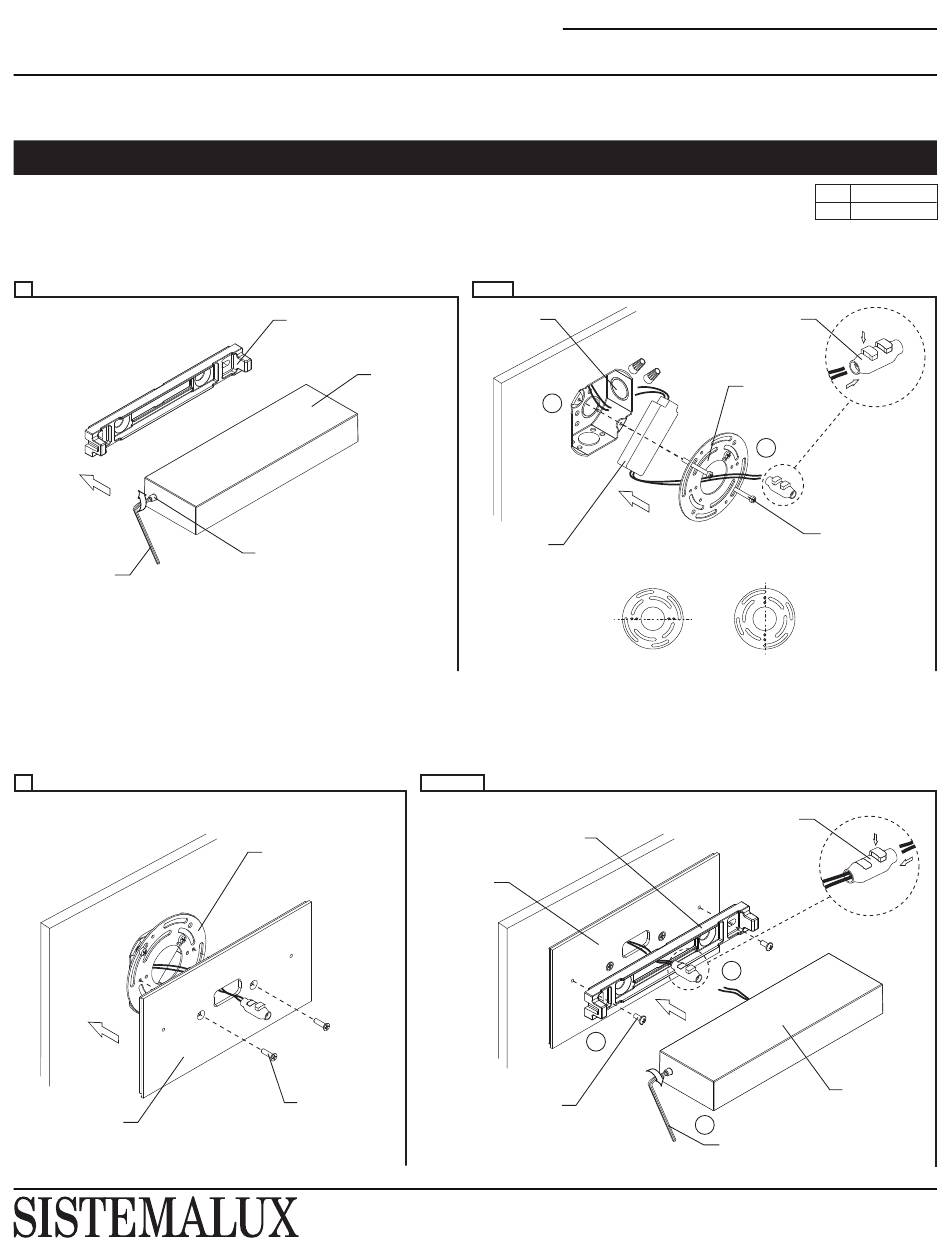

INSTALLATION ON 4" JUNCTION BOX WITH INTEGRAL DRIVER (120-277V)

A-
UNSCREW THE (2) SET SCREWS WITH THE ALLEN KEY (INCLUDED) TO REMOVE THE BASE FROM THE FIXTURE.
DO NOT COMPLETELY REMOVE SCREWS.
B-
MAKE WIRE CONNECTIONS (FOLLOWING POLARITY MARKING) AND
C-
FIX THE UNIVERSAL CROSSBAR TO THE JUNCTION BOX USING SCREWS (INCLUDED) AND MAKE WIRE
CONNECTION WITH THE CONNECTOR (INCLUDED).
A
ALLEN KEY
(INCLUDED)
D-
INSTALL THE MOUNTING PLATE ON THE UNIVERSAL CROSSBAR USING THE (2) FLAT HEAD SCREWS (INCLUDED).
FASTEN THE FIXTURE BASE ON MOUNTING PLATE USING THE (2) PAN HEAD SCREWS (INCLUDED).
E-
F-
CONNECT THE FIXTURE WIRES TO THE CONNECTOR. BE SURE TO CORRECTLY PRESS BUTTON TO CONNECT.
G- FASTEN THE FIXTURE ON ITS BASE WITH THE SET SCREWS USING THE ALLEN KEY (INCLUDED).
D
MOUNTING
PLATE
INS-325
FOLLOW ALIGNMENT DETAIL BELOW TO GET THE PROPER ORIENTATION.
FIXTURE
BASE
FIXTURE
SET SCREW
E + F + G
UNIVERSAL
CROSSBAR
MOUNTING
FLAT HEAD
SCREWS
(INCLUDED)
INSTALLATION SHEET
INSERT THE DRIVER IN THE JUNCTION BOX
B + C
JUNCTION
BOX
B
DRIVER
CROSSBAR ALIGNMENT
HORIZONTAL
FIXTURE
BASE
PLATE
E
PAN HEAD
SCREWS
(INCLUDED)
CONNECTOR
(INCLUDED)
UNIVERSAL
CROSSBAR
C
OR
VERTICAL
CONNECTOR
F
G
ALLEN KEY
(INCLUDED)
LAST UPDATE: FEBRUARY 23 2018
9320 Boul. St-Laurent, suite 100, Montréal (Québec) Canada H2N 1N7
P.: 514.523.1339 F.: 514.525.6107 www.sistemalux.com
PAGE: 1 OF 5
-
BLACK
+
WHITE or RED
SCREWS
(INCLUDED)
FIXTURE
MD - R4
