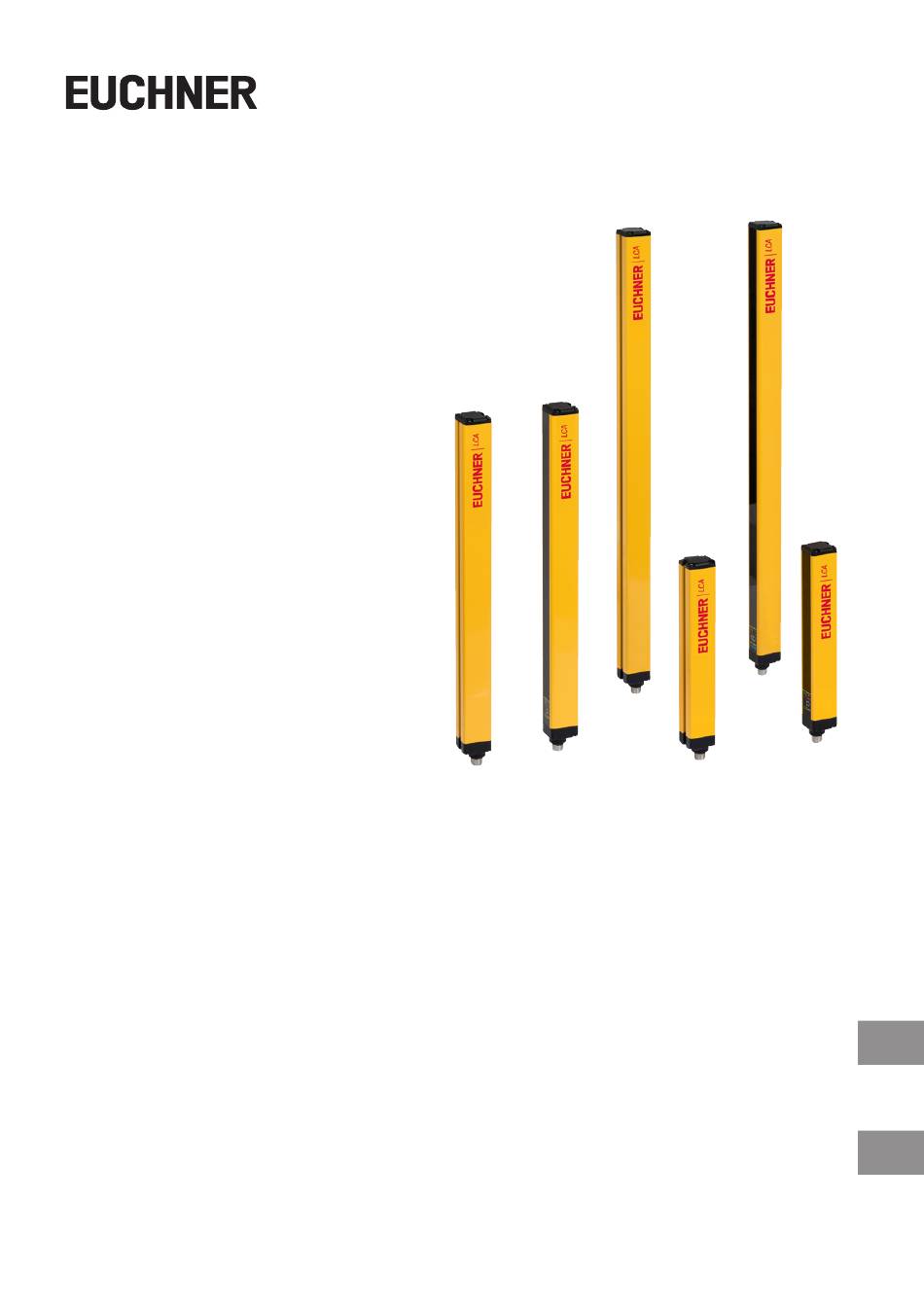

- Page 1 Betriebsanleitung Operating Instructions Lichtgitter/ Lichtvorhänge LCA 2 Light Grids/ Light Curtains LCA 2...
-
Page 2: Table Of Contents
Betriebsanleitung Lichtgitter/ Lichtvorhänge LCA 2 Inhalt Zu diesem Dokument .................... 4 1.1. Gültigkeit ............................4 1.2. Zielgruppe ............................4 1.3. Zeichenerklärung ..........................4 1.4. Ergänzende Dokumente ........................4 Bestimmungsgemäßer Gebrauch ................5 Beschreibung der Sicherheitsfunktion ..............6 Haftungsausschluss und Gewährleistung ..............6 Allgemeine Sicherheitshinweise ................7 Funktion ....................... - Page 3 Betriebsanleitung Lichtgitter/ Lichtvorhänge LCA 2 Elektrischer Anschluss ..................27 8.1. Hinweise zu ...........................27 8.2. Senderanschlüsse ........................28 8.2.1. LCA 2 (Mit Integrierten Steuerfunktionen) ................28 8.3. Empfängeranschluss ........................28 8.3.1. LCA 2 (Mit integrierten Steuerfunktionen) ................28 Betriebsarten/ Inbetriebnahme ................29 9.1. Konfiguration und Betriebsarten (Mit integrierten Steuerfunktionen) ...........29 9.1.1.
-
Page 4: Zu Diesem Dokument
Lesen Sie immer alle Dokumente durch, um einen vollständigen Überblick für die sichere Instal- lation, Inbetriebnahme und Bedienung des Geräts zu bekommen. Die Dokumente können unter www.euchner.de heruntergeladen werden. Geben Sie hierzu die Dok. Nr. in die Suche ein. (Originalbetriebsanleitung) 2504708-03-02/21... -
Page 5: Bestimmungsgemäßer Gebrauch
Betriebsanleitung Lichtgitter/ Lichtvorhänge LCA 2 2. Bestimmungsgemäßer Gebrauch Lichtgitter und Lichtvorhänge der Baureihe LCA sind optoelektronische Schutzeinrichtungen. Sie stellen gemäß EN 61496-1, berührunglos wirkende Schutzeinrichtungen des Typs 2 zum Schutz von Personen dar. Das bedeutet: Ì Einschaltbefehle, die eine gefährliche Maschinenfunktion hervorrufen, dürfen erst dann wirksam werden, wenn die Si- cherheitsausgänge des Empfängers aktiv sind. -
Page 6: Beschreibung Der Sicherheitsfunktion
Betriebsanleitung Lichtgitter/ Lichtvorhänge LCA 2 3. Beschreibung der Sicherheitsfunktion Geräte dieser Baureihe verfügen über folgende Sicherheitsfunktion: Das sichere Erkennen einer Unterbrechung des Schutzfelds Sicherheitsfunktion: Bei Unterbrechung des Schutzfelds werden die Sicherheitsausgänge abgeschaltet. Sicherheitskennwerte: Kategorie, Performance Level, PFH , SIL 4. Haftungsausschluss und Gewährleistung Wenn die o. g. -
Page 7: Allgemeine Sicherheitshinweise
Ì Stellen Sie sicher, dass die Betriebsanleitung bei Montage, Inbetriebnahme und Wartungsarbeiten jederzeit zur Verfügung steht. Ì Die Betriebsanleitung können Sie unter www.euchner.de herunterladen. WARNUNG Ì Das Gerät darf nur von einer sicherheitstechnisch geschulten Elektrofachkraft eingebaut, ange- schlossen und in Betrieb gesetzt werden. -
Page 8: Funktion
Betriebsanleitung Lichtgitter/ Lichtvorhänge LCA 2 6. Funktion Die Geräte der Baureihe LCA bestehen aus Sender (S) und Empfänger (E). Der Sender schickt Infrarot-Lichtstrahlen zum Empfänger. Diese bilden ein Schutzfeld um gefährliche Bereiche zu überwachen. Wird mindestens ein Lichtstrahl des Schutzfelds unterbrochen, schalten die Sicherheitsausgänge des Empfängers ab. Die Größe des Schutzfeldes ist abhängig von der Reichweite und der Schutzfeldhöhe. -
Page 9: Ausführungen Im Überblick
Betriebsanleitung Lichtgitter/ Lichtvorhänge LCA 2 Es werden zwei Gerätetypen unterschieden: Lichtgitter bauen ein Schutzfeld aus 2 – 4 Lichtstrahlen auf. Aufgrund des großen Abstandes zwischen den einzelnen Lichtstrahlen sind diese nur für den Körperschutz verwendbar. Lichtvorhänge bestehen aus einer Vielzahl an Lichtstrahlen. Diese können je nach Auflösung (30 – 50 mm) für die Erfassung unterschiedlicher Körperteile eingesetzt werden. -
Page 10: Test-Funktion
Betriebsanleitung Lichtgitter/ Lichtvorhänge LCA 2 6.2. Test-Funktion Die Test Funktion ermöglicht die Prüfung der Schutzfunktion unabhängig von der Maschinenfunktion. Über eine simulierte Unterbrechung werden die Sicherheitsausgänge deaktiviert. Eine externe Steuerungseinheit kann den Betrieb des Gesamtsystems prüfen, indem die angeschlossenen nachgeschalteten Geräte geprüft werden. Die Test Funktion bleibt aktiv bis die Umschaltung in den Normalbetrieb erfolgt. -
Page 11: Led-Anzeigen
Betriebsanleitung Lichtgitter/ Lichtvorhänge LCA 2 6.3. LED-Anzeigen In den folgenden Abbildungen, werden die verschiedenen Systemzustände des Senders und des Empfängers dargestellt. ERROR STOP TEST START Sender Empfänger HINWEIS Anhand der LED-Anzeigen ist der jeweilige Systemzustand des Geräts ersichtlich. Zur Behebung fehlerhafter Systemzustände, siehe Kapitel Diagnose / Fehlerbehebung. LED-Anzeigen SENDER Abbildung Systemzustand... -
Page 12: Sicherheitsausgänge
Betriebsanleitung Lichtgitter/ Lichtvorhänge LCA 2 6.4. Sicherheitsausgänge Die Empfängereinheit besitzt die zwei Sicherheitsausgänge F01A/FO1B (PNP-Ausgänge). Die detaillierten Schaltzustände des Gerätes, finden Sie in der untenstehenden Tabelle. Eventuelle Kurzschlüsse zwischen den Ausgängen und den Versorgungen von 24 DC oder 0 DC, werden vom Gerät ... -
Page 13: Montage
Betriebsanleitung Lichtgitter/ Lichtvorhänge LCA 2 7. Montage Sender und Empfänger müssen unter Einhaltung des Mindestsicherheitsabstands S positioniert werden. Das Erreichen des Gefahrenbereichs darf nur nach dem Stoppen der gefahrbringenden Maschinenbewegung möglich sein (siehe Bild 5 ). Die Berechnung des Sicherheitsabstands für Lichtgitter und Lichtvorhänge muss anhand der folgenden Kapitel erfolgen. Bild 5: Sicherheitsabstand S Der Mindestsicherheitsabstand S wird anhand der folgenden Formel berechnet:... -
Page 14: Sicherheitsabstand Lichtvorhänge (Horizontale Montage)
Betriebsanleitung Lichtgitter/ Lichtvorhänge LCA 2 7.1. Sicherheitsabstand Lichtvorhänge (horizontale Montage) Bei einer horizontalen Montage des Schutzfelds zur Annäherungsrichtung, wird der Mindestsicherheitsabstand S nach folgender Formel berechnet. S = 1600 (t1 + t2) + 1200 – 0.4 H H = 15 (d – 50) HINWEIS Die Höhe H ergibt sich aus dem Abstand der Schutzeinrichtung zur Grundfläche G. Wichtig! Die Höhe H muss stets geringer als 1000 mm sein. -
Page 15: Sicherheitsabstand Lichtvorhänge (Vertikale Montage)
Betriebsanleitung Lichtgitter/ Lichtvorhänge LCA 2 7.2. Sicherheitsabstand Lichtvorhänge (vertikale Montage) Für die vertikale Montage ist zunächst die Auflösung des Geräts zu bestimmen. Abhängig vom Ergebnis wird in zwei Fälle unterschieden: Fall A: Auflösung ≥ 50 mm Fall B: Auflösung < 50 mm Je nach Ergebnis, ist der entsprechende Abschnitt zu beachten. - Page 16 Betriebsanleitung Lichtgitter/ Lichtvorhänge LCA 2 Fall B: Auflösung ≤ 50 mm Wichtig! Für eine Auflösung ≤ 50 mm ist ein zusätzlicher Abstand zum Gefahrenbereich zu beachten! Der Sicherheitsabstand S wird mit folgender Formel berechnet: S = 2000 (t1 + t2) + C Wenn das Ergebnis der Berechnung sich im Wertebereich 100 – 500 mm befindet, kann der Wert S verwendet werden. ...
-
Page 17: Sicherheitsabstand Lichtgitter (Vertikale Montage)
Betriebsanleitung Lichtgitter/ Lichtvorhänge LCA 2 7.3. Sicherheitsabstand Lichtgitter (vertikale Montage) Wichtig! Lichtgitter sind ausschließlich zum Erfassen des gesamten Körpers geeignet. Für die Erfassung einzelner Körperteile sind Lichtvorhänge zu verwenden. Der Sicherheitsabstand S wird mit folgender Formel berechnet: S = 1600 (t1 + t2) + 850 Gefahrenstelle Lichtgitter 1100 Richtung der... -
Page 18: Installation
Betriebsanleitung Lichtgitter/ Lichtvorhänge LCA 2 7.4. Installation Wichtig! Vor dem Installieren des Sicherheitssystems müssen alle im Anschluss aufgeführten Bedingungen überprüft werden: Ì Der Schutzgrad (Typ 2, SIL 1, SIL CL1, PLc) des Systems, muss mit der Gefährlichkeit des zu steuernden Systems vereinbar sein. Ì... -
Page 19: Nutzbare Reichweite Bei Besonderen Umgebungsbedingungen
Betriebsanleitung Lichtgitter/ Lichtvorhänge LCA 2 7.6. Nutzbare Reichweite bei besonderen Umgebungsbedingungen Bei Umgebungsbedingungen in denen Nebel, Regen, Rauch oder Staub auftritt, sind Korrekturen in der Reichweite vorzu- nehmen. Diese können der folgenden Tabelle entnommen werden. Tabelle 5: Korrekturfaktor Fc Umgebungsbedingungen Korrekturfaktor Fc Nebel 0,25... - Page 20 Betriebsanleitung Lichtgitter/ Lichtvorhänge LCA 2 Bild 11: Einsatz von mehreren Schutzeinrichtungen (Multiple Systeme) (Originalbetriebsanleitung) 2504708-03-02/21...
-
Page 21: Montieren Und Ausrichten
Beachten Sie das maximale Anzugsdrehmoment für die Befestigung von Sender und Empfänger an der Montagehalterung von 2,5 bis 3 Nm. Verwenden Sie für die Montage ausschließlich Zubehörteile von EUCHNER. GEFAHR Außerkraftsetzen der Sicherheitsfunktion Bei falscher Montage, kann die Schutzfunktion des Systems außer Kraft gesetzt werden. -
Page 22: Optische Ausrichtung
Betriebsanleitung Lichtgitter/ Lichtvorhänge LCA 2 7.9. Optische Ausrichtung LCA Typ 2 HINWEIS Kategorie 2 / PL c bzw. SIL 1 Durch den dargestellten Abstrahlwinkel Lichtstrahl ist ein Versatz möglich. ± 5° max. zulässiger Abstrahlwinkel STOP STOP STOP STOP START START START START SIGNAL... -
Page 23: Verwendung Von Umlenkspiegeln
Betriebsanleitung Lichtgitter/ Lichtvorhänge LCA 2 Tipp! Für die nachfolgende Ausrichtung von Sender und Empfänger, empfehlen wir die Verwendung der Ausrichthilfe vom Typ AY-OS-LSR. 1. Richten Sie Sender und Empfänger so aus, dass sich der jeweils erste und letzte Lichtstrahl auf derselben Achse befinden. 2. - Page 24 Betriebsanleitung Lichtgitter/ Lichtvorhänge LCA 2 Sender Empfänger Gefahrenbereich Spiegel Spiegel Bild 14: Verwendung von Umlenkspiegeln 1. Ermitteln Sie den Arbeitsabstand über die Summen der Längen des geschützten Bereichs. (L1 = Sender – Spiegel, L2 = Spiegel – Spiegel , L3 = Spiegel – Empfänger) Beachten Sie, dass sich bei Einsatz eines Spiegels, die max.
-
Page 25: Abstand Von Reflektierenden Flächen
Betriebsanleitung Lichtgitter/ Lichtvorhänge LCA 2 7.11. Abstand von reflektierenden Flächen Reflektierende Oberflächen in der Nähe des Geräts können die Erfassung des Lichtstrahls beeinflussen. Mit zunehmender Entfernung zwischen Sender und Empfänger, vergrößert sich der Lichtkegel eines Lichtstrahls. Dieser kann von reflektie- renden Objekten abgelenkt werden und wieder an den Empfänger gesendet werden. - Page 26 Betriebsanleitung Lichtgitter/ Lichtvorhänge LCA 2 Schutzfeld Mindestabstand d / Nutzbare Reichweite Bild 16: (Originalbetriebsanleitung) 2504708-03-02/21...
-
Page 27: Elektrischer Anschluss
Betriebsanleitung Lichtgitter/ Lichtvorhänge LCA 2 8. Elektrischer Anschluss VORSICHT Geräteschäden oder Fehlfunktion durch falschen Anschluss Ì Vergewissern Sie sich vor der Herstellung der elektrischen Anschlüsse, dass die verfügbare Ver- sorgungsspannung mit der in den technischen Daten angegebenen übereinstimmt. Ì Sender und Empfänger müssen mit einer Spannung von 24 V DC ± 20 % versorgt werden (PELV, muss EN 60204-1 (Kapitel 6.4) entsprechen). -
Page 28: Senderanschlüsse
Versorgung 0 V DC Erdanschluss VORSICHT Geräteschäden oder Fehlfunktion durch ungeeignete Anschlussleitungen Ì Verwenden Sie die Anschlussbauteile von EUCHNER. Ì Bei Verwendung von Kabeln mit einer Länge über 50 m, ist ein Querschnitt von mind. 1 mm verwenden. Ì Wenn möglich, die Stromversorgung der LCA 2 von anderen Starkstromgeräten (z.B. Elektromoto- ren, Inverter, Frequenzumwandler) oder anderen Störquellen getrennt halten. -
Page 29: Betriebsarten/ Inbetriebnahme
Betriebsanleitung Lichtgitter/ Lichtvorhänge LCA 2 9. Betriebsarten/ Inbetriebnahme 9.1. Konfiguration und Betriebsarten (Mit integrierten Steuerfunktionen) Die Betriebsart ist abhängig von den Ergebnissen der Risikoanalyse. Anhand des erforderlichen Schutzgrades, kann das System für den automatischen oder manuellen Betrieb konfiguriert werden. Die Funktionsweise des Gerätes kann über die Ansteuerung der Pins definiert werden. Die folgende Tabelle zeigt, wie diese angesteuert werden können. -
Page 30: Anschluss Externe Schütze K1 Und K2
Betriebsanleitung Lichtgitter/ Lichtvorhänge LCA 2 VORSICHT In der Betriebsart Automatik steht nach einem Neustart kein Verblockungskreis zur Verfügung. (Start / Restart Interlock). Beachten Sie vor einer Konfiguration das Ergebnis ihrer Risikoanalyse. Tabelle 11: Betriebsart Automatik Status Schutzeinrichtung Verhalten Sicherheitsausgänge Bereich frei FO1A / FO1B aktiviert Bereich unterbrochen... - Page 31 Betriebsanleitung Lichtgitter/ Lichtvorhänge LCA 2 AUTOMATIC 24 V DC +24V K1_K2 SEL_A SEL_B RESTART Operation mode Safety Outputs FO1A FO1B Connected load AUTOMATIC WITH FEEDBACK 24 V DC +24V K1_K2 SEL_A SEL_B RESTART Operation mode Safety Outputs FO1A FO1B Connected load Bild 18: Empfänger Betriebsart Automatik...
- Page 32 Betriebsanleitung Lichtgitter/ Lichtvorhänge LCA 2 MANUAL MODE 24 V DC RESTART +24V K1_K2 SEL_A SEL_B RESTART Operation mode Safety Outputs FO1A FO1B Connected load MANUAL MODE WITH FEEDBACK 24 V DC RESTART +24V K1_K2 SEL_A SEL_B RESTART Operation mode Safety Outputs FO1A FO1B...
- Page 33 Betriebsanleitung Lichtgitter/ Lichtvorhänge LCA 2 Bild 20: Empfänger ESM Anschlussplan 2504708-03-02/21 (Originalbetriebsanleitung)
- Page 34 Betriebsanleitung Lichtgitter/ Lichtvorhänge LCA 2 Bild 21: Empfänger MSC Anschlussplan (Originalbetriebsanleitung) 2504708-03-02/21...
-
Page 35: Diagnose/ Fehlerbehebung
Betriebsanleitung Lichtgitter/ Lichtvorhänge LCA 2 10. Diagnose/ Fehlerbehebung Das Kapitel LED-Anzeigen gibt Aufschluss über verschiedene Systemzustände. Anhand der unten aufgeführten Tabelle können Fehler erkannt und behoben werden. GEFAHR Schwere Verletzungen oder Tod durch Fehlfunktion der Maschine. Bei nicht eindeutiger Identifizierung des Fehlers, muss dieser dem Hersteller bekanntgegeben werden. Stoppen Sie die Maschine umgehend und nehmen Sie Kontakt zum Hersteller auf. -
Page 36: Technische Daten
Betriebsanleitung Lichtgitter/ Lichtvorhänge LCA 2 11. Technische Daten HINWEIS Liegt dem Produkt ein Datenblatt bei, gelten die Angaben des Datenblatts. Parameter LCA 2 Einheit Schutzfeldhöhe 160 – 1810 Auflösungen 30/40/50 Anzahl Strahlen (Lichtgitter) 2/3/4 Strahlen Nutzbare Reichweite (auswählbar) 0 … 4 (niedrig) / 0 … 12 (hoch) Art des Ausganges 2 Halbleiterausgänge, p-schaltend, kurzschlusssicher Stromaufnahme... - Page 37 Betriebsanleitung Lichtgitter/ Lichtvorhänge LCA 2 Tabelle 15: LCA 2TR 30 … Modelle mit 1060 1210 1360 1510 1660 1810 Auflösung 30 mm Strahlenanzahl Reaktionszeit [ms] 14,5 17,5 19,5 22,5 Schutzfeld [mm] 1060 1210 1360 1510 1660 1810 2,05E-08 2,67E-08 3,31E-08 3,93E-08 4,58E-08 5,19E-08 5,84E-08...
-
Page 38: Maßzeichnungen
Betriebsanleitung Lichtgitter/ Lichtvorhänge LCA 2 11.1. Maßzeichnungen LCA2-TR (Sender – Empfänger) Bild 22: Sender und Empfänger Tabelle 19: Abmessungen Sender und Empfänger Modell Höhe 1060 1210 1360 1510 1660 1810 A (Standard) 1113 1263 1413 1563 1713 1863 1050 1200 1350 1500 1650... -
Page 39: Bestellinformationen Und Zubehör
12. Bestellinformationen und Zubehör TIPP! Geeignetes Zubehör, wie z. B. Leitungen oder Montagematerial, finden Sie unter www.euchner.de. Geben Sie dazu die Bestellnummer Ihres Artikels in die Suche ein und öffnen Sie die Artikelansicht. Unter „Zubehör“ finden Sie Zubehörteile, die mit dem Artikel kombiniert werden können. -
Page 40: Kontrolle Und Wartung
Betriebsanleitung Lichtgitter/ Lichtvorhänge LCA 2 13. Kontrolle und Wartung 13.1. Funktionskontrollen Wichtig! Funktionskontrollen sollten mit einer bestimmten Regelmäßigkeit ausgeführt werden (z.B. täglich). Beachten Sie hier die Ergebnisse der Risikoanalyse. Die Funktionskontrolle wird mit einem entsprechenden Prüfgegenstand ausgeführt. HINWEIS Der Prüfgegenstand muss der Auflösung des Geräts entsprechen. 1. -
Page 41: Wartung
Wichtig! Bei einer nicht zu identifizierenden Funktionsstörung ist die Maschine zu stoppen und der Kundendienst von EUCHNER zu kontaktieren. Siehe Kapitel: Service. Für eine zeitnahe Diagnose und Fehlerbehebung, geben Sie bitte die Daten 1 – 7 bei ihrer Anfrage an. -
Page 42: Service
Betriebsanleitung Lichtgitter/ Lichtvorhänge LCA 2 14. Service Wenden Sie sich im Servicefall an: EUCHNER GmbH + Co. KG Kohlhammerstraße 16 70771 Leinfelden-Echterdingen Servicetelefon: +49 711 7597-500 E-Mail: support@euchner.de Internet: www.euchner.de (Originalbetriebsanleitung) 2504708-03-02/21... -
Page 43: Konformitätserklärung
Betriebsanleitung Lichtgitter/ Lichtvorhänge LCA 2 15. Konformitätserklärung 2504708-03-02/21 (Originalbetriebsanleitung) - Page 45 Operating Instructions Light Grids/ Light Curtains LCA 2...
- Page 46 Operating Instructions Light Grids/Light Curtains LCA 2 Contents About this document ................... 48 1.1. Scope ............................48 1.2. Target group ..........................48 1.3. Key to symbols ..........................48 1.4. Supplementary documents ......................48 Correct use ......................49 Description of the safety function ................ 50 Exclusion of liability and warranty ...............
- Page 47 Operating Instructions Light Grids/Light Curtains LCA 2 Electrical connection ..................71 8.1. Notes on ..........................71 8.2. Transmitter connections ........................72 8.2.1. LCA 2 (with integrated control functions) ................72 8.3. Receiver connection ........................72 8.3.1. LCA 2 (with integrated control functions) ................72 Operating modes/setup ..................73 9.1.
-
Page 48: About This Document
Important! Always read all documents to gain a complete overview of safe installation, setup and use of the device. The documents can be downloaded from www.euchner.com. For this purpose enter the doc. no. in the search box. (translation of the original operating instructions) 2504708-03-02/21... -
Page 49: Correct Use
Operating Instructions Light Grids/Light Curtains LCA 2 2. Correct use Light grids and light barriers series LCA are opto-electronic protective equipment. As per EN 61496-1 they represent electro-sensitive protective equipment of type 2 for the protection of persons. This means: Ì Starting commands that cause a dangerous machine function must become active only when the safety outputs on the receiver are active. -
Page 50: Description Of The Safety Function
Operating Instructions Light Grids/Light Curtains LCA 2 3. Description of the safety function Devices from this series feature the following safety function: The safe detection of an interruption of the protective field Safety function: The safety outputs are switched off if the protective field is interrupted. Safety characteristics: Category, Performance Level, PFH , SIL... -
Page 51: General Safety Precautions
Ì Ensure the operating instructions are always available during mounting, setup and servicing. Ì You can download the operating instructions from www.euchner.com. WARNING Ì The device is allowed to be installed, connected and put into operation only by an electrically skilled person with safety engineering training. -
Page 52: Function
Operating Instructions Light Grids/Light Curtains LCA 2 6. Function Series LCA devices consist of a transmitter (T) and receiver (R). The transmitter sends infrared light beams to the receiver. These beams form a protective field for monitoring dangerous areas. If at least one light beam in the protective field is interrupted, the safety outputs on the receiver shut down. The size of the protective field is dependent on the range and the height of the protective field. -
Page 53: Versions At A Glance
Operating Instructions Light Grids/Light Curtains LCA 2 A distinction is made between two device types: Light grids produce a protective field consisting of 2 – 4 light beams. Due to the large spacing between the individual light beams, these devices can be used only for body protection. Light curtains consist of a large number of light beams. -
Page 54: Test Function
Operating Instructions Light Grids/Light Curtains LCA 2 6.2. Test function The test function makes it possible to check the protective function independent of the machine function. The safety outputs are deactivated via a simulated interruption. An external control unit can check the operation of the overall system by checking the devices connected downstream. -
Page 55: Led Displays
Operating Instructions Light Grids/Light Curtains LCA 2 6.3. LED displays The system states of the transmitter and receiver are shown in the following figures. ERROR STOP TEST START Transmitter Receiver NOTICE The related device system state is indicated by the LED displays. To rectify erroneous system states, see chapter Diagnostics/troubleshooting. -
Page 56: Safety Outputs
Operating Instructions Light Grids/Light Curtains LCA 2 6.4. Safety outputs The receiver unit has the two safety outputs FO1A/FO1B (PNP outputs). You can find the detailed switching states for your device in the table below. Any short circuits between the outputs and the 24 DC or 0 DC supplies are detected by the device itself. -
Page 57: Mounting
Operating Instructions Light Grids/Light Curtains LCA 2 7. Mounting Transmitter and receiver must be positioned while maintaining the minimum safety distance S. It must not be possible to reach the danger zone until the hazardous machine movement stops (see Figure 5 ). The safety distance for light grids and light curtains must be calculated as per the following chapters. -
Page 58: Safety Distance, Light Curtains (Horizontal Mounting)
Operating Instructions Light Grids/Light Curtains LCA 2 7.1. Safety distance, light curtains (horizontal mounting) If the protective field is mounted horizontally in relation to the direction of approach, the minimum safety distance S is cal- culated based on the following formula. S = 1,600 (t1 + t2) + 1,200 – 0.4 H H = 15 (d – 50) NOTICE... -
Page 59: Safety Distance, Light Curtains (Vertical Mounting)
Operating Instructions Light Grids/Light Curtains LCA 2 7.2. Safety distance, light curtains (vertical mounting) For vertical mounting, the resolution of the device must be determined first. Depending on the result, a distinction is made between two cases: Case A: resolution ≥ 50 mm Case B: resolution<... - Page 60 Operating Instructions Light Grids/Light Curtains LCA 2 Case B: resolution ≤ 50 mm Important! For a resolution ≤ 50 mm, an additional distance to the danger zone must be observed! The safety distance S is calculated using the following formula: S = 2,000 (t1 + t2) + C If the result of the calculation is in the value range 100 – 500 mm, the value S can be used. ...
-
Page 61: Safety Distance, Light Grids (Vertical Mounting)
Operating Instructions Light Grids/Light Curtains LCA 2 7.3. Safety distance, light grids (vertical mounting) Important! Light grids are suitable only for detecting the entire body. Light curtains must be used for detecting individual parts of the body. The safety distance S is calculated using the following formula: S = 1,600 (t1 + t2) + 850 Hazardous point Light grid... -
Page 62: Installation
Operating Instructions Light Grids/Light Curtains LCA 2 7.4. Installation Important! All the conditions listed below must be checked before the safety system is installed: Ì The degree of protection (type 2, SIL 1, SIL CL1, PLc) of the system must be compatible with the level of danger of the system to be controlled. -
Page 63: Useful Range In Special Ambient Conditions
Operating Instructions Light Grids/Light Curtains LCA 2 7.6. Useful range in special ambient conditions In ambient conditions in which mist, rain, smoke or dust occurs, the range must be corrected. You can find the correction factors in the following table. Table 5: Correction factor Fc Ambient conditions... - Page 64 Operating Instructions Light Grids/Light Curtains LCA 2 Figure 11: Use of several safeguards (multiple systems) (translation of the original operating instructions) 2504708-03-02/21...
-
Page 65: Mounting And Aligning
Pay attention to the maximum tightening torque for mounting the transmitter and receiver on the mounting bracket of 2.5 to 3 Nm. Use only accessories from EUCHNER for mounting. DANGER Disabling of the safety function The protective function of the system can be disabled if the system is mounted incorrectly. -
Page 66: Optical Alignment
Operating Instructions Light Grids/Light Curtains LCA 2 7.9. Optical alignment LCA type 2 NOTICE Category 2 / PL c or SIL 1 An offset is possible with the beam angle Light beam shown. ± 5° max. permissible beam angle STOP STOP STOP STOP... -
Page 67: Use Of Deflection Mirrors
Operating Instructions Light Grids/Light Curtains LCA 2 Tip! We recommend using the alignment aid of type AY-OS-LSR for the following alignment of the transmitter and receiver. 1. Align the transmitter and receiver such that the first and the last beam are on the same axis in each case. 2. - Page 68 Operating Instructions Light Grids/Light Curtains LCA 2 Trans- mitter Receiver Danger area Mirror Mirror Figure 14: Use of deflection mirrors 1. Determine the working distance from the sum of the lengths of the protected area. (L1 = transmitter – mirror, L2 = mirror – mirror, L3 = mirror – receiver) Note that on the use of a mirror, the max.
-
Page 69: Distance From Reflecting Surfaces
Operating Instructions Light Grids/Light Curtains LCA 2 7.11. Distance from reflecting surfaces Reflecting surfaces in the vicinity of the device can affect the detection of the light beam. The cone of light from a beam increases in size with increasing distance between the transmitter and receiver. This light can be deflected by reflecting objects and sent to the receiver. - Page 70 Operating Instructions Light Grids/Light Curtains LCA 2 Protective field Minimum distance d / usable range Figure 16: (translation of the original operating instructions) 2504708-03-02/21...
-
Page 71: Electrical Connection
Operating Instructions Light Grids/Light Curtains LCA 2 8. Electrical connection CAUTION Risk of damage to equipment or malfunctions as a result of incorrect connection Ì Before making the electrical connections, make sure that the available supply voltage matches the voltage stated in the technical data. Ì... -
Page 72: Transmitter Connections
CAUTION Risk of damage to equipment or malfunctions as a result of incorrect connecting cables Ì Use connection components from EUCHNER. Ì On the use of cables with a length of more than 50 m, a cross-section of at least 1 mm must be used. -
Page 73: Operating Modes/Setup
Operating Instructions Light Grids/Light Curtains LCA 2 9. Operating modes/setup 9.1. Configuration and operating modes (with integrated control functions) The operating mode is dependent on the results of the risk analysis. Based on the degree of protection required, the system can be configured for automatic or manual operation. -
Page 74: Connection Of External Contactors K1 And K2
Operating Instructions Light Grids/Light Curtains LCA 2 CAUTION In the automatic operating mode, there is no interlocking circuit available after a restart (start/restart interlock). Pay attention to the results of your risk analysis before configuration. Table 11: Automatic operating mode Safeguard status Behavior of safety outputs Area clear... - Page 75 Operating Instructions Light Grids/Light Curtains LCA 2 AUTOMATIC 24 V DC +24V K1_K2 SEL_A SEL_B RESTART Operation mode Safety Outputs FO1A FO1B Connected load AUTOMATIC WITH FEEDBACK 24 V DC +24V K1_K2 SEL_A SEL_B RESTART Operation mode Safety Outputs FO1A FO1B Connected load...
- Page 76 Operating Instructions Light Grids/Light Curtains LCA 2 MANUAL MODE 24 V DC RESTART +24V K1_K2 SEL_A SEL_B RESTART Operation mode Safety Outputs FO1A FO1B Connected load MANUAL MODE WITH FEEDBACK 24 V DC RESTART +24V K1_K2 SEL_A SEL_B RESTART Operation mode Safety Outputs FO1A...
- Page 77 Operating Instructions Light Grids/Light Curtains LCA 2 Figure 20: Receiver ESM connection diagram 2504708-03-02/21 (translation of the original operating instructions)
- Page 78 Operating Instructions Light Grids/Light Curtains LCA 2 Figure 21: Receiver MSC connection diagram (translation of the original operating instructions) 2504708-03-02/21...
-
Page 79: Diagnostics/Troubleshooting
Operating Instructions Light Grids/Light Curtains LCA 2 10. Diagnostics/troubleshooting The chapter on LED displays provides information on different system states. Faults can be identified and rectified using the table below. DANGER Severe injuries or death due to machine malfunction. If the fault is not clearly identifiable, it must be reported to the manufacturer. Immediately stop the machine and contact the manufacturer ... -
Page 80: Technical Data
Operating Instructions Light Grids/Light Curtains LCA 2 11. Technical data NOTICE If a data sheet is included with the product, the information on the data sheet applies. Parameter LCA 2 Unit Protective field height 160 – 1,810 Resolutions 30/40/50 Number of beams (light grid) 2/3/4 beams Usable range (selectable) 0 … 4 (low) / 0 … 12 (high) - Page 81 Operating Instructions Light Grids/Light Curtains LCA 2 Table 15: LCA 2TR 30 … Models with 1060 1210 1360 1510 1660 1810 30 mm resolution Number of beams Reaction time [ms] 14.5 17.5 19.5 22.5 Protective [mm] 1,060 1,210 1,360 1,510 1,660 1,810 field 2.05E-08...
-
Page 82: Dimension Drawings
Operating Instructions Light Grids/Light Curtains LCA 2 11.1. Dimension drawings LCA2-TR (transmitter – receiver) Figure 22: Transmitter and receiver Table 19: Dimensions of transmitter and receiver Model Height 1060 1210 1360 1510 1660 1810 A (standard) 1,113 1,263 1,413 1,563 1,713 1,863 1,050... -
Page 83: Ordering Information And Accessories
12. Ordering information and accessories TIP! Suitable accessories, e.g. cables or assembly material, can be found at www.euchner.com. To order, enter the order number of your item in the search box and open the item view. Accessories that can be combined with the item are listed in “Accessories.”... -
Page 84: Inspection And Service
Operating Instructions Light Grids/Light Curtains LCA 2 13. Inspection and service 13.1. Functional checks Important! Functional checks should be performed at certain intervals (e.g. daily). Pay attention to the results of the risk analysis here. The functional check is performed using an appropriate test object. NOTICE The test object must be suitable for the resolution of the device. -
Page 85: Maintenance
Repairs to the device are only allowed to be made by the manufacturer. Important! If there is a malfunction that cannot be identified, the machine must be stopped and EUCHNER customer service contacted. See chapter: Service For prompt diagnostics and troubleshooting, please state data items 1– 7 with your inquiry. -
Page 86: Service
Operating Instructions Light Grids/Light Curtains LCA 2 14. Service If servicing is required, please contact: EUCHNER GmbH + Co. KG Kohlhammerstraße 16 70771 Leinfelden-Echterdingen Service telephone: +49 711 7597-500 E-mail: support@euchner.de Internet: www.euchner.com (translation of the original operating instructions) 2504708-03-02/21... -
Page 87: Declaration Of Conformity
Operating Instructions Light Grids/Light Curtains LCA 2 15. Declaration of conformity 2504708-03-02/21 (translation of the original operating instructions) - Page 88 (Originalbetriebsanleitung) Operating Instructions Light Grids/ Light Curtains LCA 2 (translation of the original operating instructions) Copyright: © EUCHNER GmbH + Co. KG, 02/2021 Technische Änderungen vorbehalten, alle Angaben ohne Gewähr. Subject to technical modifications; no responsibility is accepted for the accuracy of this information.
